Allwinner H618 põhilaud

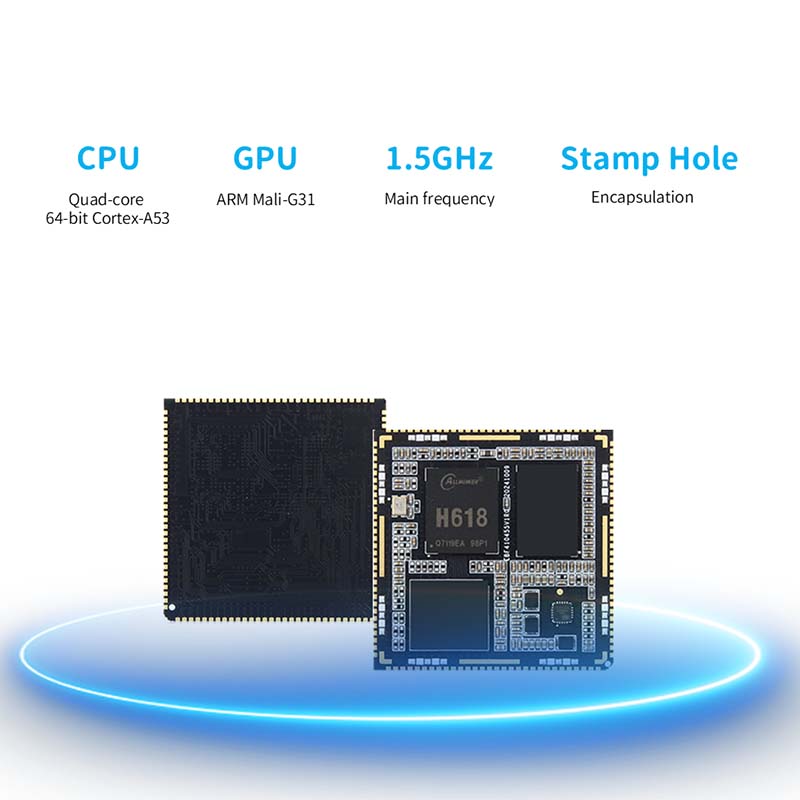

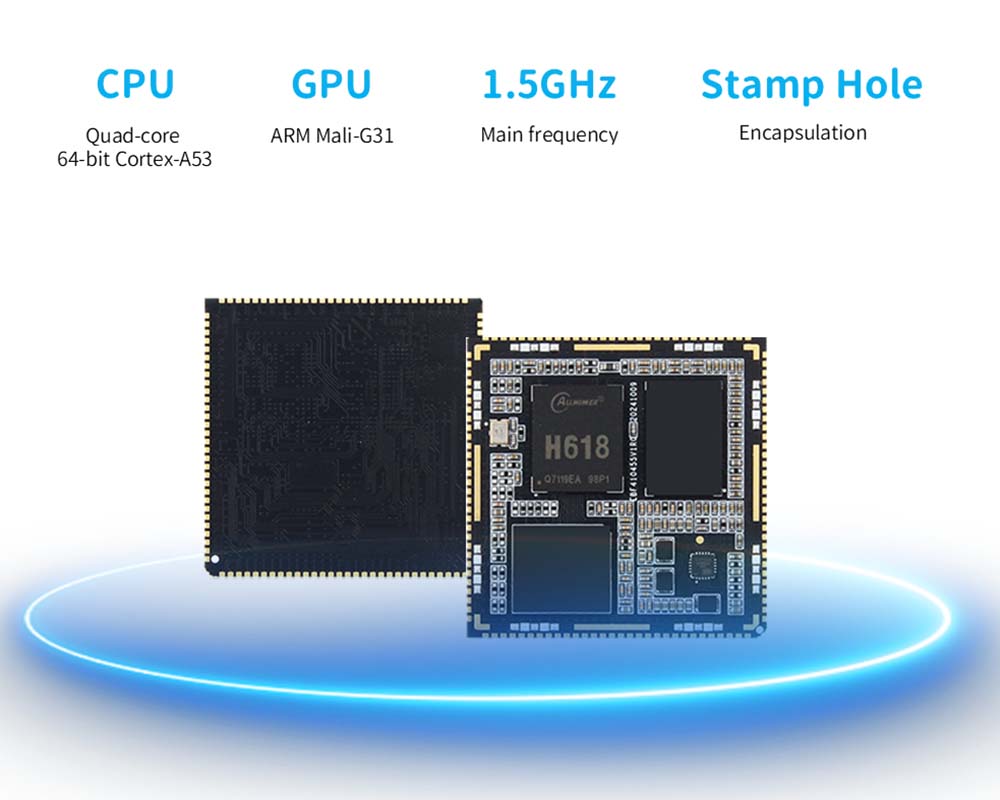

● See A1 Stamp Hole'i ​​südamik (TP-A1CS) kasutab põhikiipina Allwinner H618, 64-bitist neljatuumalist Cortex-A53 protsessorit, peamist sagedust 1,5 GHz, integreeritud mali-G31GPU, rikkalike heli- ja videoliidestega, saab laialdaselt kasutada telekastides, nutikates ekraanides ja muudes põrandates.

● Toetab mitme videovormingu kodeerimist ja dekodeerimist, toetab kuni 8K@24FPS H.265 dekodeerimine ja 4K@25FPS H.264 kodeerimine ning toetab kuni 4K@60FPS HDMI kuva väljund.

● pakub kahte mälu- ja salvestusvõimalust, mälu LPDDR4 Valikuline 2GB/4GB, Storage EMMC 3 valikud 8GB/32GB.

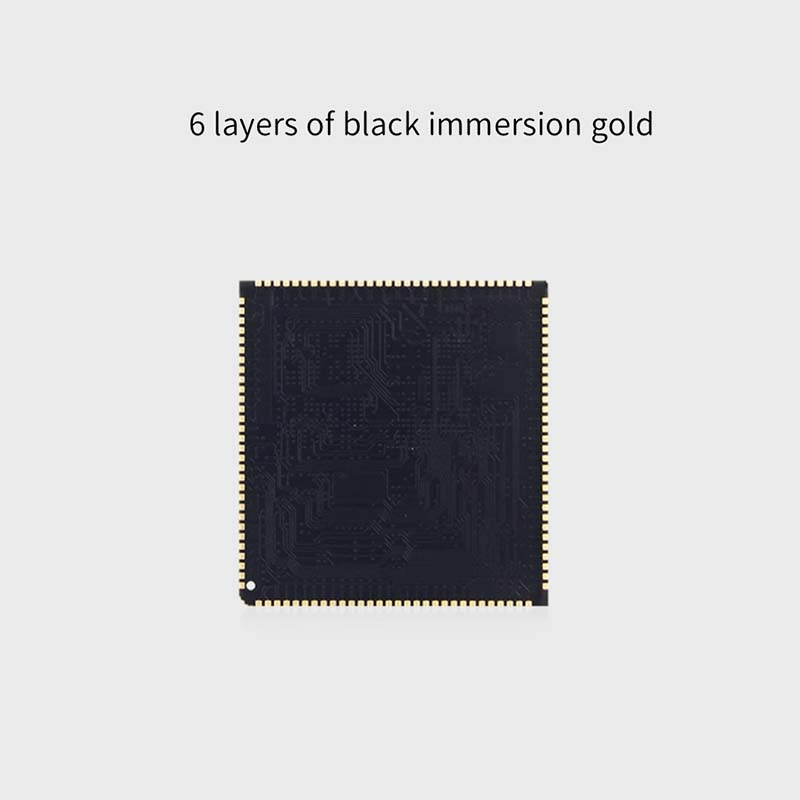

● Vastuvõttes templi augu liidese kujundus on laud ainult 40*40 mm suurune, väike ja peen, 6 kihi musta keelekümblusega kulda. Lisaks DDR -ile, EMMC Bus, LRADC, on i0 täielikult välja viidud

● Perifeerne liides on rikkalik ja põhilaud viib välja USB OTG/HOST, I2CSPI, PWM, I2S, HDMI, UART ja muud liidesed Stamp Hole'i ​​ühenduse kaudu.

● Toetab ametlikult Android TV, debaini, Ubuntu opsüsteemi pilte ning neid saab rakendada enam kui 6 erinevas rakenduskeskkonnas.

● Sobivat tulekahju Luban Cat A110 terviklaud pakub õpetusi ja SDK draiveri arenduskomplekte ning teave on täiesti avatud lähtekoodiga, mis on kasutajatele mugav kasutada ja sekundaarne areng.

H618 põhiplaadi parameetrid

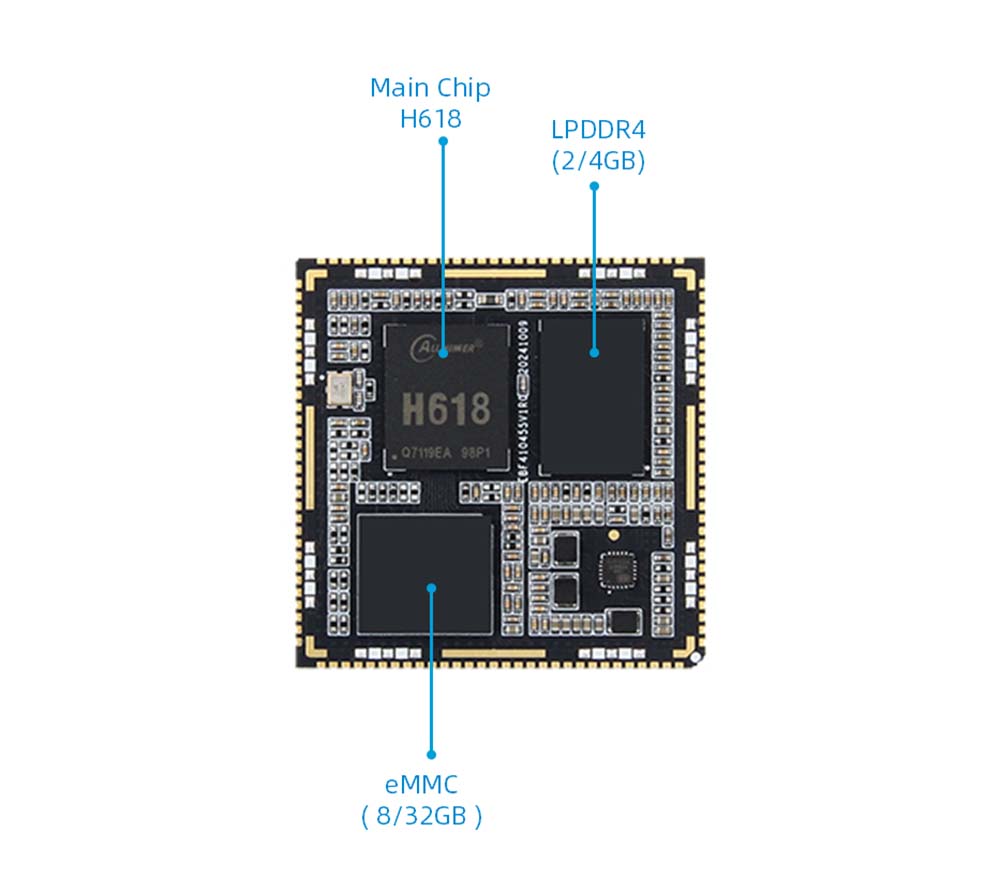

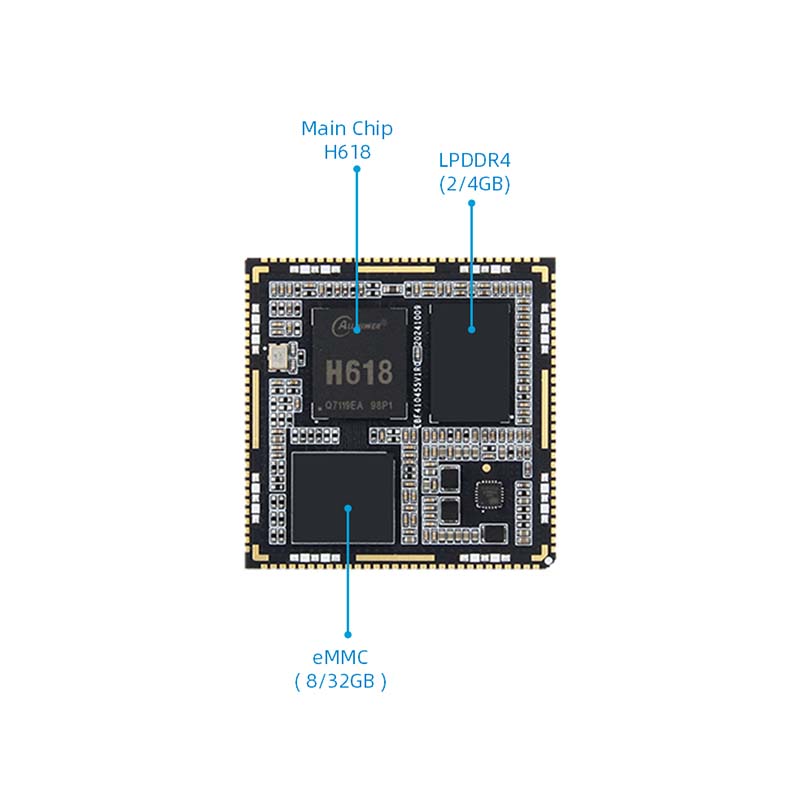

● Peamine kiip: Allwinner H618

● CPU: 4-tunnine 64-bitine Cortex-A53

● COPP: Arm Malizo-G31

● Mälu: pardal LPDDR4, 2/4GB

● Salvestus: EMMC, 8/32 GB, toetab EMMC alglaadimissüsteemi

● Liides: lisaks DDR -ile, EMMC bussile, LRADC -le, 10 täisjuhti, sealhulgas GPI088, sealhulgas 8 USB -spetsiaalset, 1 AP lähtestamise lähtestamise tihvt, 1 Bluetooth lubab, 1 WiFi lubamine, 1 FEL -nupp

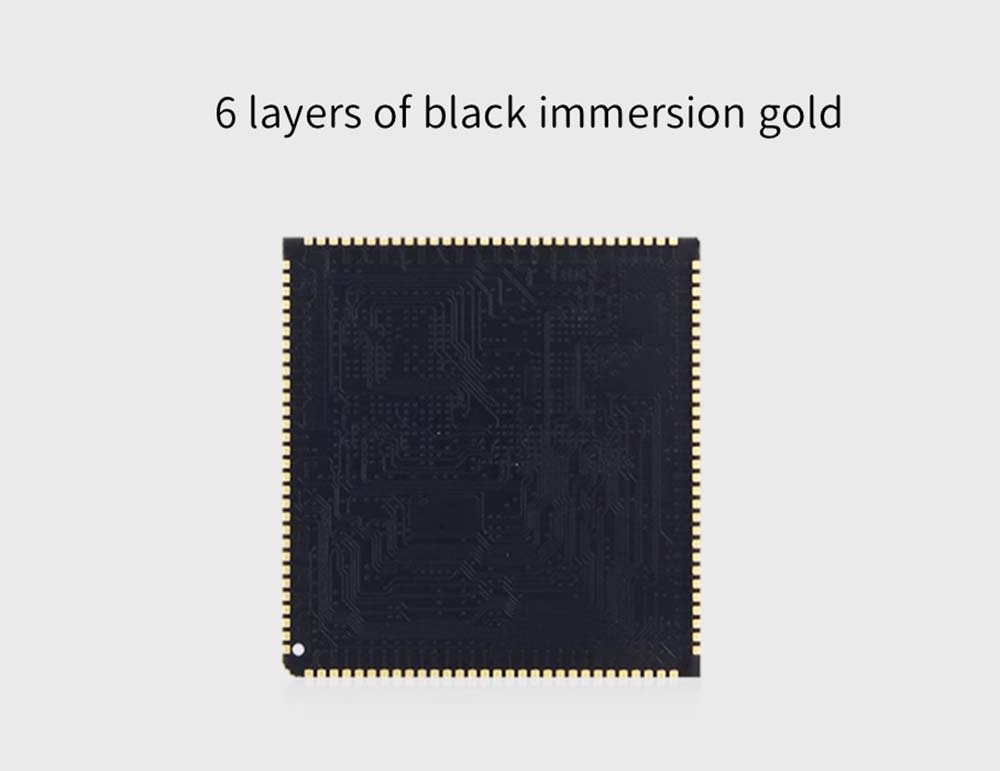

● PCB: 6 kihti, keelekümbluse kuldkujundus

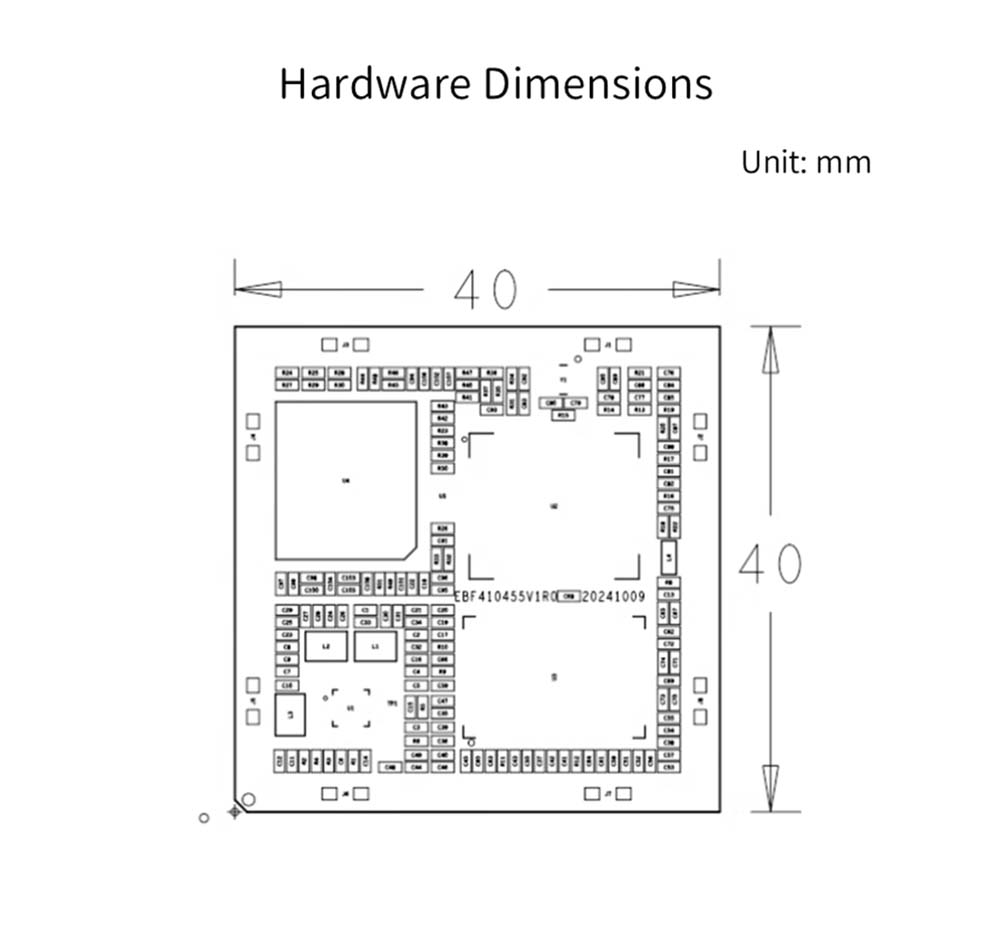

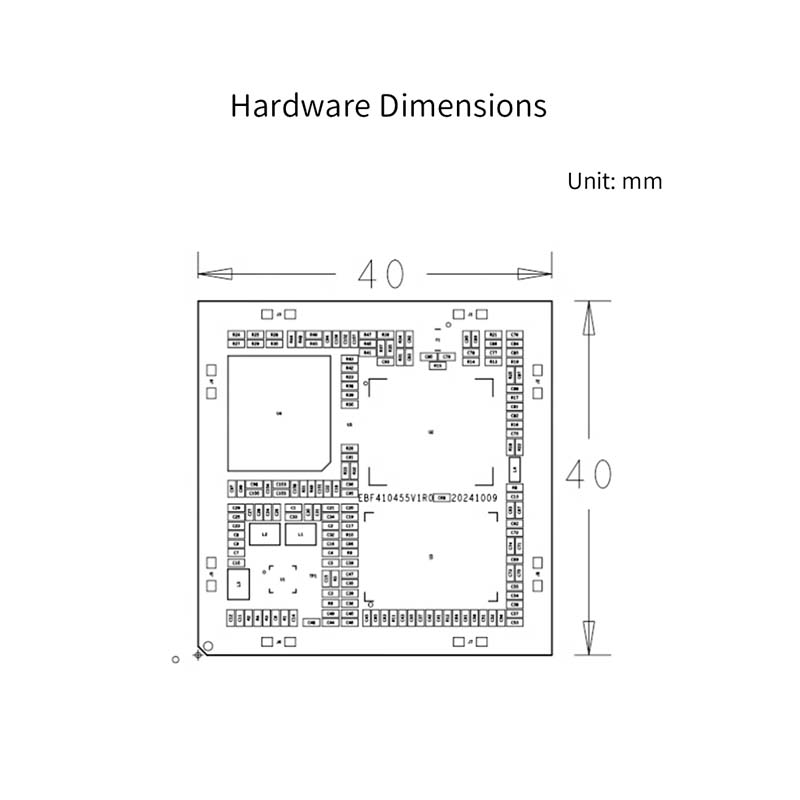

● Suurus: 40*40mm

Signaaliliides

● Võrguport: 1 gigabaidist Ethernet

● JTAG: 1

● Heli: 1, vasak ja paremad kanalid

● jadaport: 6

● 12C: 5

● SPI: 2

● PWM: 4

● 12S: 3

● USB OTG: 1

● USB -host: 3

● HDMI: 1

● SD: 1

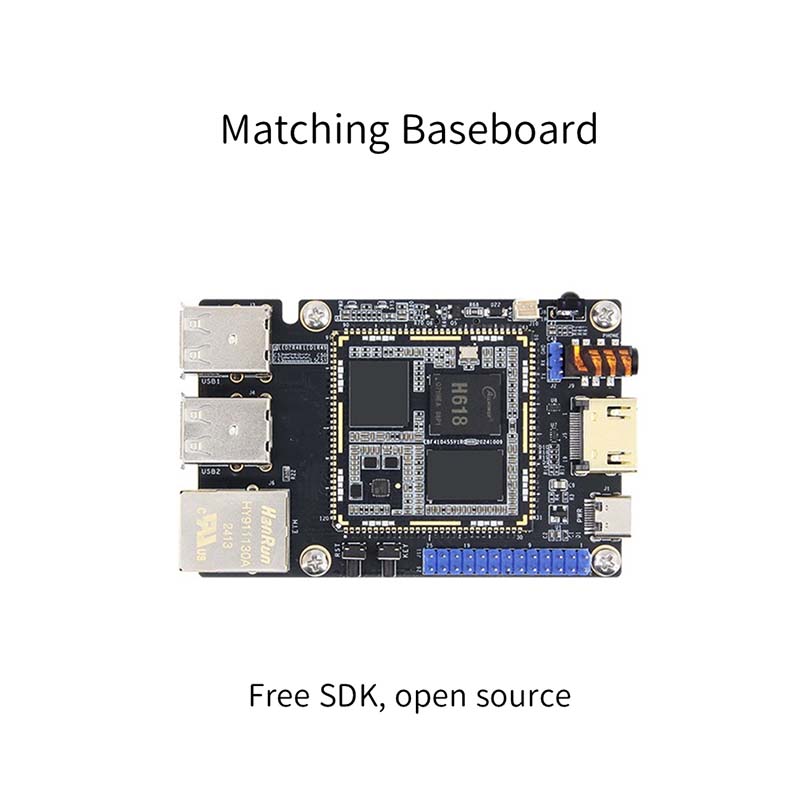

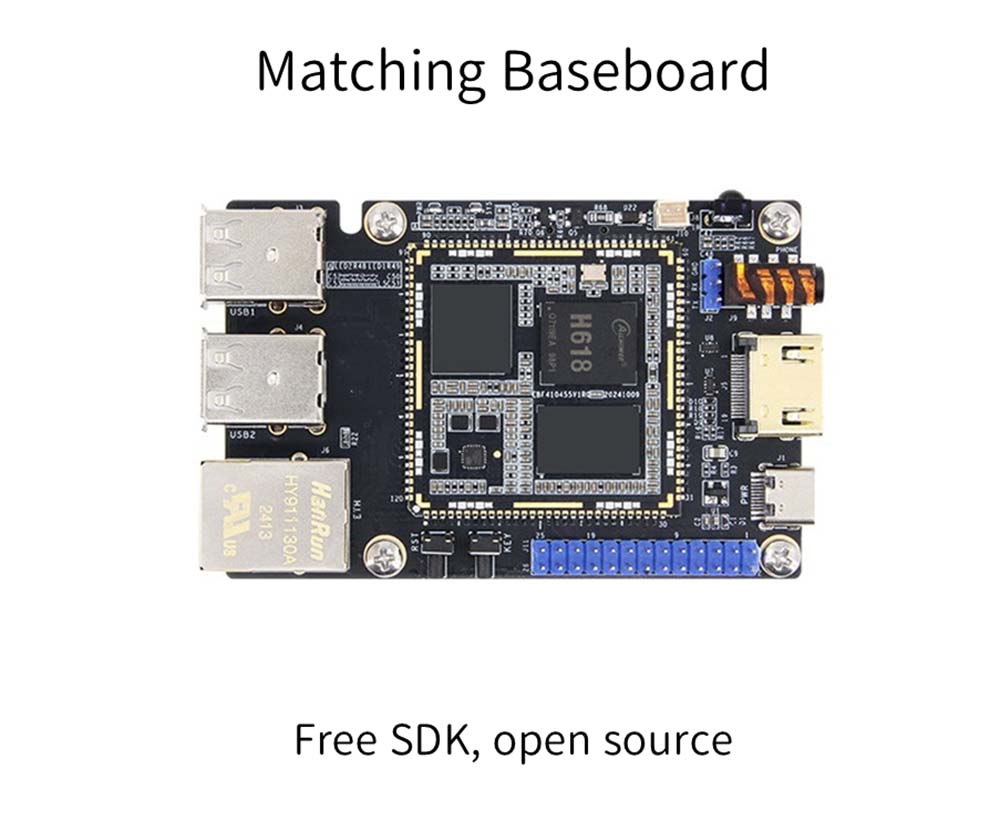

Saadaval on vastav põrandalaud

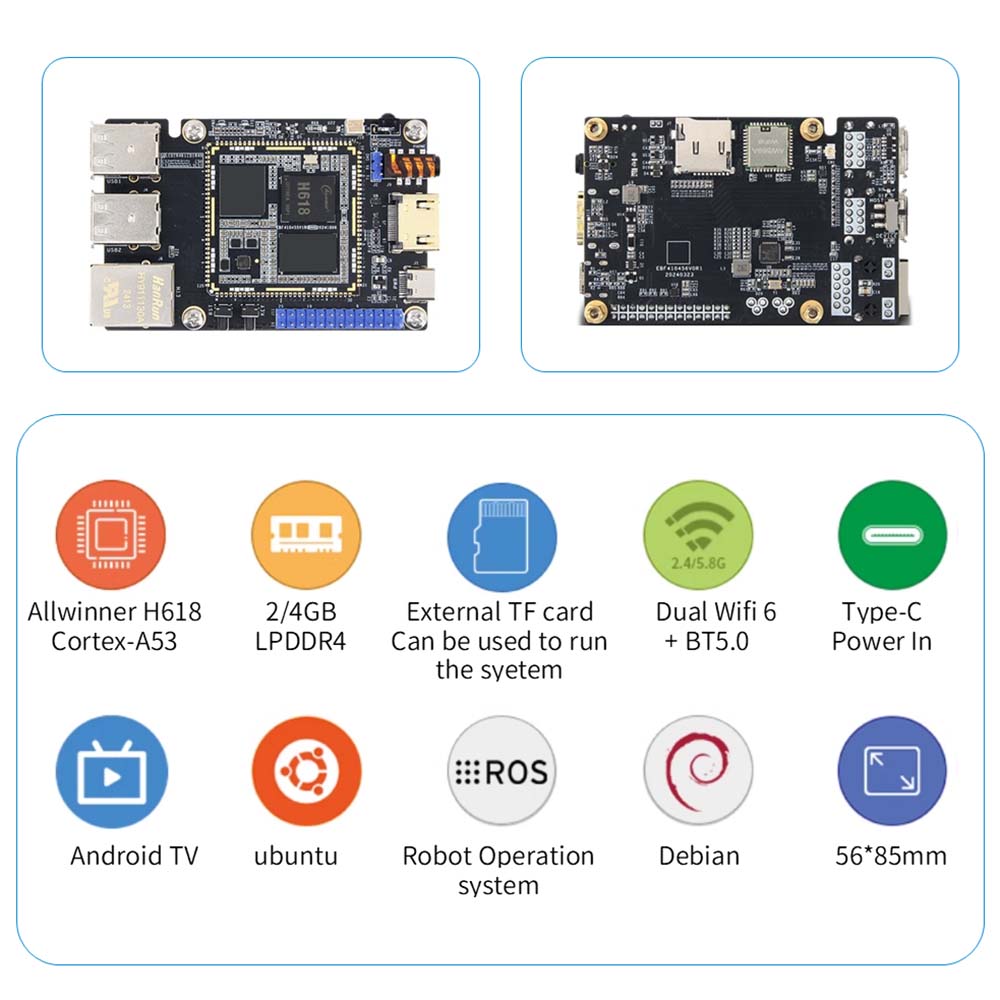

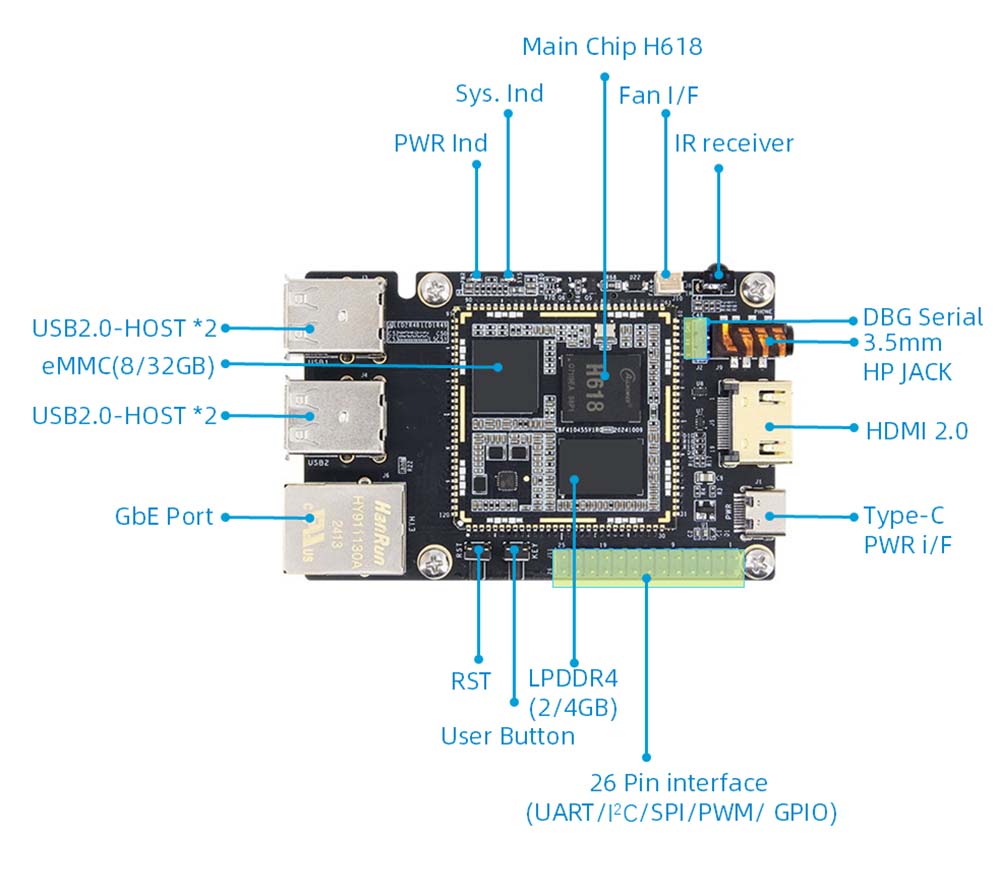

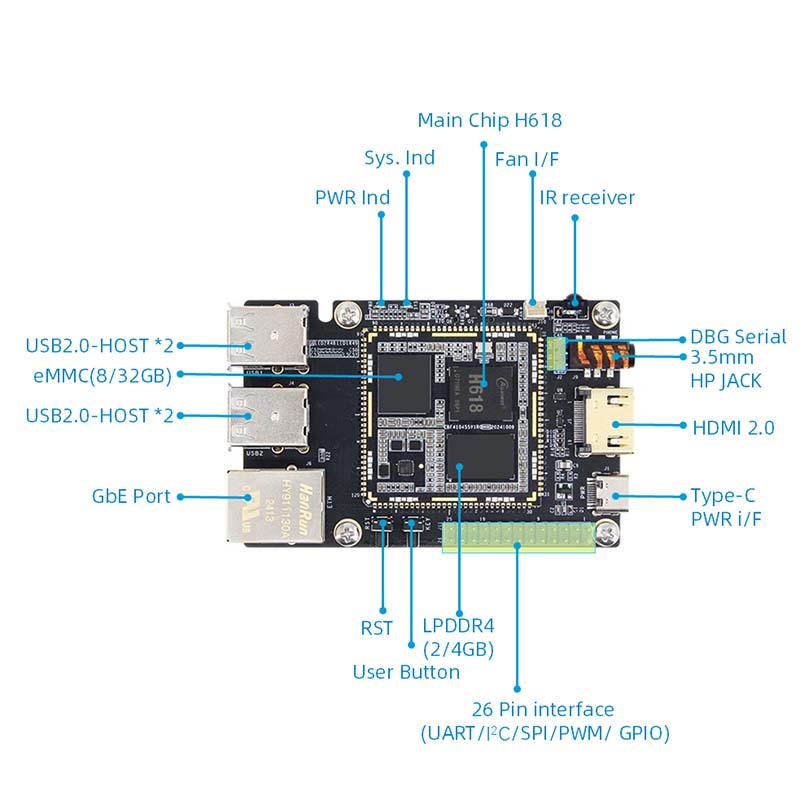

H618 emaplaadi riistvara parameetrid

1. CPU: peamine kiip: Allwinner H618, 4-tunnine 64-bitine Cortex-A53

2. Guu: MM G31 MP2

3. Mälu: pardal LPDDR4, 2/4GB

4. Salvestus: EMMC, 8/32 GB, toetab EMMC alglaadimissüsteemi

5. toiteliides: 5 V@3A alalisvoolu sisend, C-tüüpi liides, saab kasutada ka piltide põletamiseks

6. y Ethernet: 10/100/1000M adaptiivne Etherneti port

7. USB2.0: USB-host A-A-liides*4

8. USB-OTG valikulüliti: host, kui lülitatakse A-tüüpi-A-le, seade, kui lülitatakse C-tüüpi C-le.

9. HDMI: HDMI2.0 ekraaniliides*1, toetab 1920x1080@60 kafps Linuxi süsteemi all ja 4096x2160@60 kafps Android TV -süsteemi all

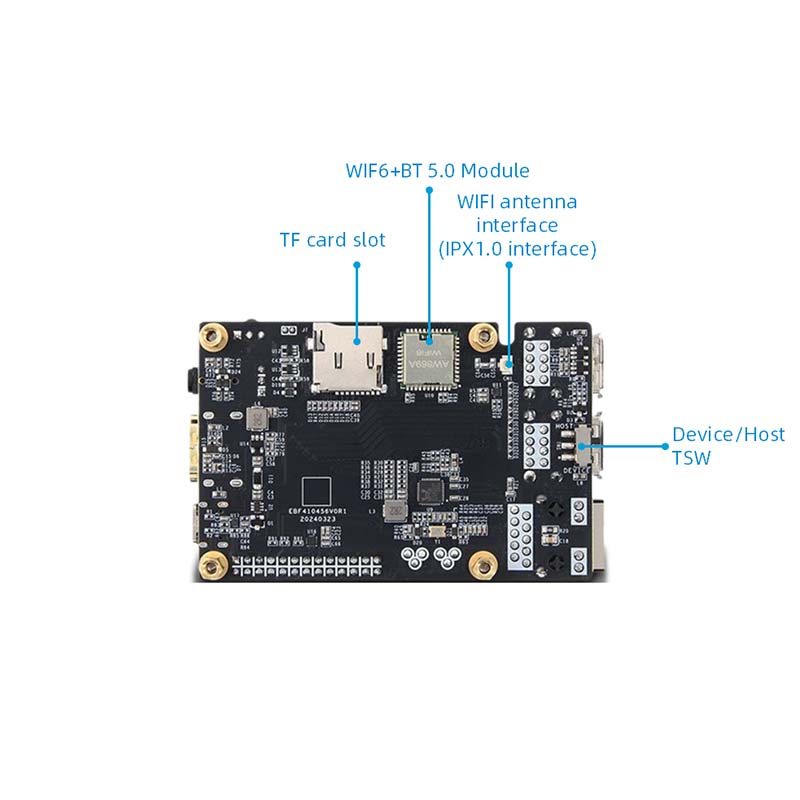

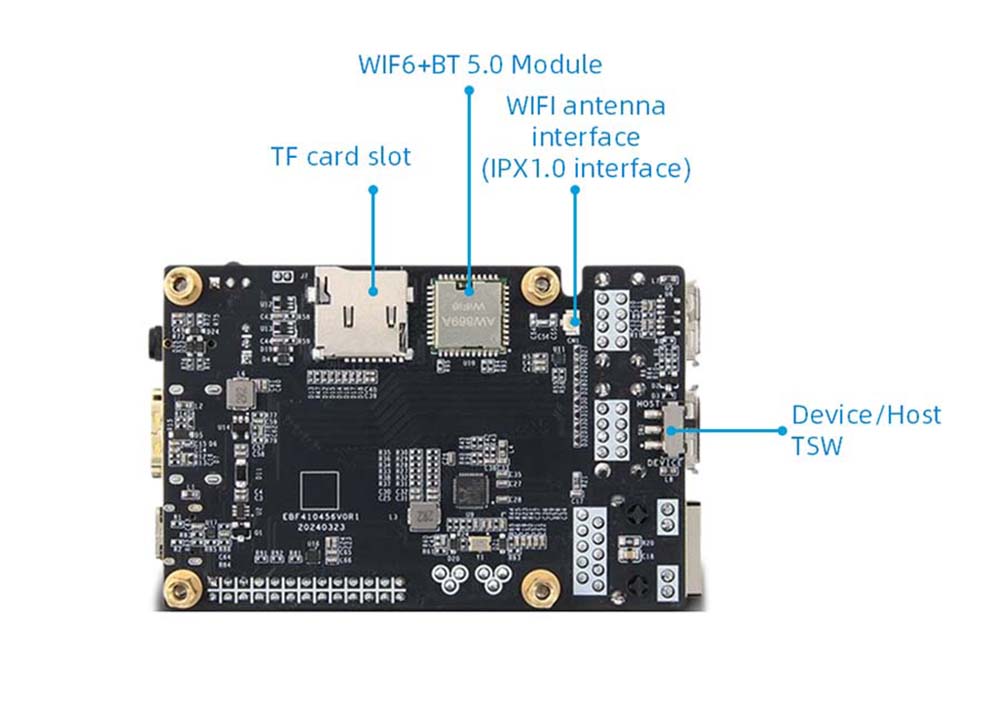

10. WiFi+Bluetooth: pardal olev tugi 2,4G/5,8G kahe ribaga Wifi6+BLE5.0, mudel: AW869A

11. TF -kaardihoidja: SD3.0 liides, toetab kuni 512 GB, toetab TF -kaardi alglaadimissüsteemi

12. I0 Liides: 26 PIN 2,54 PIN -i liides, toetab GPIO, SPI, I2C, UART, PWM -i funktsioone

13. silumissadama port: vaikeparameeter 115200-8-n-1

14. Audio: 3,5 mm kõrvaklappide liides*1;

15. Nupp: lähtestage nupp*1, kasutajanupp*1

16. LED: toitenäitaja*1; Süsteemi indikaator "1

17. Infrapunavastuvõtja: tugi infrapuna kaugjuhtimisfunktsioon

18

19. suurus: 56*85mm
