RK3568 juhatus emaplaadi pardale

Thatrk3568 tahvlit emaplaadile (BTB-liides) saab kasutada suure jõudlusega ühe pardaarvutina ja manustatud emaplaadina kuvamiseks, juhtimiseks, võrgu edastamiseks, failide salvestusruumi, servade arvutamiseks ja muude stsenaariumide jaoks.

Kasutades põhikiipina Rockchiprk3568 (kommertsharidus)/RK3568J (tööstuslik klass), võtab see kasutusele 22nm protsessitehnoloogia, maksimaalse sagedusega 2,0 GHz, integreeritud neljatuumaline 64-bitine Cortex-A55 protsessor ja Malig522E-graafika, mis toetab 4K dekodeerimis-, ja 1080P-i, 4K dekodentseene, mis on 4K dekodeerimine ja 1080P-s. Kasutatakse kergete tehisintellekti rakenduste jaoks.

Pakkuge mitmesuguseid mälu- ja salvestuskombinatsioone, mida valida, tasakaalustatud riistvara konfiguratsioon, lai valik rakendusi

Sisseehitatud sõltumatu NPU arvutusvõimsus võib jõuda 1tops (3568J on 512Macnpu), seda saab kasutada kergete tehisintellekti rakenduste jaoks.

Sellel on kõrge integratsioon ja rikkalik laienemisliidesed ning see on varustatud kahe Gigabiti Etherneti pordi, HDMI, EDP, 5 -minuti, SATA, M.2, USB3.0, USB2.0, MIPI ekraaniliidese, MIPI kaameraliidese, heliliidese ja muude saalimise tulemustega.

Ametlikult toetab Andriod 11, Debain, Ubuntu opsüsteemi pilte ja seda saab rakendada paljudes erinevates rakenduskeskkondades.

Täiesti avatud lähtekoodiga, pakkudes ametlikke õpetusi, täielikke SDK draiveri arenduspakette, disainiskeemi ja muid ressursse saate hõlpsalt alustada ilma ummikseisuta.

Omadused

1. valmis kasutamiseks toetab mitut opsüsteemi, olgu see siis arendus või meelelahutus, see saab hõlpsasti rahuldada!

2. kahekordse gigabaidise Etherneti liidesed, toetage dünaamilist pinge reguleerimist

3. sisseehitatud sõltumatu NPU, arvutusvõimsus võib jõuda 512Mac/1tops

Toetab tavapäraste arhitektuurimudelite ühe klõpsu lülitamist, seda saab kasutada kergete tehisintellekti rakenduste jaoks

4. Võimsad pildianalüüsi võimalused, lihtne dekodeerimine 4K toetab 4K@60 kaadrit H.264 \ H.265 \ VP9 vormingu dekodeerimine ja 1080p60 raam H.264 \ H.265 vormingu kodeerimine

5. kahe ekraaniga ekraan, kõrglahutusega ja kaasaskantav

Toetage kahe ekraaniga ekraan, tugi kuni 4k60 kaadrit + 1080p60 kaadrit pildi väljund samal ajal

Rikkalike laienemisliidestega, et rahuldada mitmesuguseid väliseid vajadusi

Parameetrid

See emaplaat koosneb RK3568/ RK3568J tuumaplaadist+ põrandalauast koos lauavormiga. Nii et baasplaat ühildub meie RK3568/ RK3568J tuumaplaadi ja RK3566/ RK3566J tuumaplaadiga.

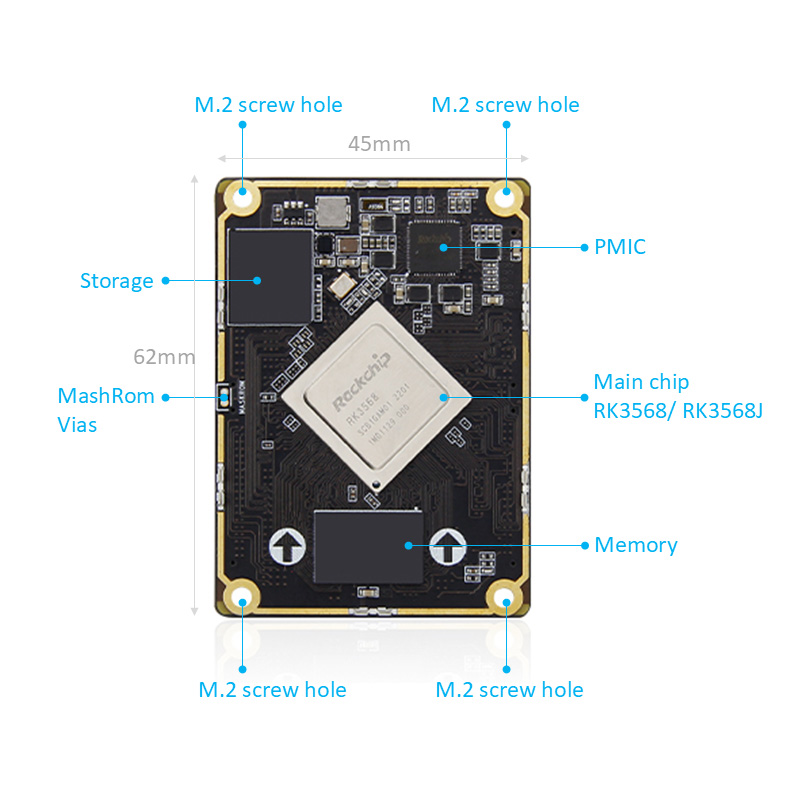

RK3568 BTB Core Pardi riistvara konfiguratsioon

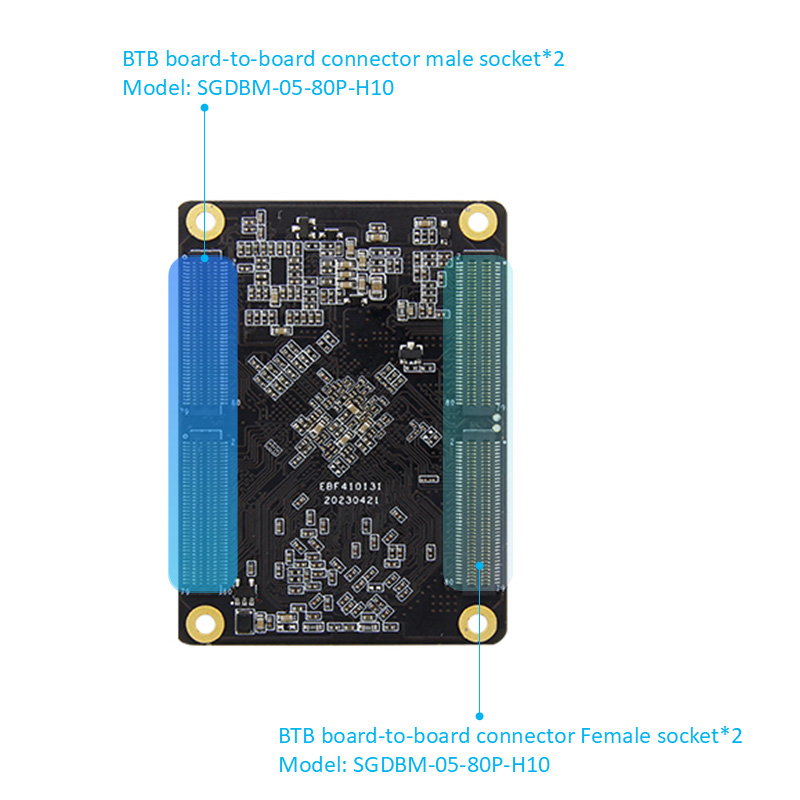

Pistik: mees: SGDBM-05-80P-H10 Naine: SGDBF-05-80P-H30

Peakiip: RK3568/RK3568J (neljatuumaline Cortex-A55, 2GHz, MALI-G52)

IO: BTB viib 320 tihvti, 0,5 mm vahekauguseni, viib kogu i0 -ni

Mälu: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Salvestus: 8/32/64/128 GB, EMMC

RK3568 BTB põrandalaua riistvara konfiguratsioon

Pistik: mees: SGDBM-05-80P-H10 Naine: SGDBF-05-80P-H30

Toiteliides: 12V@1A (1A ja rohkem) alalisvoolu sisend, alalisvoolu liides

Ethernet: 10/100/1000M adaptiivne Etherneti port*2

HDMI: HDMI2.0 ekraaniliides, toetab kahe ekraaniga kuva, maksimaalne eraldusvõime 4096*2160@60Hz

MIPI-DSI: MIPI ekraaniliidese*2, saab ühendada Wild Fire MIPI ekraanile, tugi kahe ekraaniga kuva: ühe MIPI-režiimi maksimaalne eraldusvõime 1920*1080@60Hz

MIPI-CSI: Mipi kaamera liides*2, saab ühendada IMX415/OV8858 kaamerasse

EDP: EDP1.3 Ekraaniliides*1, EDP Touch -liides*1; Toetage kahe ekraaniga ekraani

USB2.0: A-tüüpi liides*3 (host); C-tüüpi liides*1 (OTG) püsivara põletamise liidese jaoks

USB3.0: A-tüüpi liides*1 (host)

M.2 Liides: M.Key tüüpi tahkis, pcle3.0*2 rada; saab ühendada 2280 spetsifikatsiooni NVME tahke oleku draivi

PCLE-liides: mini-pcle-liidest, saab kasutada koos täis- või poolkõrguse WiFi-võrgukaardiga, 4G mooduli või muu mini-pCle-liidese mooduliga

SIM -kaardi hoidja: SIM -kaardi funktsiooni tuleb kasutada 4G mooduliga

SATA liides: standardne SATA liides*1; SATA toiteallika liides*1, toetab 12 V väljundit

CAN: CAN*2

ADC: ADC omandamise liides*1

Jadaport: silumisjaeria port*1 (UART2) Vaikeparameeter 1500000-8-N-1; Lvttl jadaport*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

TF -kaardihoidja: toetab Micro SD (TF) kaardi alglaadimissüsteemi, kuni 512 GB

Heli: heli väljund, 3,5 mm helihoidja*1 (roheline); Helisisend, 3,5 mm helihoidja*1 (punane); Mikrofoni liides*1 SPK kõlari liides*1, saab ühendada 1W toitekõlari

Nupp: toitenupp; Lähtesta nupp; Taastumisnupp

Infrapunavastuvõtja: toetab infrapuna kaugjuhtimisfunktsiooni

RTC: RTC toitepesa*1

Ventilaatori liides: toetab 5V ventilaatori installimist jahutamiseks
