Rockchip RK3562 Digitaalsignaali SBC tööstuskontroller

● TP-1HS-tahvlit saab kasutada suure jõudlusega ühe pardaarvutina ja manustatud emaplaadil kuvamiseks, juhtimiseks, võrgu edastamiseks, failide salvestamiseks, servade arvutamiseks ja muude stsenaariumide jaoks.

● Kasutades peamiseks kiibiks Rockchip RK3562/RK3562J, võtab see kasutusele 22. täiustatud protsessitehnoloogia, mille põhisagedus on kuni 2,0 GHz, integreeritud neljatuumaline 64-bitine Cortex-A53 protsessor ja ARMMALI-G52 GPU, mis toetab 4K videot dekodeerimist, superpildi töötlemist.

● Sisseehitatud sõltumatu NPU arvutusvõimsus võib jõuda üheletopsile, võimaldades erinevaid AI stsenaariume.

● Pakub mitmesuguseid mälu- ja salvestuskombinatsioone, mille vahel valida, koos tasakaalustatud riistvara konfiguratsiooniga ja laias valikus rakendusi.

● Kõrge integreerimine rikkalike laienemisliidestega, pardal WiFi6, Gigabit Network Port, LVDS, USB3.0/2.0, MiPIDS1, neljasuunaline Mipics1, heliliides, heliliides, infrapunavastuvõtt, TF-kaardihoidja ja muud välisseadmed võivad anda täielikule mängule protsessori ja täiendava kasutamise stsenaariumi jõudluse.

● Ametlik toetab Androidi, debaini ja Ubuntu opsüsteemi pilte ning seda saab rakendada 6) erinevasse rakenduskeskkonda.

● Andmed on täiesti avatud lähtekoodiga, pakkudes SDK -draiveri täielikke arenduskomplekte, disainiskeeme ja muid ressursse, muutes selle alustamise lihtsaks.

Omadused

1. pardal gigabiti Ethernet ja WiFi6 moodulid toetavad juhtmega ja traadita kahevõrguga samaaegsust

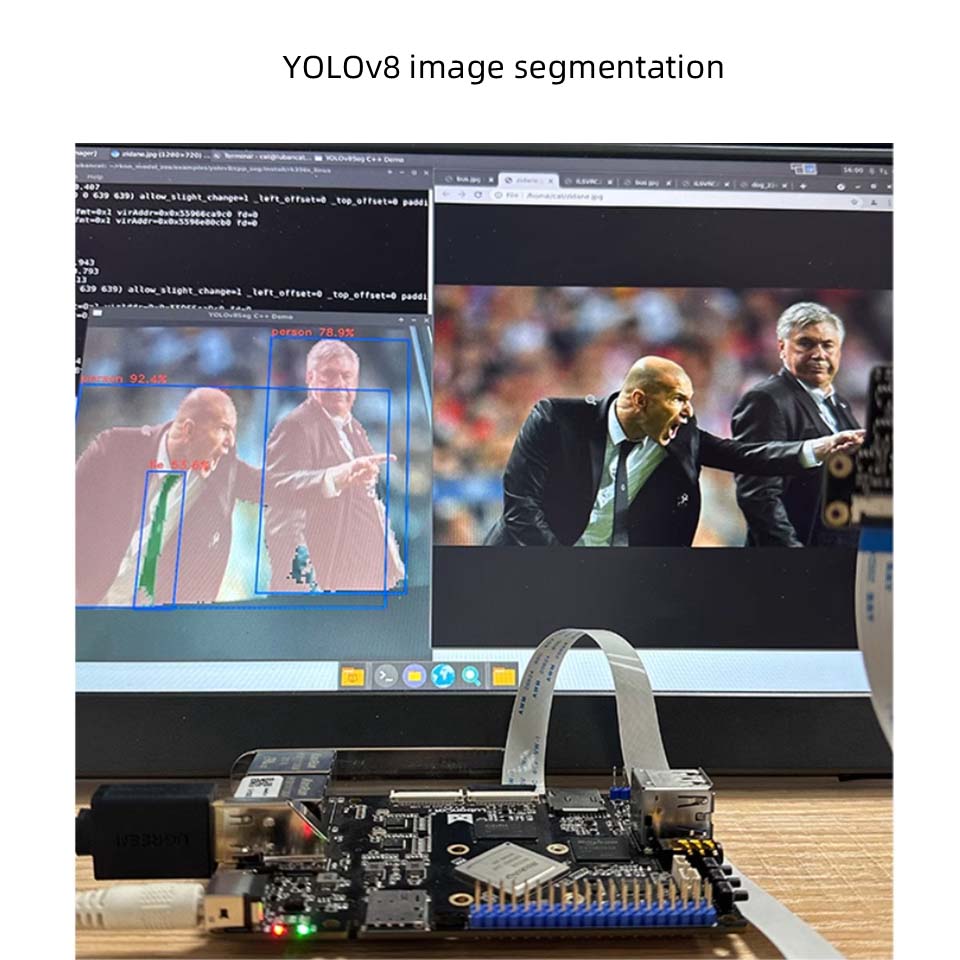

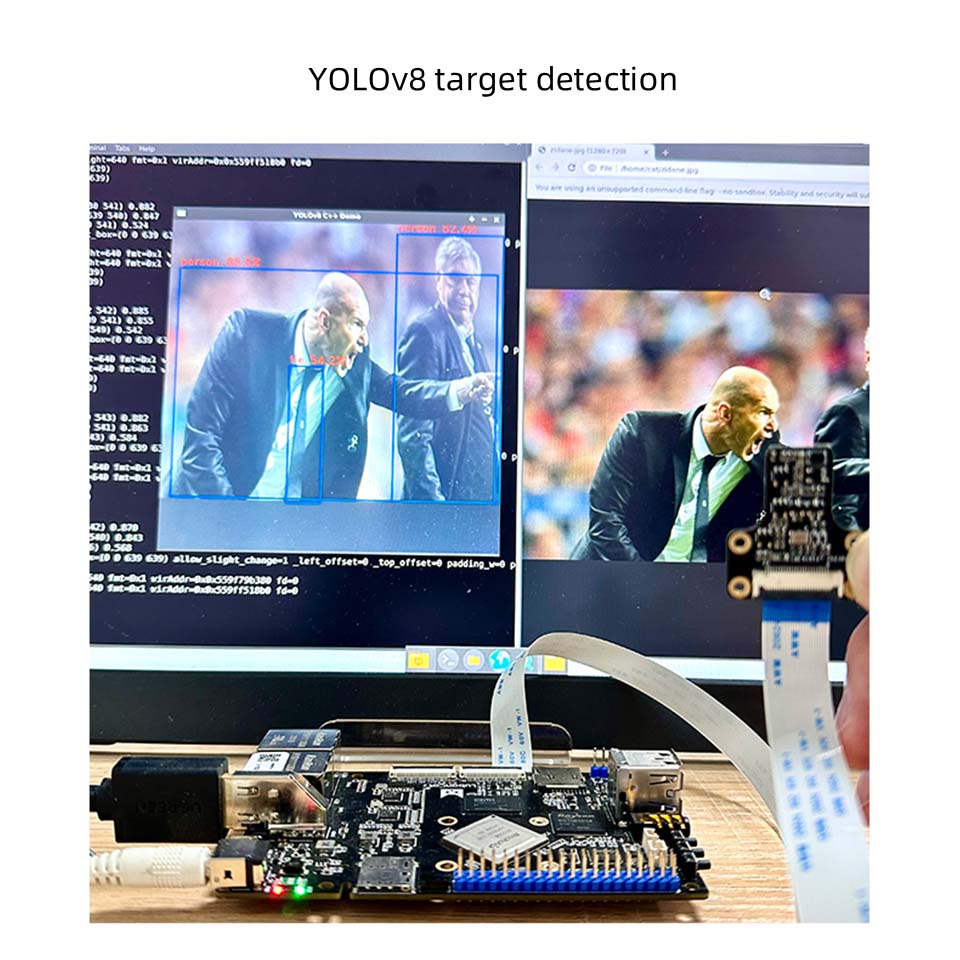

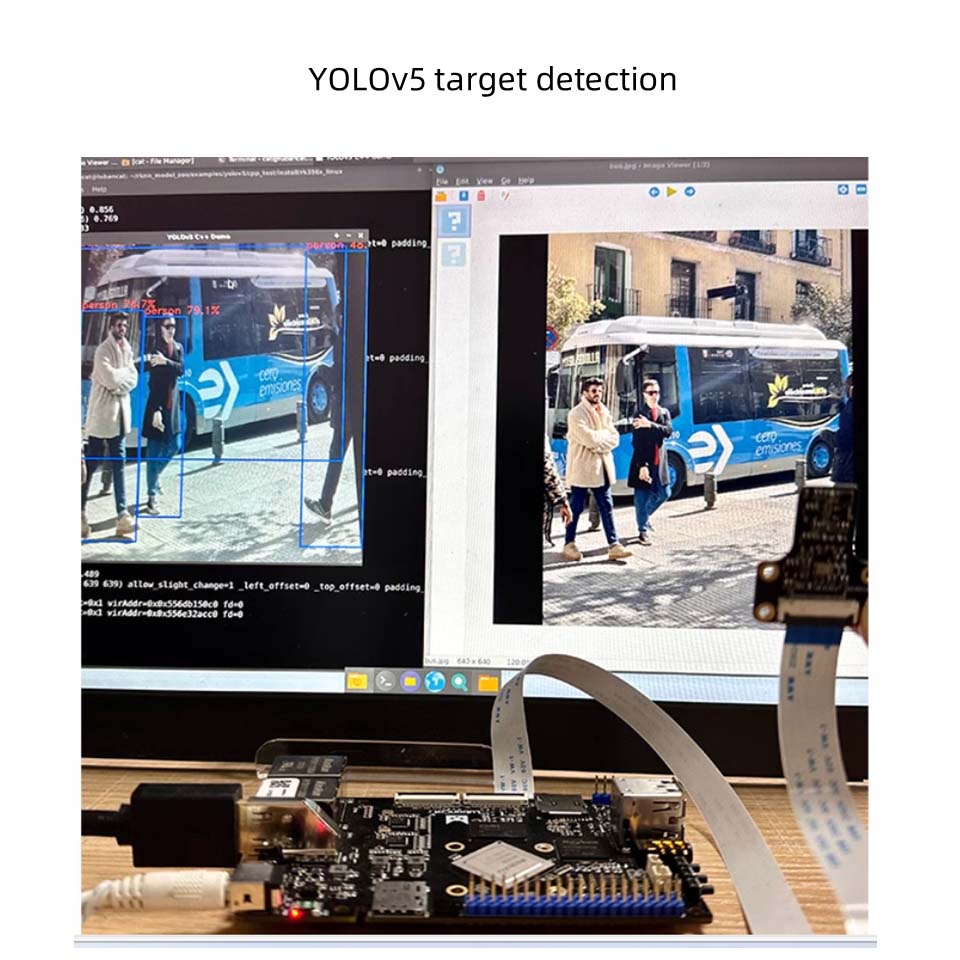

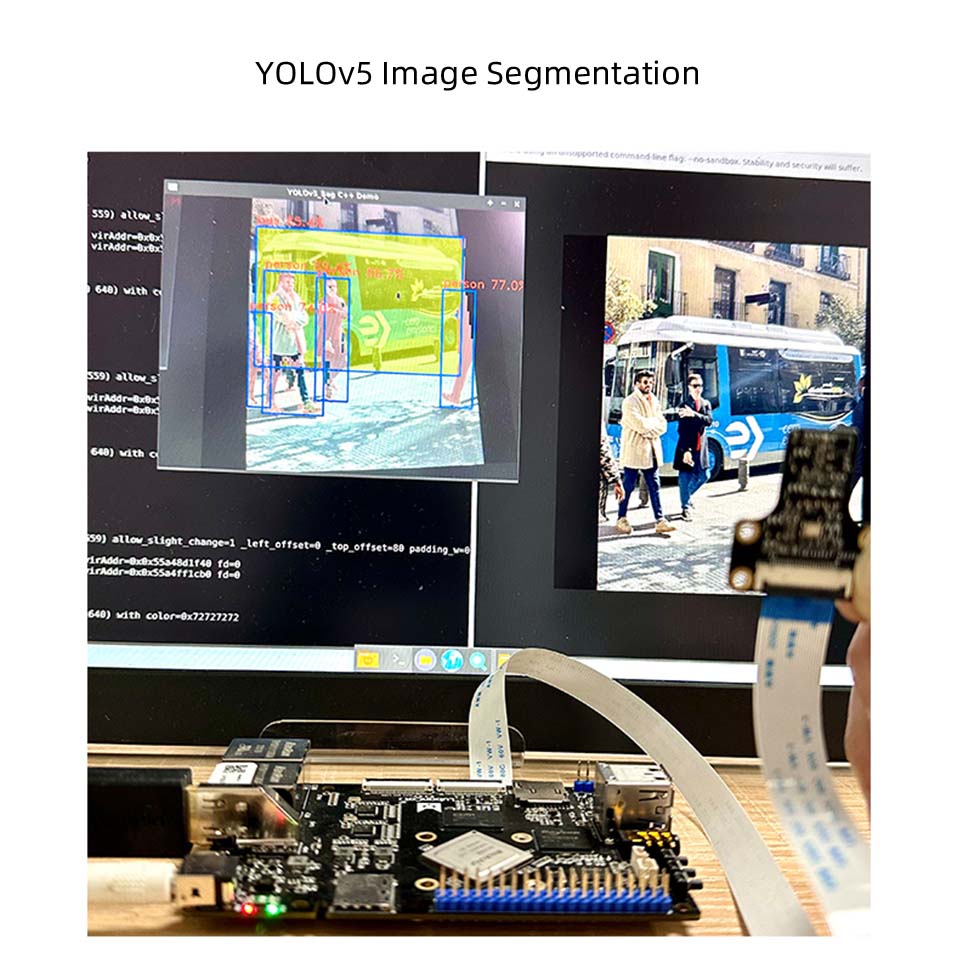

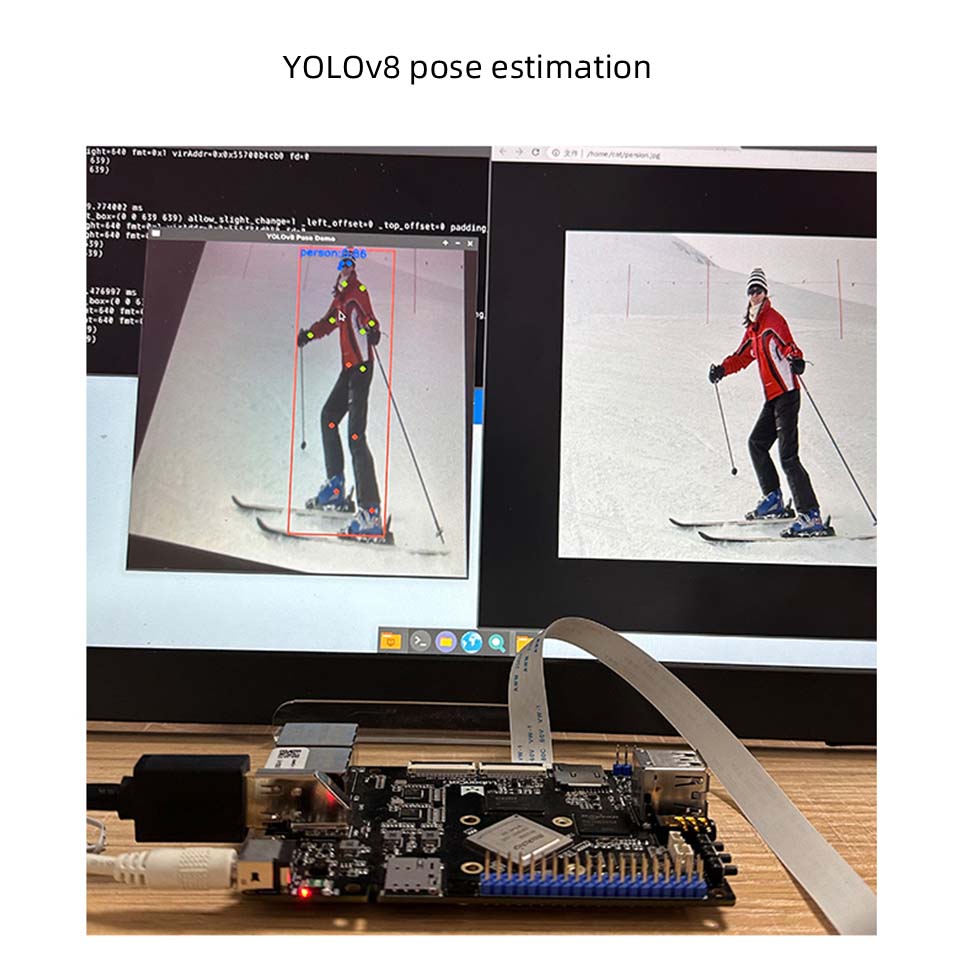

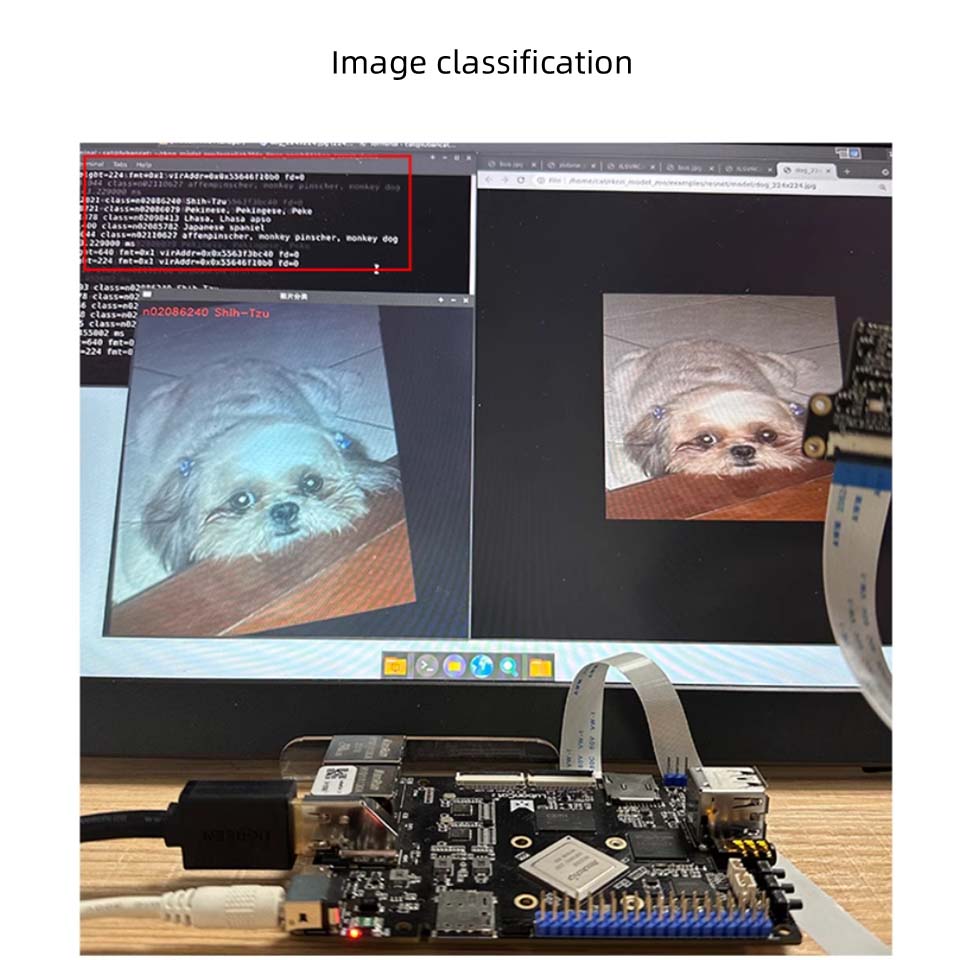

2. sisseehitatud sõltumatu NPU, arvutusvõimsus võib jõuda 1tops

Toetab tavapäraste arhitektuurimudelite ühe klõpsu lülitamist, seda saab kasutada kergete tehisintellekti rakenduste jaoks

3. Võimsad pildianalüüsi võimalused, 4K lihtne dekodeerimine

Toetab 4K@30 kaadrit H.265 \ VP9 vormingu dekodeerimine ja 1080p60 kaadrid H.264 Vormingu kodeerimine

4. rikkalikud laienemisliidesed välisseadmete vajaduste rahuldamiseks

Gigabiti võrgupordi, LVD-de, USB3.0/2.0, MIPI DS1, neljasuunalise MiPICS1, heliliidese, infrapunavastuvõtu, TF-kaardi hoidiku ja muude liideste abil saab see hõlpsalt laiendada Etherneti, TF-kaarti, kaamerat, ekraani, mikrofonit ja muid seadmeid; Lisaks on erinevate väliste vajaduste rahuldamiseks eraldi RS232, RS485, CAN, ADC omandamise liidesed.

Tooterakendus

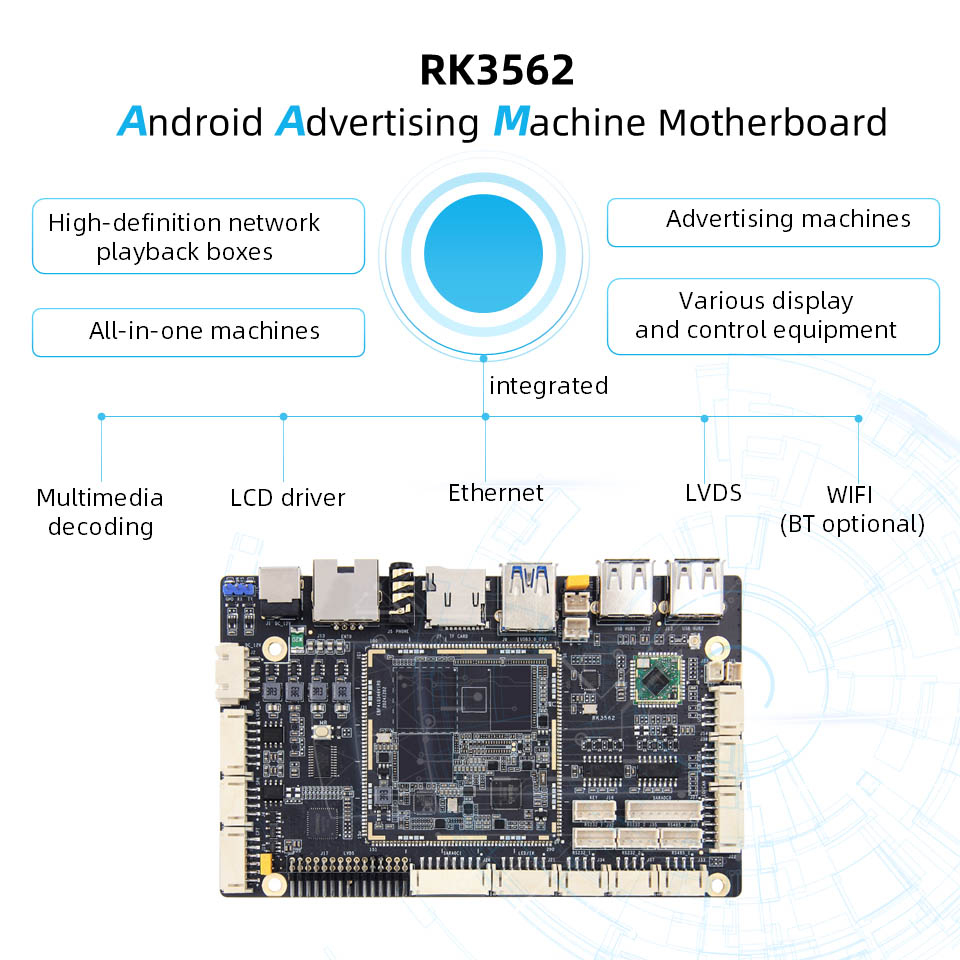

Sobib kõrglahutusega võrgumängijate kastidele, reklaamimasinatele ja kõik-ühes masinatele jne. Integreerib multimeediumdekodeerimise, LCD-draiveri, Ethernet, LVD-d, WiFi (Bluetoothi ​​funktsioon valikuline)

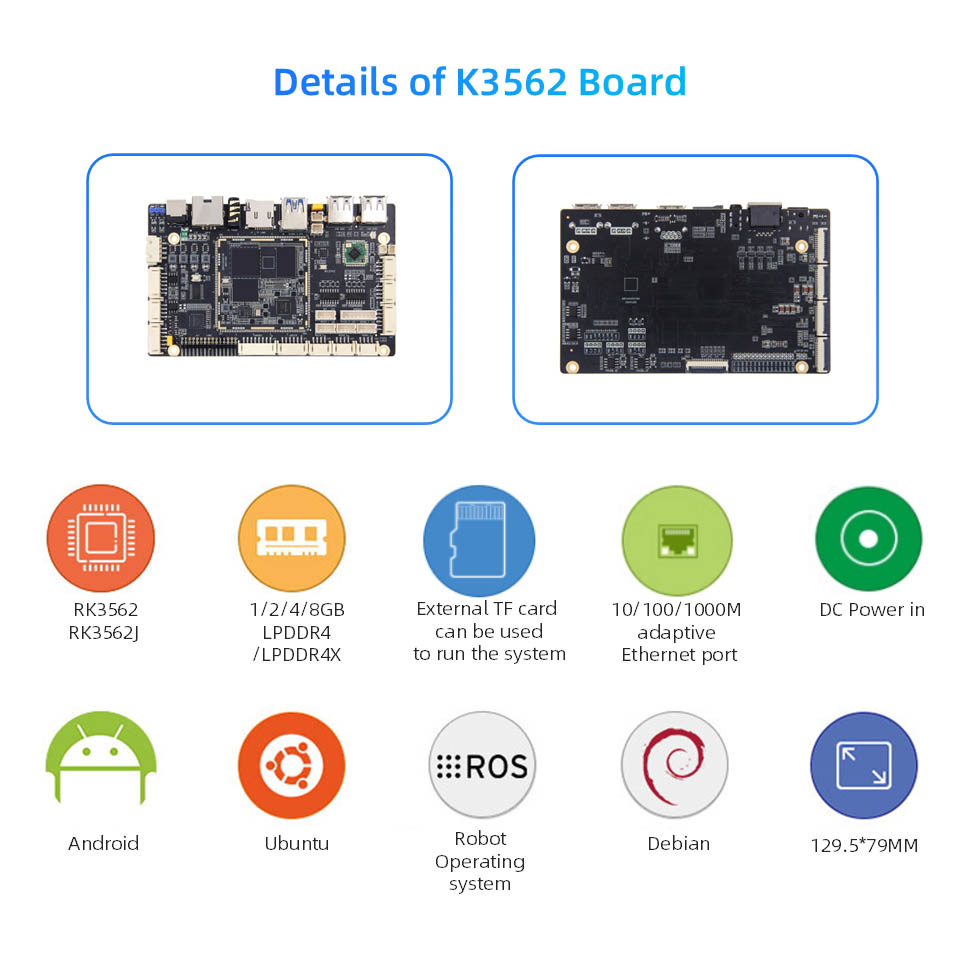

Parameetrid

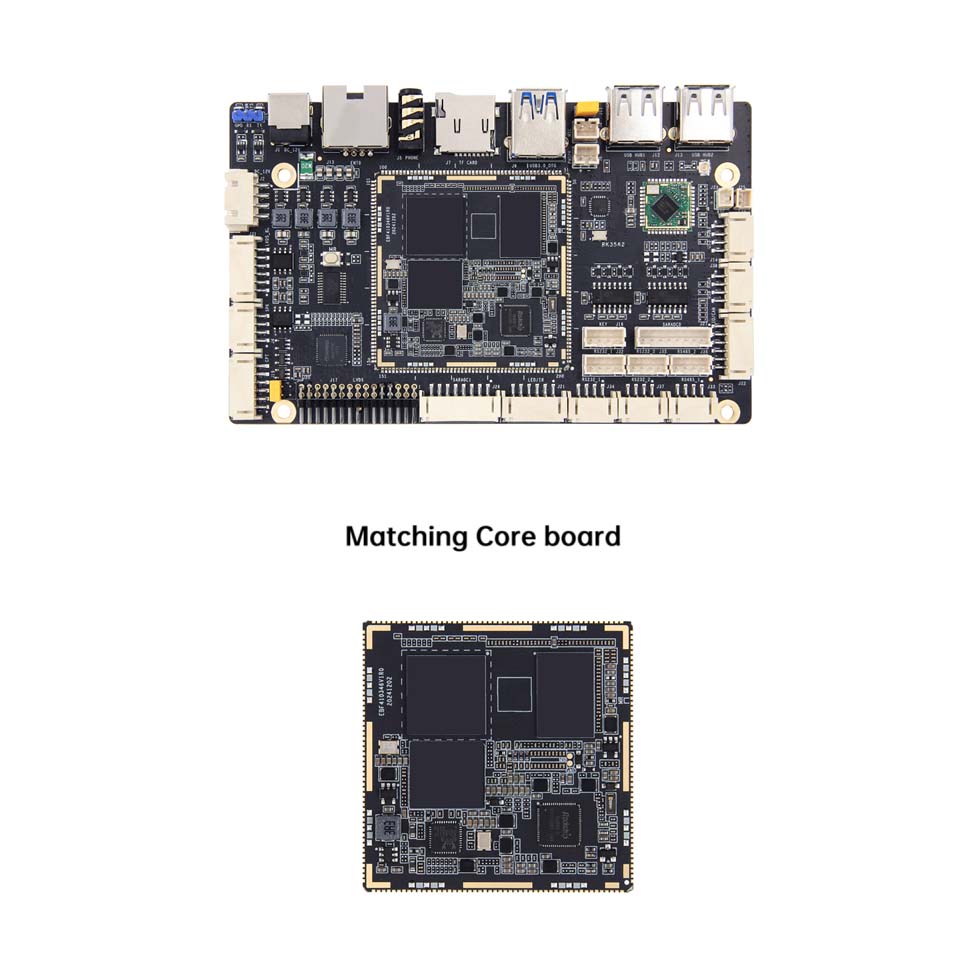

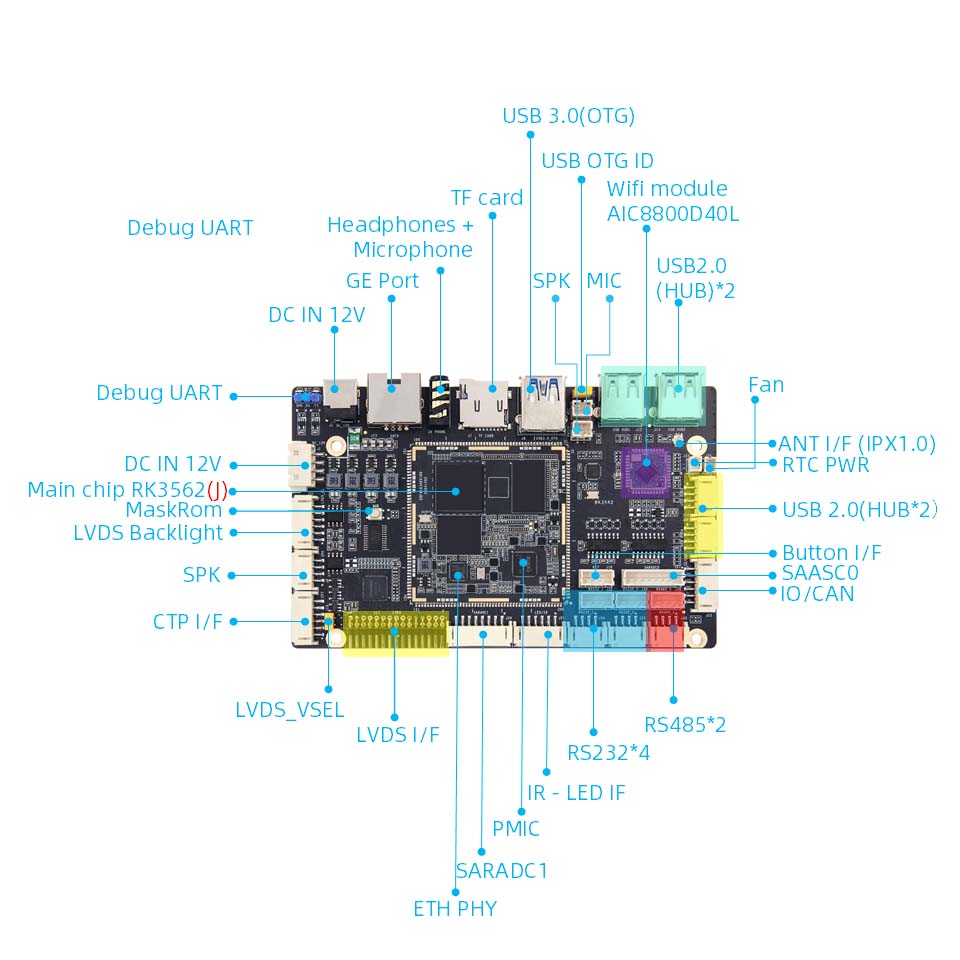

Riistvara konfiguratsioon Luban Cat 1HS tahvlil

● Peamine kiip:

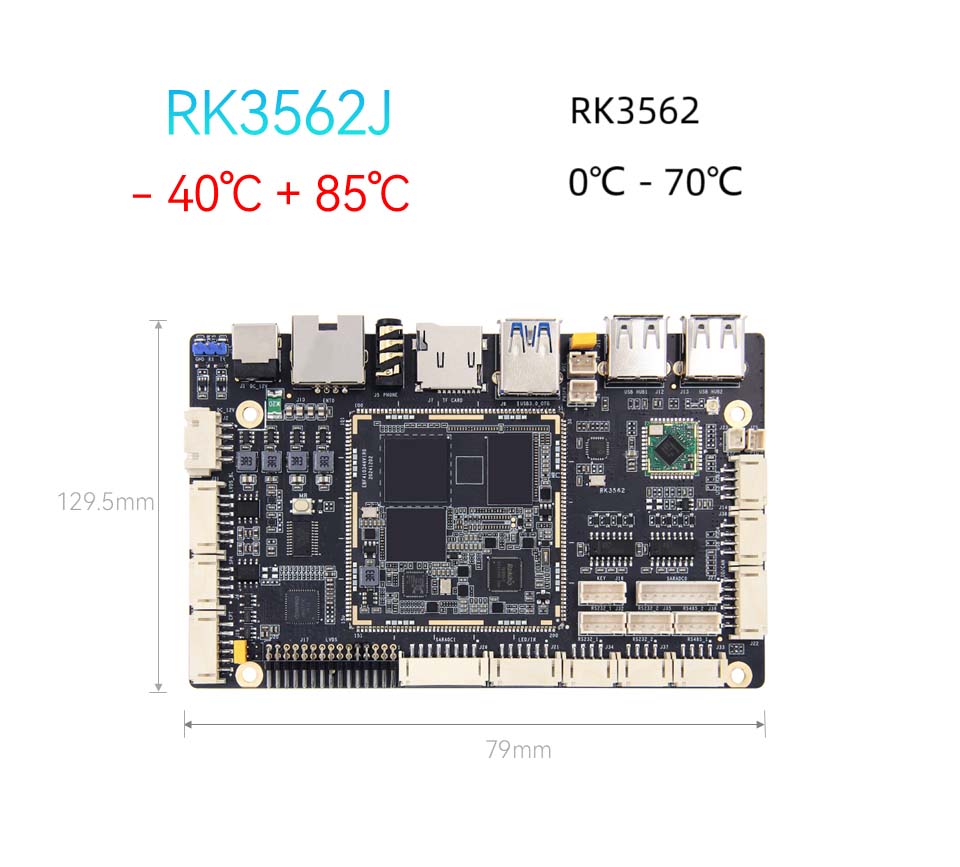

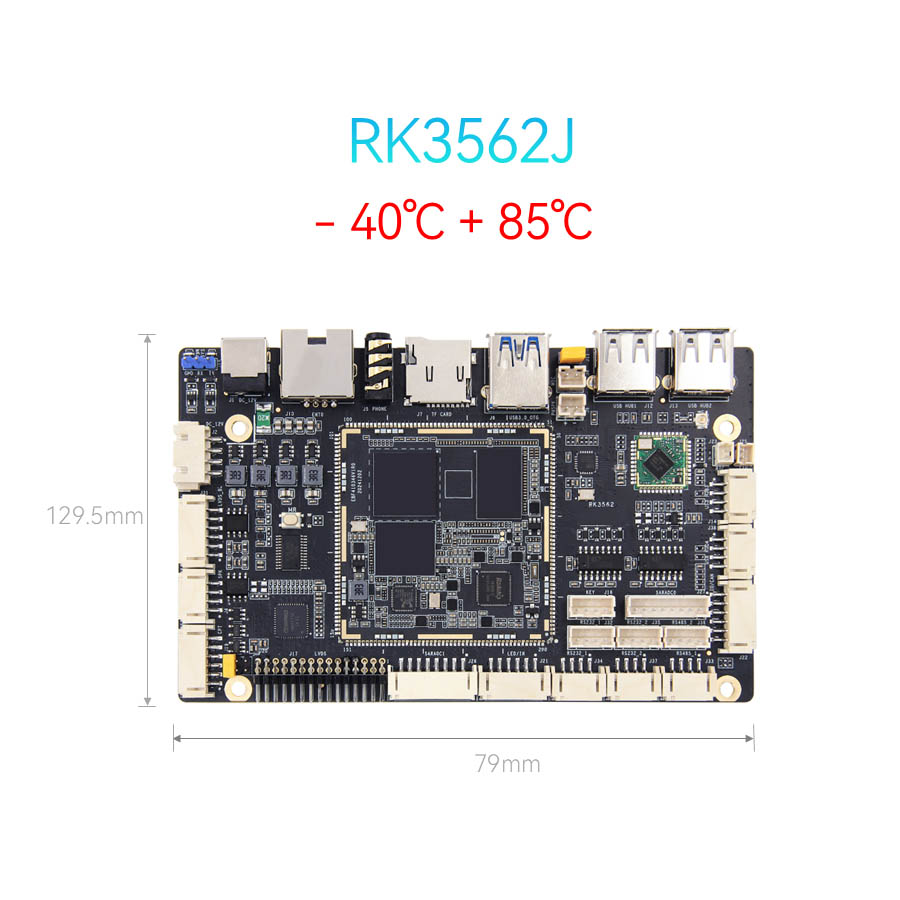

● Mudel: RK3562/RK3562JCPU: neljatuumaline Cortex-A53, peamine sagedus kuni 2,0ghzgpu: Mali-G52NPU: 1TOps arvutusvõimsus (tööstusliku klassi RK3562J ilma NPUta)

● Mälu: 1/2/4/8GB, LPDDR4/4X (kohandatav)

● Salvestus: 8/32/64/128 GB, EMMC (kohandatav)

● Toiteliides: DC 12V@2A DC sisend

● Ethernet: Gigabit Network Port*1, toetab 10/100/1000Mbps andmeedastuskiirust

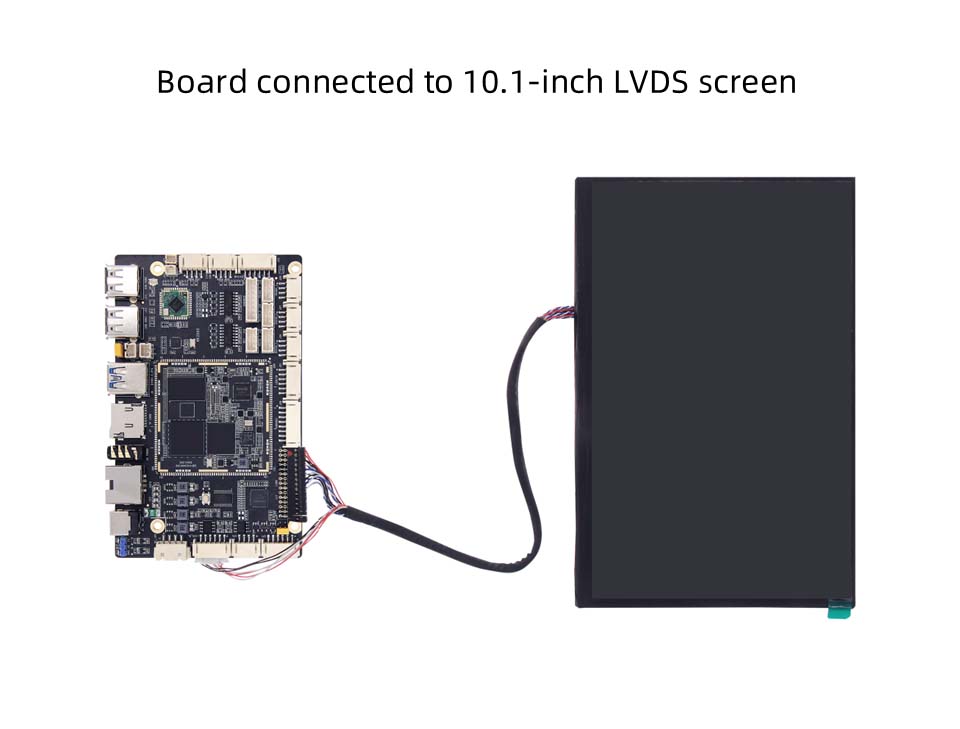

● LVDS: 2*15pin LVDS -ekraaniliidest*1

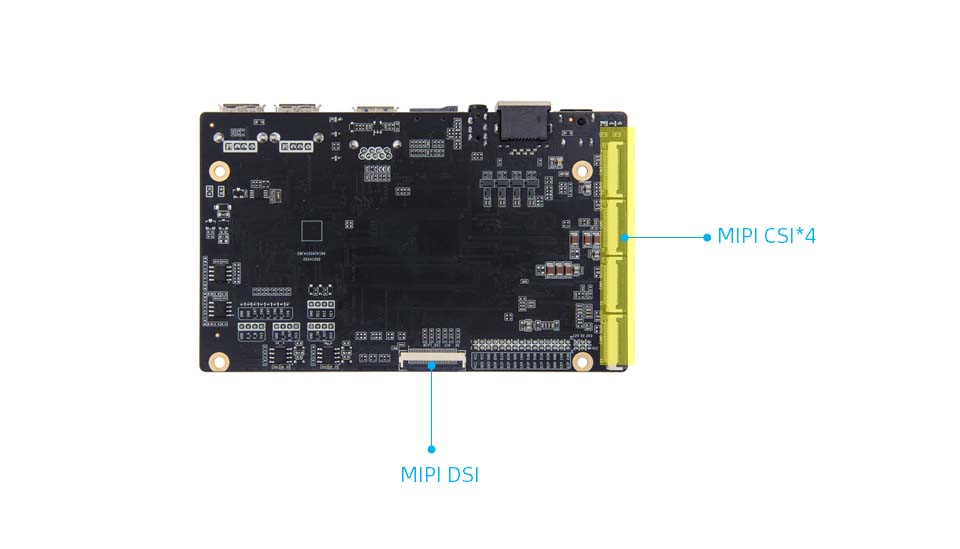

● MIPI-DSI: MIPI ekraaniliidesed*1, Mipidesi ja LVDS-liides kasutatakse uuesti ja vaikimisi on ühenduse loomine LVDS-ekraaniga. Kui otsustate ühenduse luua Mipidesiga, peate muutma takisti

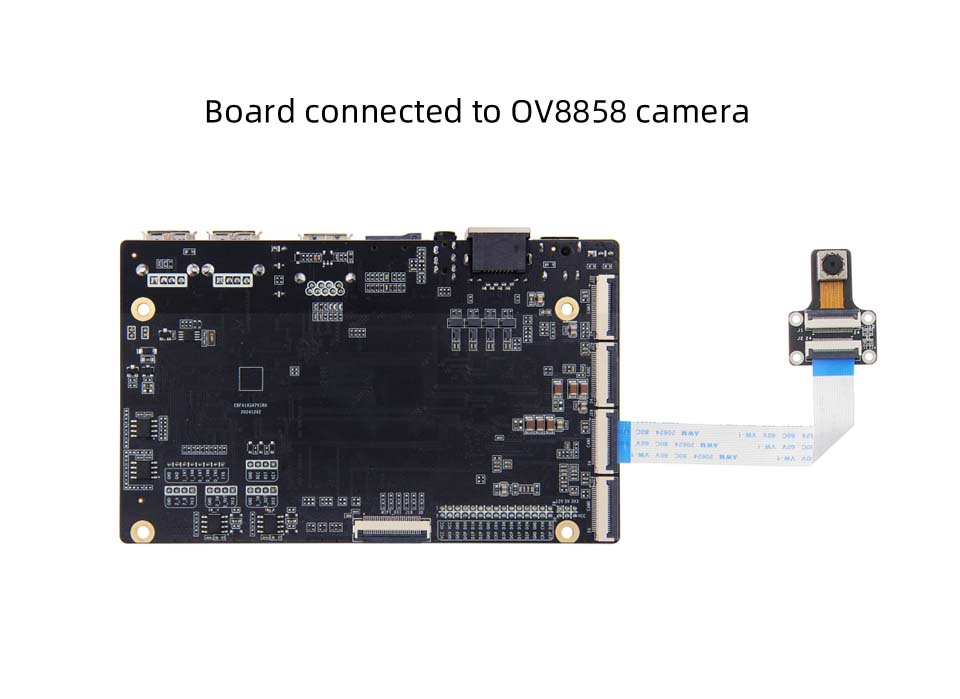

● MIPI-CSI: MIPI kaamera liides*4, saab ühendada poe IMX415/OV8858 kaamerasse (vaikekombinatsioon on OV8858 kaamera)

● Mahtuvuslik puutetundlik ekraan: LVDS puutetundlik liides*1

● LCD taustvalgus: LVDS -i taustvalgustuse liides*1

● Ekraani toiteliides: LVDS -i pingevaliku liides*1

● USB2.0: USB -jaoturi liides*4

● USB3.0: USB OTG -liides*1, vaikimisi on seadme režiim, režiimi saab valida hüppaja korgi kaudu

● WiFi: pardal WiFi6 moodul, mudel: AIC8800D40L

● TF -kaardihoidja: tugi mikro SD (TF) kaart süsteemi käivitamiseks, kuni 512 GB
