Rockchip RK3566 BTB tuumalaud

1. Rockchip RK3566 BTB südamikuplaati saab kasutada suure jõudlusega ühe pardaarvutina ja manustatud emaplaadina kuvamiseks, juhtimiseks, võrgu edastamiseks, failide salvestamiseks, servade arvutamiseks ja muudeks stsenaariumideks.

2. kasutades põhikiipina Rockchip RK3566, võtab see kasutusele 22. nm protsessitehnoloogia, mille põhisagedus on kuni 1,8 GHz, integreeritud neljatuumalise 64-bitise Cortex-A55 protsessori ja Malig52ee graafikaprotsessoriga, toetab 4K dekodeeringut ja 1080p kodeeringut, mis on kasutatud, mis on kasutatud lagience'i jaoks.

3. Pakkuge mitmesuguseid mälu- ja salvestuskombinatsioone, mille vahel valida, parda riistvara konfiguratsioon on tasakaalus ja rakenduste vahemik on lai.

4. Sisseehitatud sõltumatu NPU arvutusvõimsus võib jõuda 1topsi, mida saab kasutada kergete tehisintellekti AI rakenduste jaoks.

5. Kõrge integreerimine rikkalike laienemisliidestega koos Gigabit Etherneti pordi, HDMI, EDP, Minipcle, USB3.0, USB2.0, MIPI ekraaniliidese ja MIPI kaamerate liidese, heliliidese ja muude välisseadmete abil võivad anda täieliku mängu protsessori jõudlusele ja laiendada edasist kasutamist stsenaariumi.

6. toetab ametlikult Andriod 11, Debain, Ubuntu opsüsteemi pilte ja seda saab rakendada paljudes erinevates rakenduskeskkondades.

7. Täiesti avatud lähtekoodiga, pakkudes ametlikke õpetusi, täielikke SDK draiveri arenduskomplekte, disainiskeemi ja muid ressursse saate hõlpsalt alustada ilma pimealadeta.

Tooteomadused

1. tasuta SDK

2. juhatus juhatuse struktuurile. RK3566 RK3568 Kaks põhiplaati ühilduvad

3. toetab mitut ekraaniliidest, toetab kuni 4K60 kaadri väljundit. Toetab HDMI, MIPI DSI, EDP, LVDS

4. sisseehitatud sõltumatu NPU, arvutusvõimsus võib jõuda 1tops

5. Mitu konfiguratsiooni: 1/2/4/8GB LPDDR4; 8/32/64/128 GB EMMC

6. 4K dekodeerimine; Gigabit Etherneti sadam; USB3.0

7. Pakkuge tehnilist tuge

Tooteparameetrid

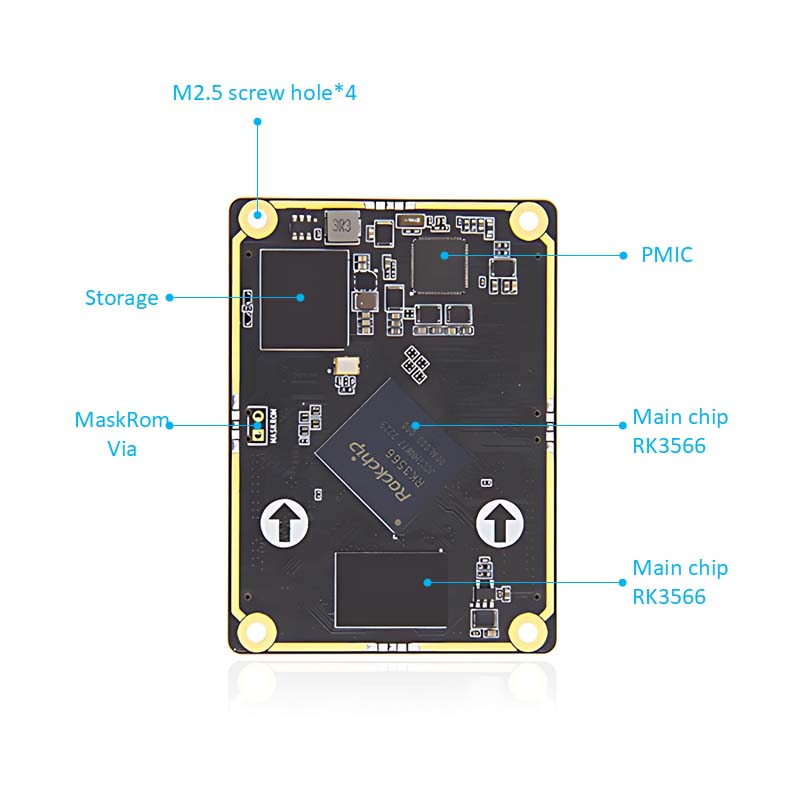

Tuumaplaadi parameetrid

Pistik: 260pins DDR4 pistik, mudel: ASOA826-H2SB-7H

Peakiip: RK3566 (neljatuumaline Cortex-A55, 1,8 GHz, MALI-G52)

IO: 260 kuldset sõrme, 0,5 mm vahed, viivad kõik i0 välja

Mälu: 1/2/4/8GB, LPDDR4/4X, 1056MHz

Salvestus: 8/32/64/128 GB, EMMC

Põrandalaua parameetrid

Pistik: 260pins DDR4 pistik, mudel: ASOA826-H2SB-7H

Toiteliides: 12V@1A (1A ja rohkem) alalisvoolu sisend, alalisvoolu liides

Ethernet: 10/100/1000M adaptiivne Etherneti port

HDMI: HDMI2.0 ekraaniliides*1, maksimaalne eraldusvõime 4096*2160@60Hz

LVDS: LVDS -ekraani liides*1, ühe kanali 8bit

Mipi-dsi: mipi ekraaniliidese*1; ühe MIPI režiimi maksimaalne eraldusvõime 1920*1080@60Hz

MIPI-CSI: Mipi kaamera liides*2, Pluggable IMX415/OV8858 kaamera

EDP: EDP1.3 Ekraaniliides*1, EDP Touch -liides*1

USB2.0: A-tüüpi liides*3 (host); C-tüüpi liides*1 (OTG) püsivara põletamise liidese jaoks

USB3.0: A-tüüpi liides*1 (host)

WiFi+Bluetooth: pardal WiFi Bluetooth -moodul, mudel: RTL8821CU

PCLE-liides: mini-pcle-liidest, saab kasutada koos täis- või poolkõrguse WiFi võrgukaardiga, 4G mooduli või muu mini-pCle-liidese mooduliga

SIM -kaardi hoidja: SIM -kaardi funktsiooni tuleb kasutada 4G mooduliga

1²C: 1²C*2

Jadaport: silumisjaeria port*1 (UART2) Vaikeparameeter 1500000-8-N-1; Lvttl jadaport*2 (UART7 & UART9); RS232*2 (UART3 & UART4); Rs485*2 (UART1 ja UART6)

TF -kaardihoidja: tugi mikro SD (TF) kaart süsteemi käivitamiseks, kuni 512 GB

Heli: heli väljund, 3,5 mm helipistik*1 (roheline); Helisisend, 3,5 mm helipistik*1 (punane) mikrofoni liides*1

SPK kõlarite liides*1, saab ühendada 1W toitekõlari

Nupud: toitenupp; Maskrom nupp; Taastumisnupp

Infrapunavastuvõtja: toetab infrapuna kaugjuhtimisfunktsiooni

RTC: RTC toitepesa*1

Ventilaatori liides: toetab 5V ventilaatori jahutamise installimist
