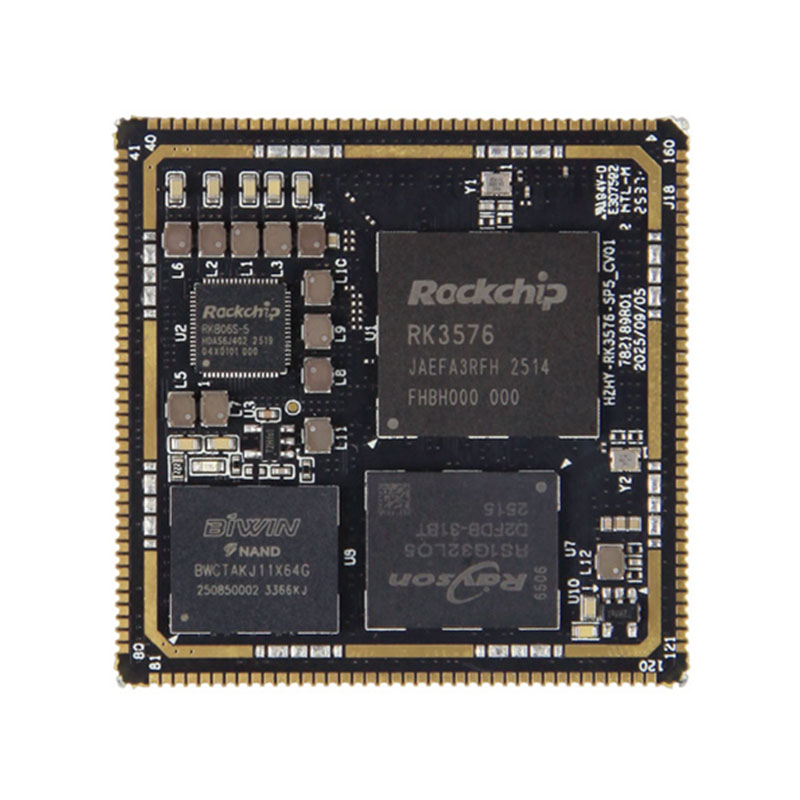

Rockchip RK3576 SOM

Mooduli Rockchip RK3576 süsteem (SOM) on suure jõudlusega tööstusliku kvaliteediga manustatud lahendus, mis on loodud laia valiku intelligentsete servaseadmete jaoks. See Rockchipi täiustatud protsessoritehnoloogiale ehitatud kompaktne ja integreeritud SOM pakub erakordset arvutusvõimsust, tugevaid tehisintellekti järeldusvõimalusi ja usaldusväärset multimeediumijõudlust, muutes selle ideaalseks valikuks tööstusliku automatiseerimise, AIoT ja manustatud intelligentsete süsteemide jaoks.

Saada päring

Tootekirjeldus

RK3576 SOMi tuumaks on võimas kaheksatuumaline protsessori konfiguratsioon, mis sisaldab nelja Cortex-A72 tuuma, mis töötavad sagedusel 2,2 GHz, ja nelja Cortex-A53 tuuma sagedusel 1,8 GHz. See big.LITTLE heterogeenne arhitektuur võimaldab intelligentset koormuse tasakaalustamist, tagades suurepärase jõudluse keerukate mitmete tööde jaoks, optimeerides samal ajal energiatõhusust pikemaks tööks – see on kriitilise tähtsusega rangete energianõuetega tööstuskeskkondades.

RK3576 SOM, mis on varustatud 6TOPS@INT8 NPU-ga, on suurepärane seadmesiseste tehisintellekti järelduste tegemisel. See toetab segatud täpsusega toiminguid, sealhulgas INT4, INT8 ja FP16, ning ühildub täielikult tavaliste süvaõppe raamistikega, nagu TensorFlow ja PyTorch. See võimaldab arendajatel sujuvalt juurutada AI-rakendusi, nagu arvutinägemine, kõnetuvastus ja servaanalüütika, ilma pilvandmetöötlusele tuginemata, vähendades latentsust ja suurendades andmete privaatsust.

Integreeritud Mali-G52 MC3 GPU täiustab veelgi SOM-i multimeediumi- ja graafikavõimalusi. Toetades tööstusharu standardeid, nagu OpenGL ES 3.2 ja Vulkan 1.2, võimaldab see sujuvat 3D-renderdamist, kõrglahutusega videotöötlust ja täiustatud kasutajaliidese visualiseerimist – ideaalne rakenduste jaoks, nagu tööstuslik HMI, digitaalsed märgistused ja intelligentsed valvesüsteemid.

Tööstusliku lahendusena on RK3576 SOM loodud vastama tööstuskeskkonna rangetele nõudmistele, tagades stabiilse töö isegi karmides tingimustes. Pakume paindlikke OEM- ja ODM-i kohandamisteenuseid, mis on kohandatud teie konkreetsetele projektinõuetele, sealhulgas kohandatud liidese konfiguratsioonid, mäluvalikud ja tarkvara optimeerimine. Ükskõik, kas vajate standardset RK3576 südamikuplaati või täielikult kohandatud sisseehitatud plaati, meie lahendus kiirendab teie tootearendustsüklit ja vähendab turule jõudmise aega.

Valige Rockchip RK3576 SOM usaldusväärse ja suure jõudlusega manustatud platvormi jaoks, mis ühendab endas tööstusliku vastupidavuse, võimsa tehisintellekti andmetöötluse ja mitmekülgse kohandamise – avades uued võimalused teie intelligentsete servarakenduste jaoks.

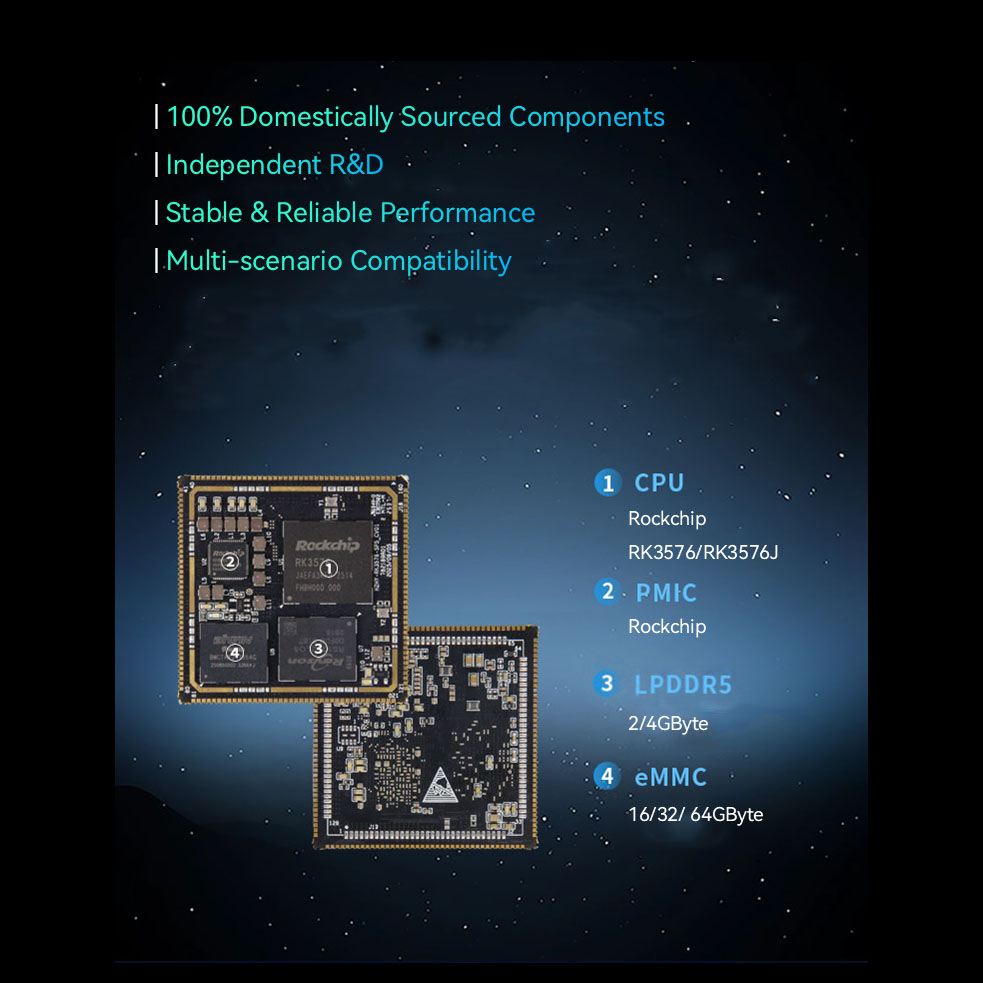

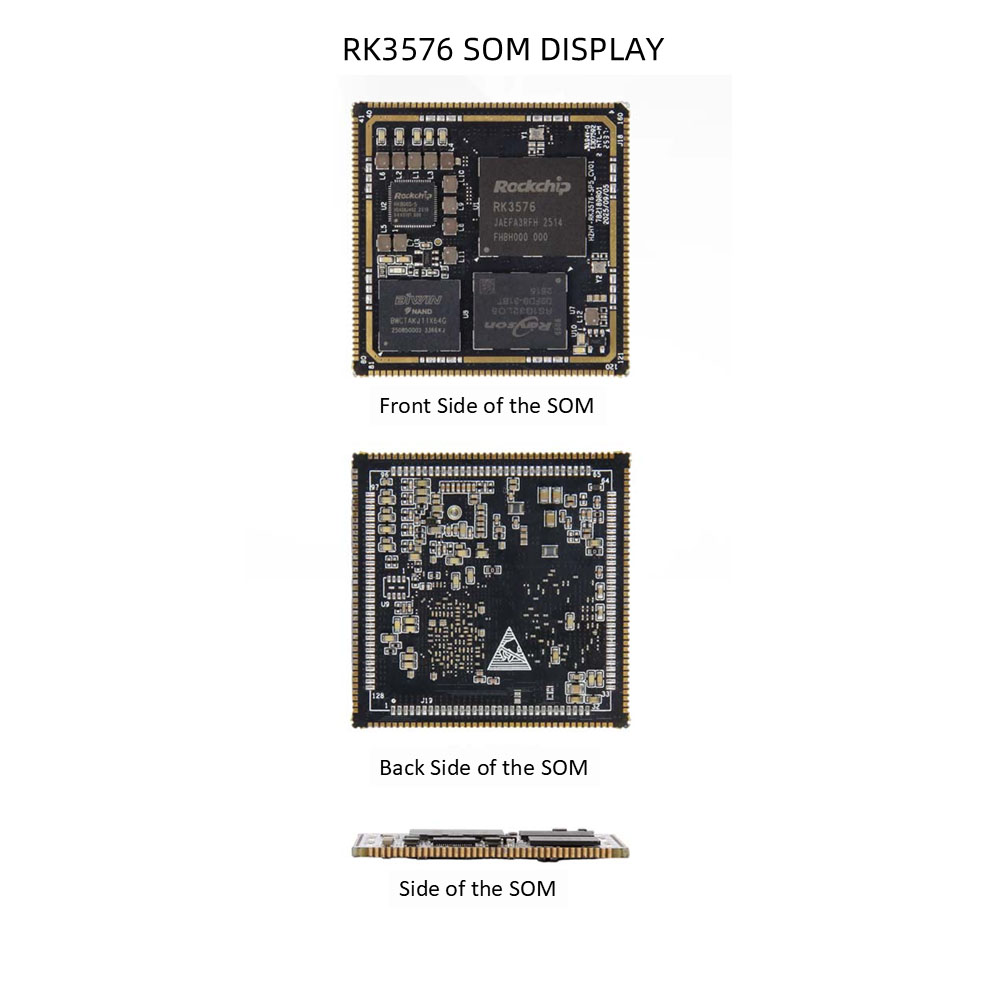

RK3576 SOM riistvara tehnilised andmed

● CPU: neljatuumaline Cortex-A72 protsessor + neljatuumaline Cortex-A53 protsessor

● Kella kiirus: 2,2 GHz

● Mälu: 2/4 GB LPDDR5 (maht sõltub ostetud versioonist)

● EMMC: 32/64 GB eMMC (mahutavus varieerub olenevalt ostetud versioonist)

● Multimeedia töötlemine: toetab 4K@120 kaadrit sekundis H.265, VP9, AVS2 ja AV1 dekoodereid; toetab 4K@60fps H.264 dekoodrit; toetab 4K@60fps H.264 ja H.265 kodeerijaid, kvaliteetset JPEG kodeerijat/dekoodrit

● Graafikaprotsessor: ARM Mali-G52-MC3

● NPU: sisseehitatud sõltumatu NPU, 6 TOPSi arvutusvõimsust @INT8

● Mõõdud: 45mm x 45mm

● Liides: templiava liides, 288 kontakti

● Temperatuur: -40°C~+85°C / 0°C~+70°C

● Tööpinge: 5 V

● Operatsioonisüsteem: Linux, Ubuntu

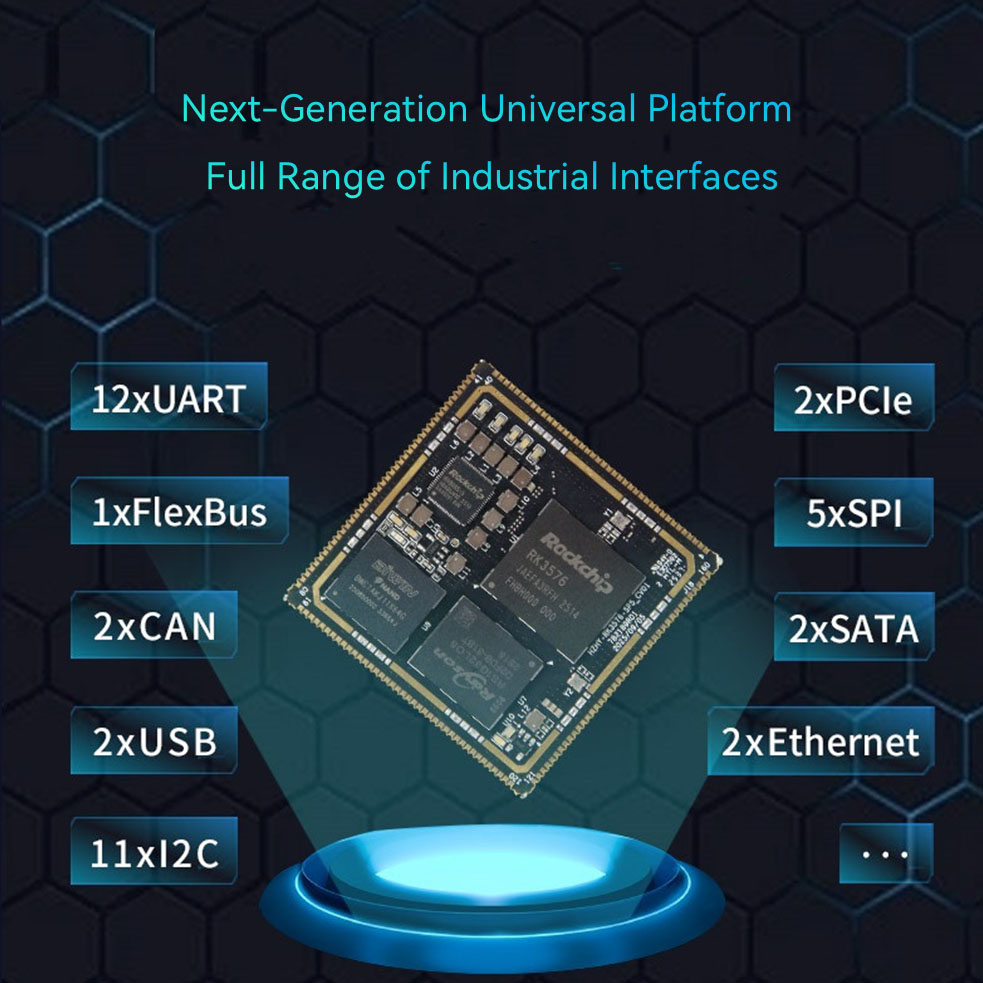

RK3576 SOM funktsionaalsed parameetrid

● SDMMC (≤2 kanalit): toetab protokolli SDI03.0 ja MMCV4.51. 4-juhtmeline andmesiini laius; toetab SDR104 režiimi maksimaalse kiirusega 200 MHz. Märkus. Ainult SDMMC0 toetab süsteemi alglaadimist ja vaikimisi on SD-kaardi funktsioon;

toetab püsivara uuendamist SD-kaardi kaudu, kui EMMC/UFS on tühi, ning toetab ka EMMC/UFS-i püsivara uuendamist SD-kaardi kaudu pärast EMMC/UFS-i alglaadimist; SDMMC0 konfigureerib VCCIO_SD_S0 väljundiks 1,8 V või 3,3 V vastavalt välisseadmete ja tegelikule töörežiimile; SDMMC1 on 3,3 V; mõned viiguressursid on multipleksitud.

● SARADC (≤7 kanalit): SARADC eraldusvõime on 12-bitine, kiirus 1MS/s, sisendpinge vahemik on 0~1,8V; Märkus. SARADC_VINO_BOOT on mõeldud SYSTEMBOOTi alglaadimisjärjestuse seadistamiseks ja seda ei saa kasutada muude funktsioonide jaoks; SARADC_VIN1 on vaikimisi võtmeväärtuse sisendi diskreetimisport ja multipleksitakse taasterežiimi nupuna (ei saa muuta);

SARADC_VIN2 on tahvli riistvara ID, mida pole välja toodud; SARADC_VIN3 on heli tuvastamiseks multipleksitud;

SARADC_VIN4~7 saab kasutada otse.

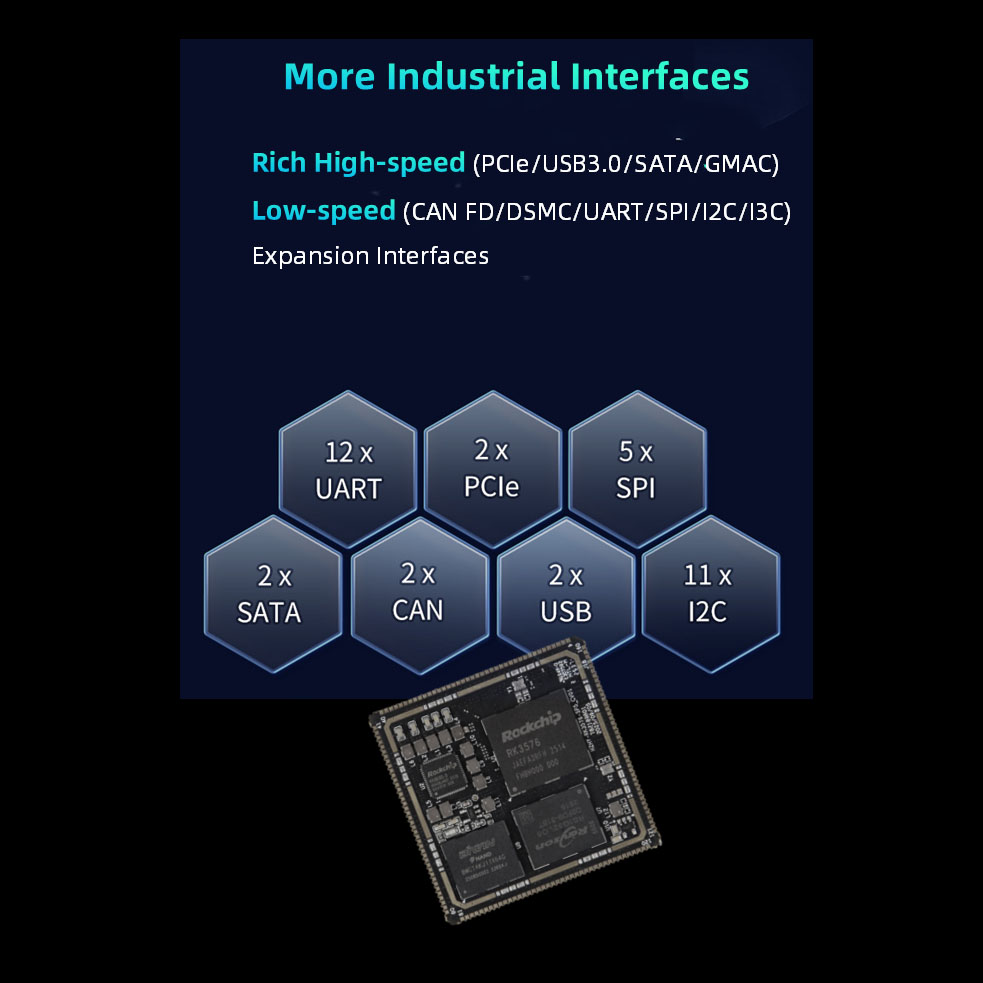

● USB (≤2 kanalit): Märkus: USB2_OTG0 on RK3576 jaoks vaikimisi püsivara kirjutamise port, reserveerige see liides kindlasti rakenduses; USB3 ja USB2.0 OTG saavad samaaegselt toimida ainult seadme või hostina; USB3 OTG0 SS-signaal (5Gbps) on multipleksitud DP1.4-ga; USB3 OTG1 SS-signaal (5Gbps) on multipleksitud PCIE1 või SATA1-ga ja USB-funktsiooni ei saa kasutada, kui see on seadistatud PCIE- või SATA-funktsioonile;

● SATA (≤2 kanalit): toetab SATA PM funktsiooni, iga port toetab 5 seadet; toetab SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s; toetab eSATA-d.

Märkus: SATA0 ja PCIe0 kontrollerid on multipleksitud; SATA1 ja PCIe1 või USB3_OTG1 kontrollerid on multipleksitud;

● PCIe (≤2 kanalit): 2 PCIe 2.1 kontrollerit, mõlemad toetavad ainult RC-režiimi;

Märkus: PCIe0 ja SATA0 kontrollerid on multipleksitud; PCIe1 ja SATA1 või USB3_OTG1 kontrollerid on multipleksitud;

● MIPI DPHY CSI RX (≤2 kanalit): 2 MIPI DPHY CSI RX porti, mis toetavad 2/4-rajalist MIPI-CSI režiimi;

Märkus: 2-rajaliseks + 2-rajaliseks režiimiks jagamist praegu ei toetata; ühendada saab maksimaalselt 2 kaamerat;

● MIPI DCPHY CSI RX (≤1 kanal): 1 MIPI DCPHY CSI RX port, mis toetab 1/2/4-rajalist MIPI-DPHY režiimi või 0/1/2 Trio MIPI-CPHY režiimi;

● Märkus: 2-rajaliseks + 2-rajaliseks režiimiks jagamist ei toetata; MIPI DCPHY Combo PHY TX ja RX saab konfigureerida ainult samaaegselt DPHY TX ja DPHY RX režiimidena või samaaegselt CPHY TX ja CPHY RX režiimidena. CIF (≤1 kanal): 1 kanaliga maksimaalselt 16-bitine DVP liides, toetab 8/10/12/16-bitist;

Märkus: 3,3 V liides, osa pin-ressursse on jagatud;

● HDMI TX (≤1 kanal): toetab kuni HDMI 2.1, maksimaalne tugi 4K@120Hz, toetab HDMI FRL režiimi ja on tagasiühilduv HDMI TMDS režiimiga;

Märkus: jagatud eDP-kontrolleriga;

● eDP (≤1 kanal): toetab kuni eDP 3.1, maksimaalne tugi 4K@60Hz, toetab 1/2/4 Lane režiime, ei toeta vahetust; Märkus: jagatud eDP-kontrolleriga;

● MIPI DCPHYCSI TX (≤1 kanal): 1 MIPI DCPHYCSI RX-port, toetab režiimi 1/2/3/4 MIPI-DPHY või 0/1/2 Trio MIPI-CPHY;

● Märkus: ei toeta jagamist režiimiks 2Lane+2Lane; MIPI DCPHY Combo PHY TX ja RX saab konfigureerida ainult samaaegselt DPHY TX, DPHY RX režiimiks või samaaegselt CPHY TX, CPHY RX režiimiks.

● DP (≤1 kanal): toetab kuni eDP 3.1, maksimaalne tugi 4K@120Hz, toetab 1/2/4 Lane režiime, toetab vahetust;

Märkus: jagatud USB3 OTG0 SS-signaaliga;

● LCD (≤1 kanal): toetab 24-bitist RGB-režiimi, maksimaalne eraldusvõime 1920x1080@60Hz; toetab 16-bitist BT1120 režiimi, maksimaalne eraldusvõime 1920x1080@60Hz; toetab 8-bitist BT656 režiimi, maksimaalne eraldusvõime 720x576@60Hz; Märkus. Mõned PIN-koodi ressursid on jagatud.

● EBC (≤1 kanal): toetab 8-bitist/16-bitist väljundit, maksimaalselt 32 hallskaala taset, maksimaalne eraldusvõime 2560x1920@85Hz;

Märkus. Mõned PIN-koodi ressursid on jagatud.

● Heli (≤9 kanalit): 5 SAI rühma, mis toetavad ülem-alluv režiimi, 8–32-bitine laius ja diskreetimissagedus kuni 48 kHz; 2 PDM-i rühma, põhirežiim, mis toetab 8-kanalilist sisendit, 16–32-bitine laius ja diskreetimissagedus kuni 192 kHz; 2 rühma SPDIFTX; 1 rühm DSM PWMAudio;

Märkus. Heliandmete diskreetimissageduse teisendamiseks on ette nähtud neli ASRC (Asynchronous Sample Rate Converter) moodulit; 1,8 V/3,3 V liides, osa pin-ressursse on jagatud;

● Ethernet (≤2 kanalit): toetab 2 RGMII liidest 10/100/1000Mbps andmeedastuskiirusega.

Märkus: 3,3 V RGMII/RMII liides, osa pin-ressursse on jagatud.

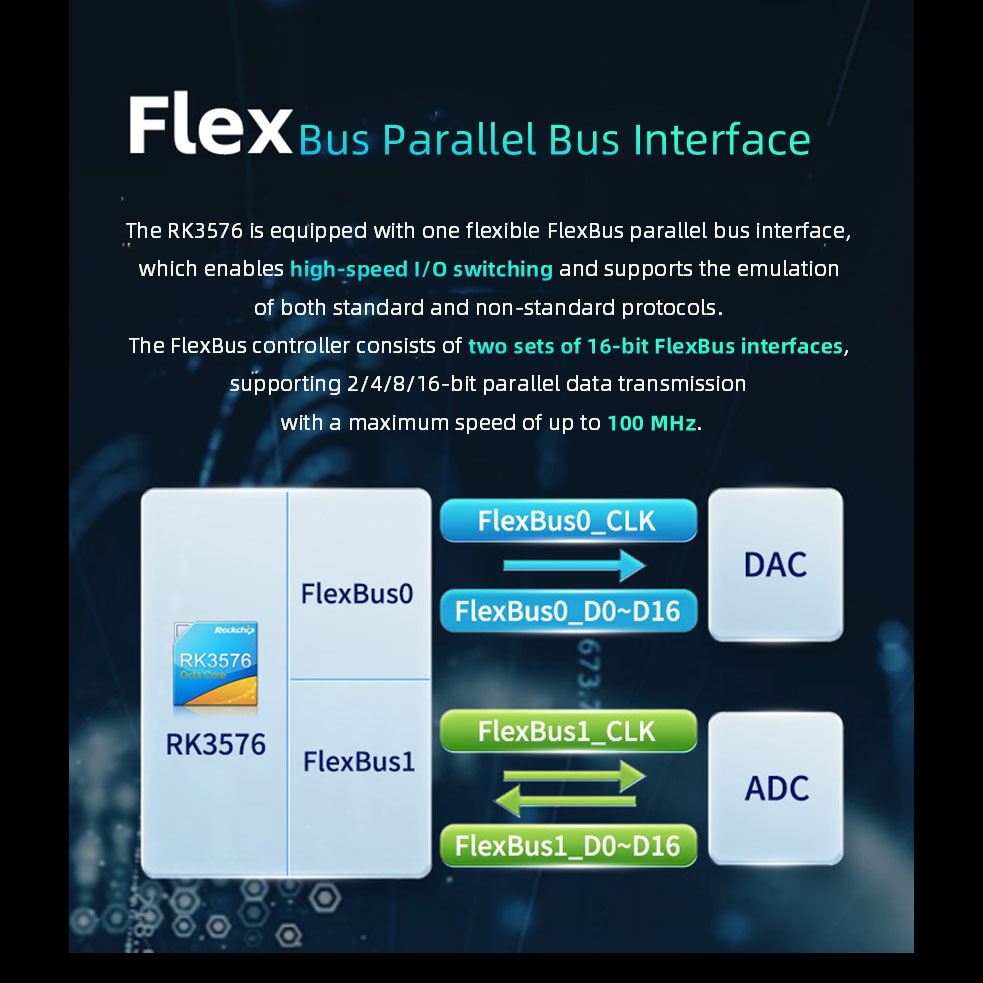

● FlexBus (≤1 kanal): toetab üht paindlikku paralleelsiiniliidest – FlexBusi liidest, mis võimaldab saavutada kiiret I/O lülitust ja emuleerida mõningaid standardprotokolle või ebaregulaarseid protokolle. Tüüpiline rakenduse stsenaarium on kiire 16-bitise ADC ja 16-bitise DAC kombinatsioon.

Märkus: 3,3 V liides, osa pin-ressursse on jagatud.

● DSMC (≤1 kanal): Double Data Rate Serial Interface. Kasutatakse peamiselt PSRAM-i seadmesuhtluses või LocalBusi välissides (nt FPGA). Märkus: 3,3 V liides, osa pin-ressursse on jagatud.

● UART (≤12 kanalit): maksimaalne toetatud andmeedastuskiirus on 8 Mbps.

Märkus. 1,8 V/3,3 V liides, osa pin-ressursse on jagatud.

● I³C (≤2 kanalit): toetab 7- ja 10-bitiseid aadressirežiime maksimaalse kiirusega kuni 12,5 Mbit/s, ühildub I²C siiniga, maksimaalse kiirusega kuni 400 Kbit/s. Märkus. 1,8 V/3,3 V liides, osa pin-ressursse on jagatud.

● I²C (≤11 kanalit): toetab 7-bitiseid ja 10-bitisi aadressirežiime maksimaalse kiirusega kuni 400 Kbit/s.

Märkus. 1,8 V/3,3 V liides, osa pin-ressursse on jagatud. SPI (≤5 kanalit): konfigureeritav ülem/alluv režiim. Märkus. 1,8 V/3,3 V liides, osa pin-ressursse on jagatud.

● CAN (≤2 kanalit): toetab CAN-FD; toetab 1Mbps.

Märkus. 1,8 V/3,3 V liides, osa pin-ressursse on jagatud.

● PWM (≤3 kanalit): 3 sõltumatut PWM-kontrollerit, mis toetavad kuni 16 PWM-kanalit, 32-bitine taimer/loendur.

Märkus. 1,8 V/3,3 V liides, osa pin-ressursse on jagatud.

Märkus. Mõned pin-ressursid on multipleksitud. Üksikasju vaadake tihvtide funktsioonide võrdlustabelist.

Proovide ja lisateabe saamiseks võtke meiega ühendust!
