Rockchip RK3588 põhilaua juhatus juhatusele

RKK3588 funktsioonid

 8nm täiustatud protsess, 8-tunnine 64-bitine arhitektuur, kõrge jõudlus, väike energiatarve

 Arm Mali-G610 MC4 GPU, spetsiaalne 2D graafika kiirendusmoodul

 6tops NPU, võimaldades mitmesuguseid AI stsenaariume

 8K videokodeerimine ja dekodeerimine, 8K kuva väljund

 Sisseehitatud mitu kuvari liidest, tugi mitme ekraaniga ekraan

 Superpiltide töötlemise võimalused, 48MP Interneti -teenuse pakkuja, mitme kaamera sisendi tugi

 Rikkalikud kiired liidesed (PCIE, C-tüüpi, SATA, Gigabit Ethernet), lihtne laiendada

 Android ja Linux OS

Tooteparameetrid

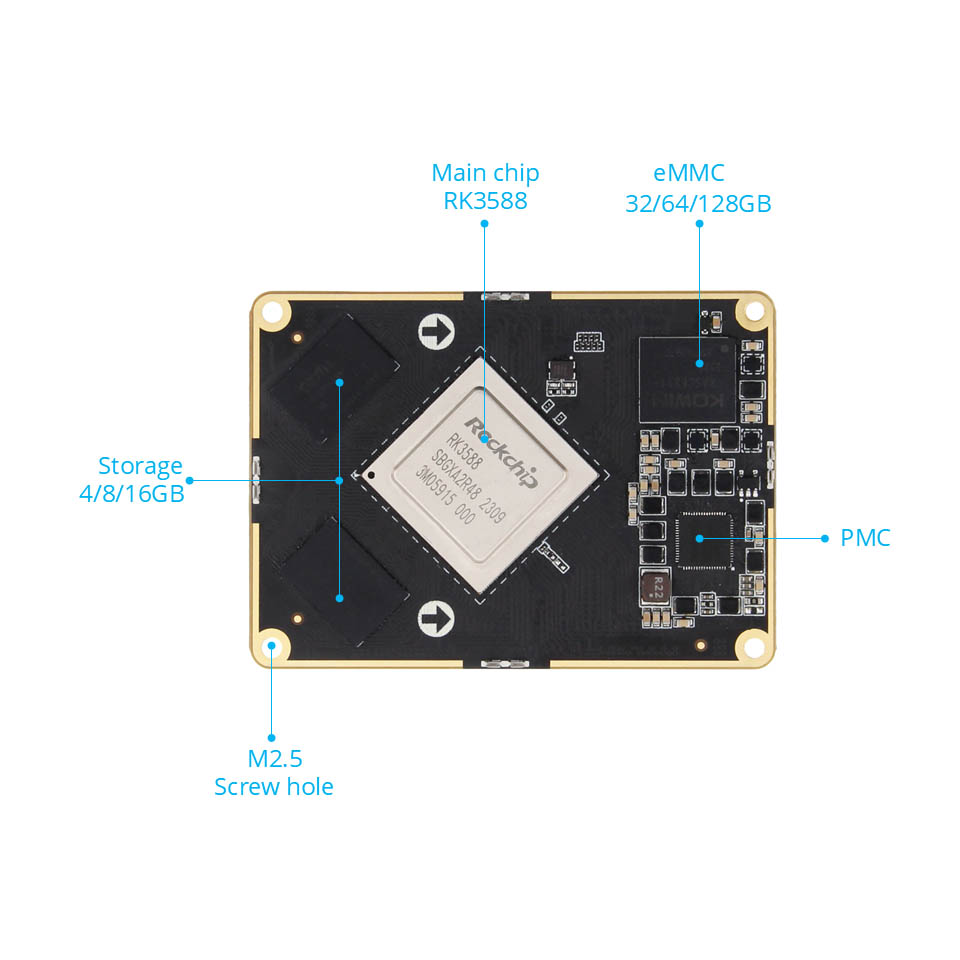

RK3588 põhiplaadi parameetrid

 Pistik: Meeste pistik: DF40C-100DP-0.4V (51) Naisühendus: DF40C-100DS-0.4V (51)

 Põhikiip: RK3588 (neljatuumaline A76 + neljatuumaline A55, MALI-G610, 6TOPS Computing Power) BTB toob 400 tihvti, vahekaugust 0,5 mm.

 Mälu: 4/8/16 GB, LPDDR4/4X

 Salvestus: 32/64/128GB.emmc

RK3588 põrandalaua parameetrid

 Pistik: mees: DF40C-100DP-0.4V (51) Naine: DF40C-100DS-0.4V (51)

 Võimsuse liides: 12V@2A alalisvoolu sisend, alalisvoolu liides*1; väljundiliides*1

 Ethernet: Gigabit Network Port*2, tugi 10/100/1000Mbps andmeedastuse määr

 HDMI: HDMI12.0 sisend*1, kuni 3840x2160@60 kaadrit; HDMI2.1 väljund*2, toetab mitut ekraani koos teiste ekraanidega, maksimaalne eraldusvõime 7680x4320@60Hz (8K eraldusvõime)

 MIPI-DSI: MIPI ekraaniliidese*2 (esikülg*1, tagasi*1), saab ühendada Wild Fire MIPI ekraanile, toetab mitut ekraani koos teiste ekraanidega; ühe MIPI režiimi maksimaalne eraldusvõime 1920*1080@60Hz

 Mipi-CSI: Mipi kaamera liides*6 (esiosa*3, tagasi*3), saab ühendada Wild Fire Mipi kaamerasse

 USB2.0: USB-HostType-A liides*3

 USB3.0: USB-OtgType-A liides*1; C-tüüpi liides*1, saab kasutada püsivara põletamiseks, toetab DP1.4 protokolli

 PCLE-liides: mini-pcle-liides*1, saab kasutada täiskõrguse või poole kõrgusega WiFi võrgukaardiga, 4G mooduli või muu mini-pCle-liidese moodul: PCLE3.0x4 liides*1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1.

 M.2 Liides: M.2EKEY liides*1, toetab M.2 E-Key traadita võrgukaardi moodulit; M.2 m Key Liides*1, toetab M.2 M-KEKE PCLE3.0*4LANES spetsifikatsioon 2280 kõvaketas

 TF -kaardihoidja: Micro SD (TF) kaardihoidja*1, toetab TF -kaardi alglaadimist, kuni 512 GB

 SIM -kaardi hoidja: SIM -kaardi hoidja*1, SIM -kaardi funktsiooni tuleb kasutada 4G mooduliga

 SATA liides: standardne SATA liides*1; SATA toiteliides*1, toetab 12 V väljundit

 Can: Can*2

 ADC: ADC omandamise liides*1

 Silumissadam:

 silumissadama port*1 (UART2), vaikeparameeter 1500000-8-N-1; UART jadaport*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 valikuhüppari liides*2

 Audio: pardal mikrofon*1; SPK kõlari liides*2, saab ühendada 3W toitekõlari kõrvaklappide väljundi + mikrofoni sisend 2-in-1 liidese*1

 nupp: sisse/välja nupp*1; Maskrom nupp*1; Taastamisnupp*1; Lähtesta nupp*

 LED: toitenäitaja*1; Süsteemi indikaator*1

 Infrapunavastuvõtja: tugi infrapuna kaugjuhtimisfunktsioon

 RTC: RTC toitepesa*1

 Ventilaatori liides: 5 V või 12V ventilaatori jahutamise tugipaigaldus
