Rockchip rv1106 emaplaat

TP-RV1106 juhatus on suunatud peamiselt tegijatele ja manustatud algtaseme arendajatele ning seda saab kasutada arendamiseks erinevates valdkondades, näiteks nutikas kodu, turvaseire, tööstusautomaatika, tarbeelektroonika, asjade Internet, haridus ja meelelahutus.

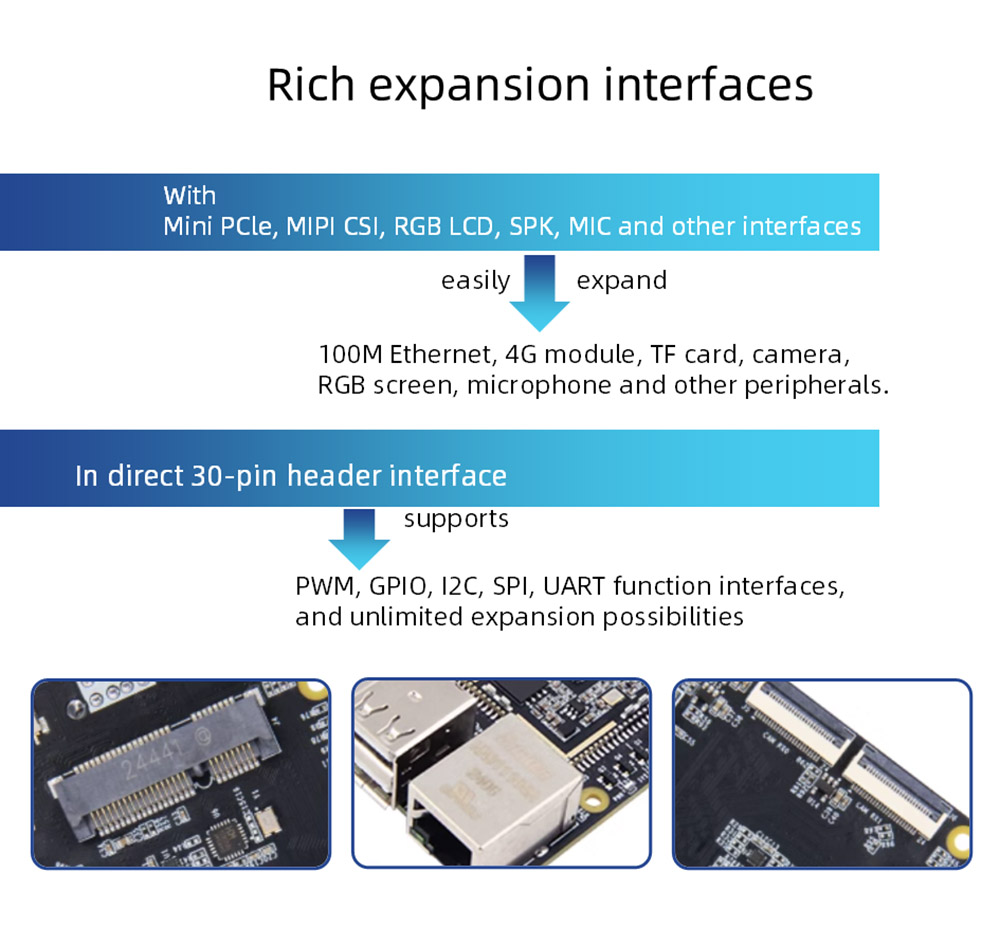

Kasutage põhikiipina Rockchip RV1106, kusjuures ühe ribaga WiFi6+BT5.2 traadita moodul USB2.0 host, 100m Ethernet, TF-kaardihoidja, MIPI kaamera, MIC, SPK ja muud välisseadmed, 30pin konfigureeritavad tihvtid, tugi GPIO, SPI, I2C, I2C, UART, PWM-i funktsioonid.

Sisseehitatud sõltumatu NPU arvutusvõimsus võib jõuda 0.5T/1tops@int8, kaameraga saab realiseerida Yolo video reaalajas tuvastamist, pildi äratundmist ja muid funktsioone.

Sisseehitatud madala latentsusajaga videokodeerimismoodul võib toetada kuni 5M@30FPS H264/H265 Videokodeerimist, 4M@60FPS JPEG/MJPEG kodeerimist ja toetab mitmeid bitikiiruse juhtimismeetodeid.

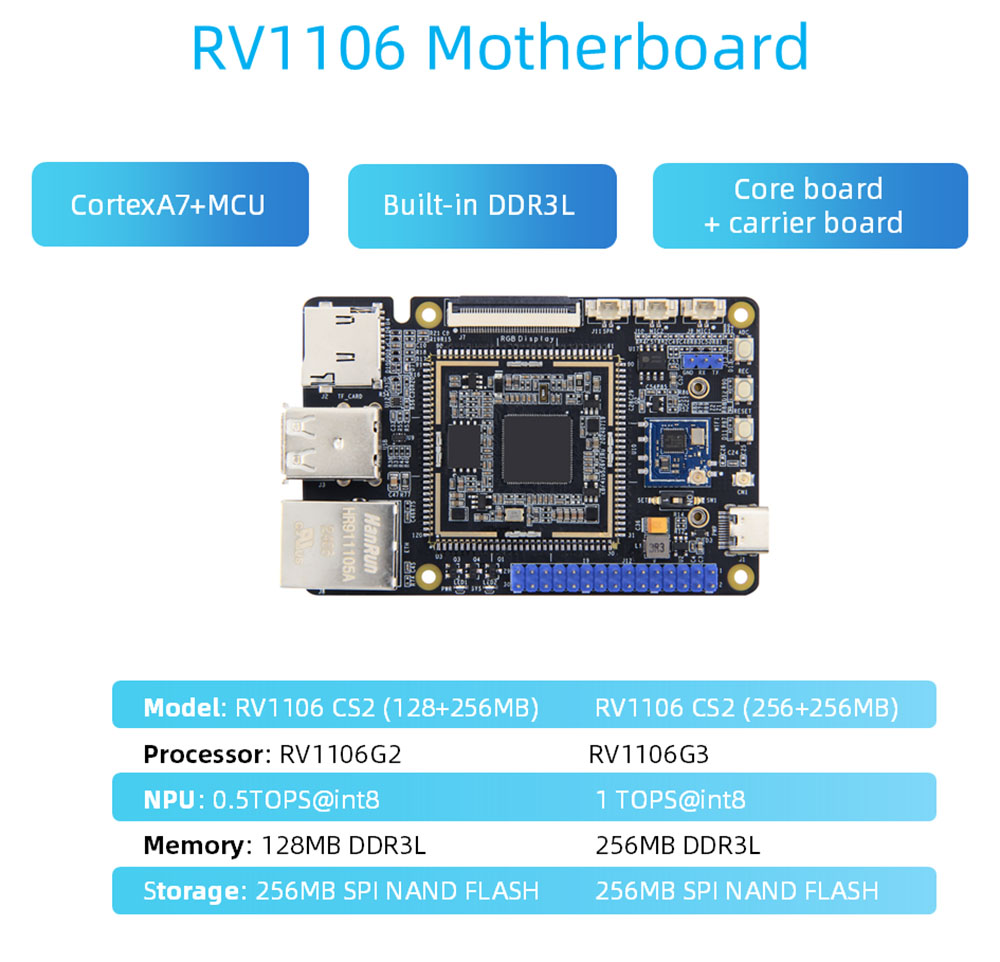

Tahvel pakub kahte valikulist mälukonfiguratsiooni, mille suurus on ainult 56*85 mm, väike ja peen, väike energiatarve ja suure jõudlusega ning saab hõlpsalt käivitada Linuxi süsteemi.

Pakub Buildroot System'i pilti, täiesti avatud lähtekoodiga andmeid, juhendamisdokumente, SDK draiveri täieliku arenduspaketi, PDF -skeemi ja muid ressursse, et hõlbustada kasutajate kasutamist ja sekundaarset arendamist.

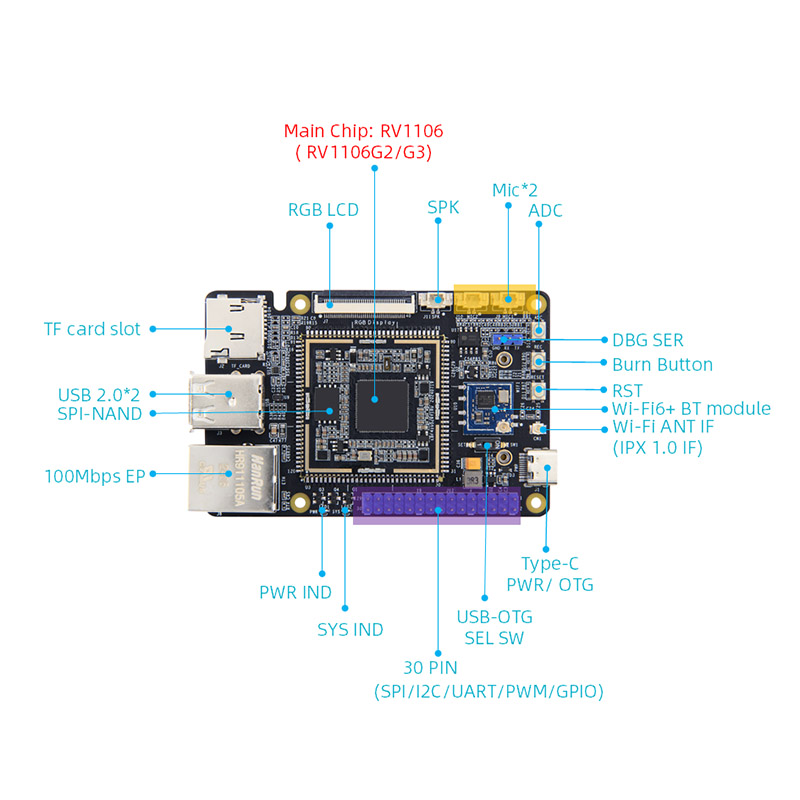

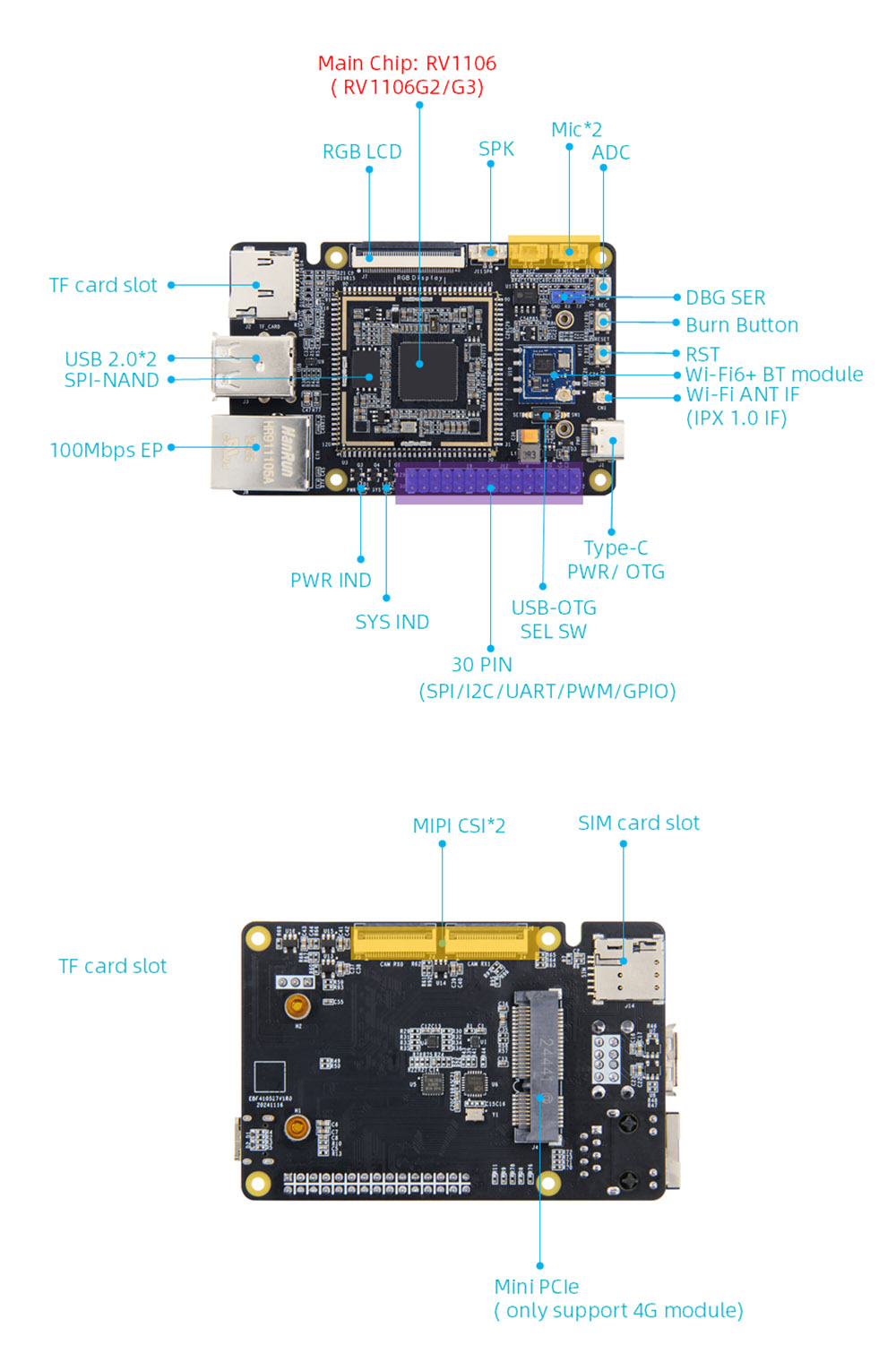

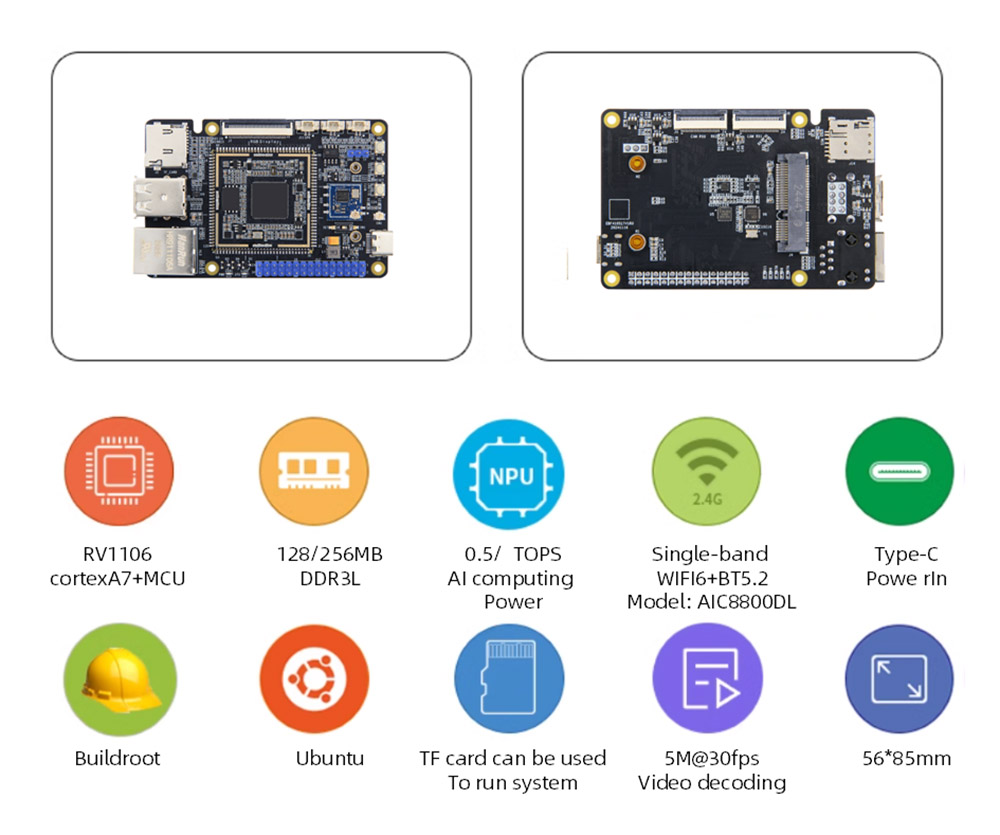

RV1106 emaplaadi riistvara spetsifikatsioonid

 CPU: peamine kiip: RV1106, Cortexa7+MCU

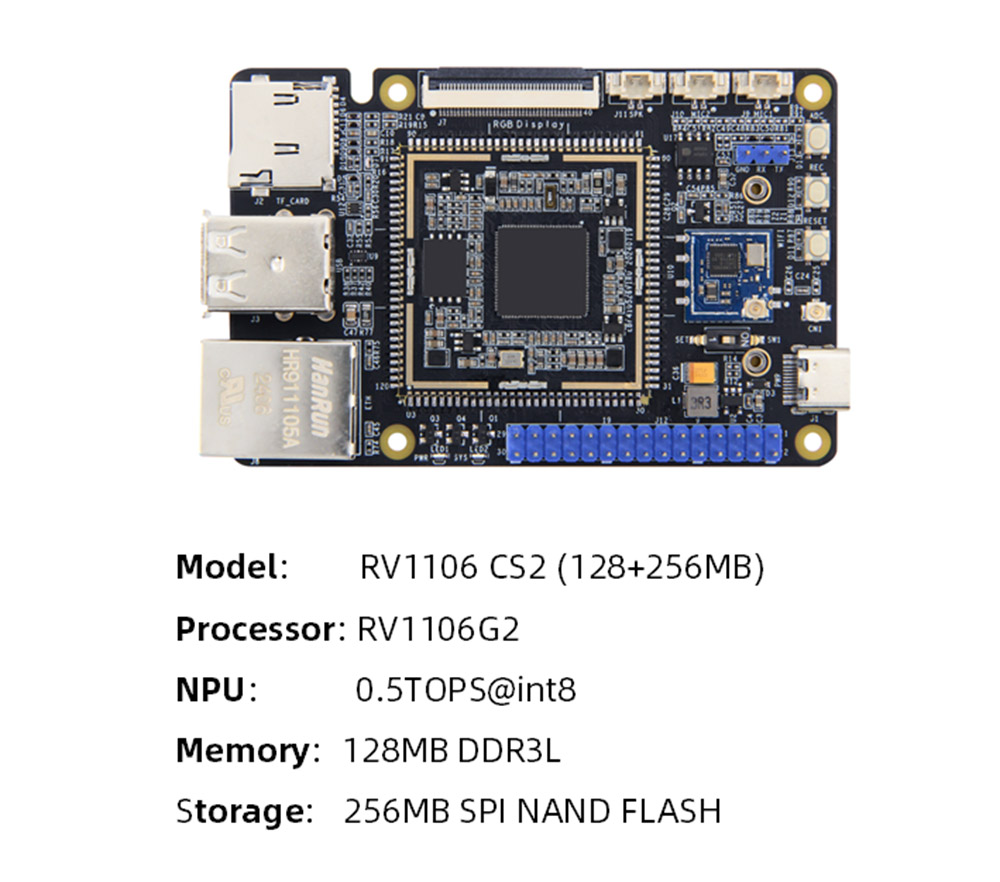

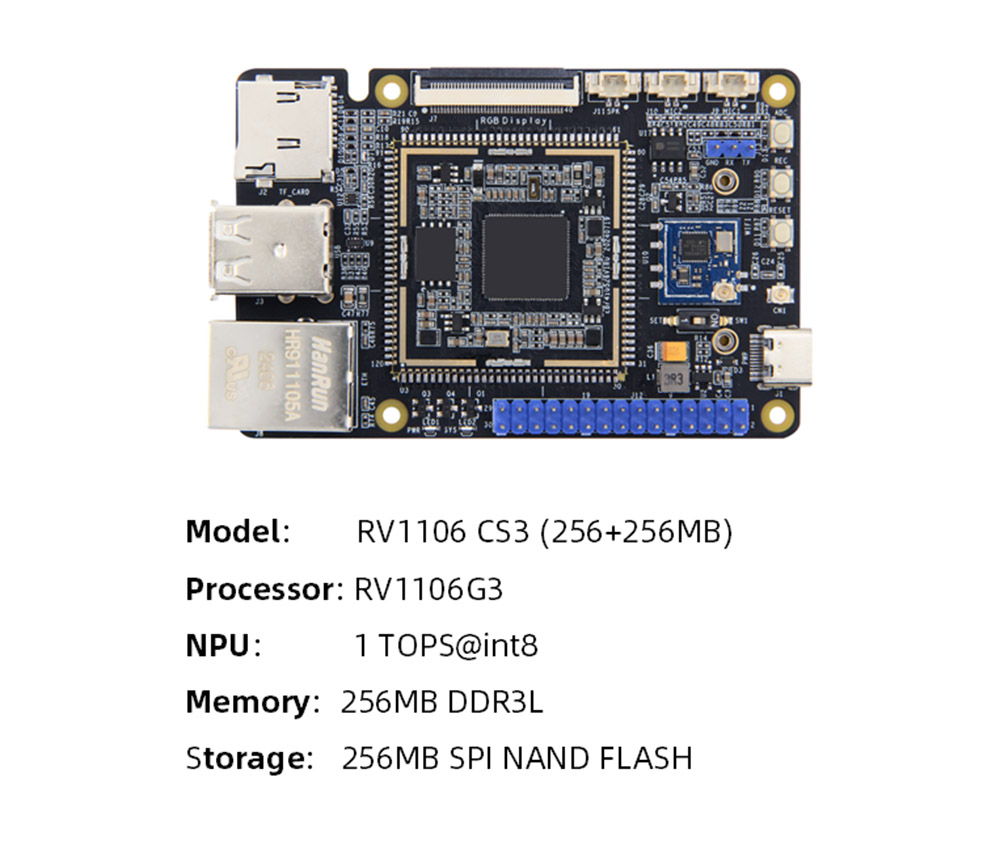

 Mälu: manustatud DDR3L, valikuline RV1106G2: 128MB/RV1106G3: 256MB

 Salvestus: SPI-NAND välk, maht: 256 MB

 AI Computing Power: RV1106G2: 0.5TOps@int8.RV1106G3: 1tops@Int8

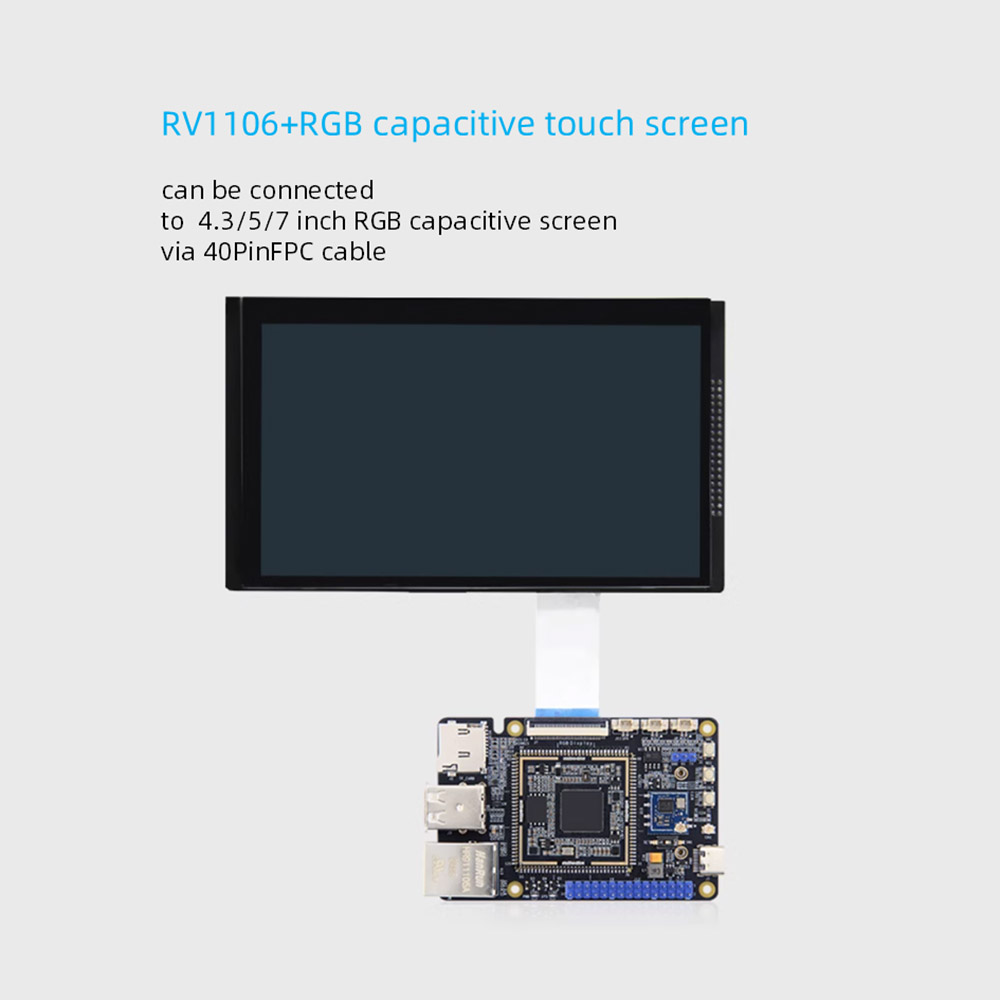

 Kuvamine: 40Pin FPC liides 0,5 mm vahekaugus, 18-bitise RGB-liidese ajastus, saab otse ühendada meie 4,3/5/7-tollise RGB-liidese mahtuvusliku ekraaniga FPC-kaabli kaudu

 Kaamera: kaks 2Lanes Mipicsi sisendit, ühe kanal toetab kuni 5m@30 kaadri sisendit, kahekanal toetab kuni 1080p@30 kafps samaaegset sisendit

 Võimsuse liides: 5V@1A alalisvoolu sisend, C-tüüpi liides, saab kasutada ka piltide põletamiseks

 Ethernet: 100m Etherneti port*1, toetab 10/100Mbps andmeedastuse kiirust

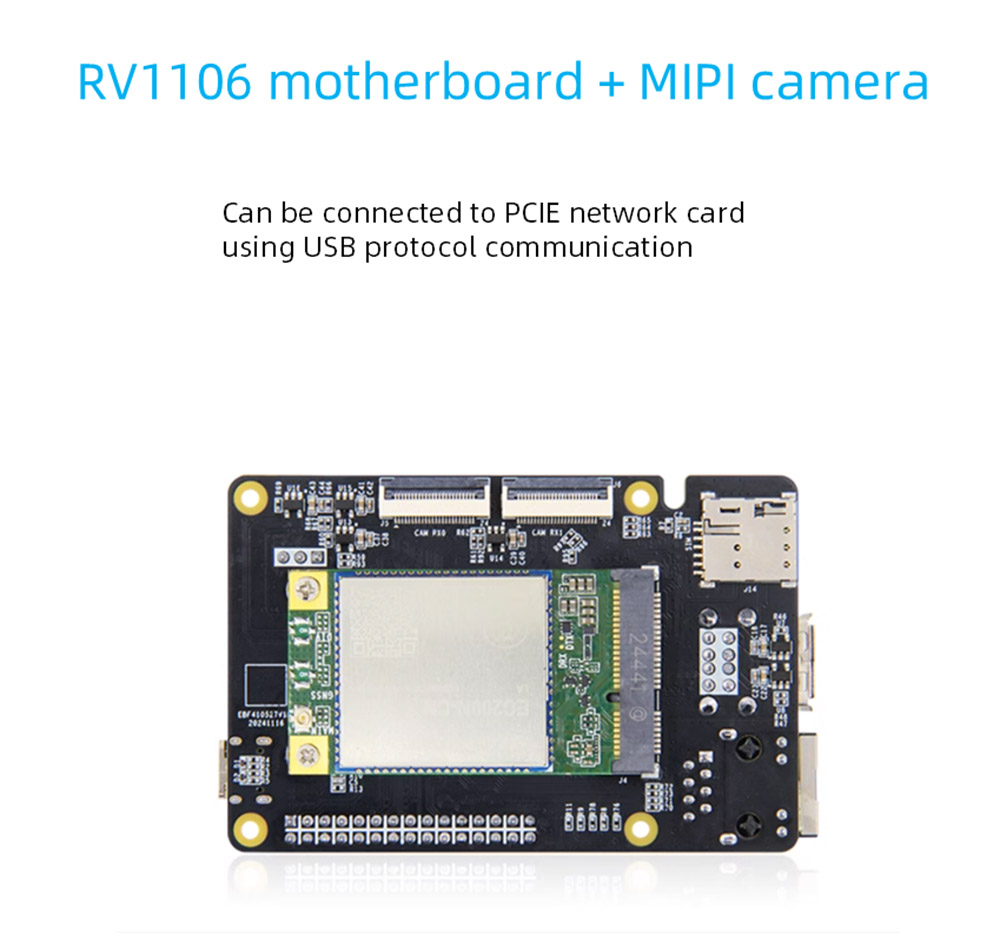

 PCLE-liides: mini-pcle-liides*1, saab ühendada PCIE võrgukaardi USB-protokolli kommunikatsiooni abil

 SIM -kaart: SIM -kaardi hoidja*1, SIM -kaardi funktsiooni tuleb kasutada 4G mooduliga

 TF -kaardihoidja: SD2.0 liides, toetab kuni 512 GB, toetab TF -kaardi alglaadimissüsteemi

 USB2.0: USB-host A-A-liides*2

 USB-OTG: host, kui lülitatakse A-tüüpi A-le, seade C-tüüpi C-le.

 Valikulüliti

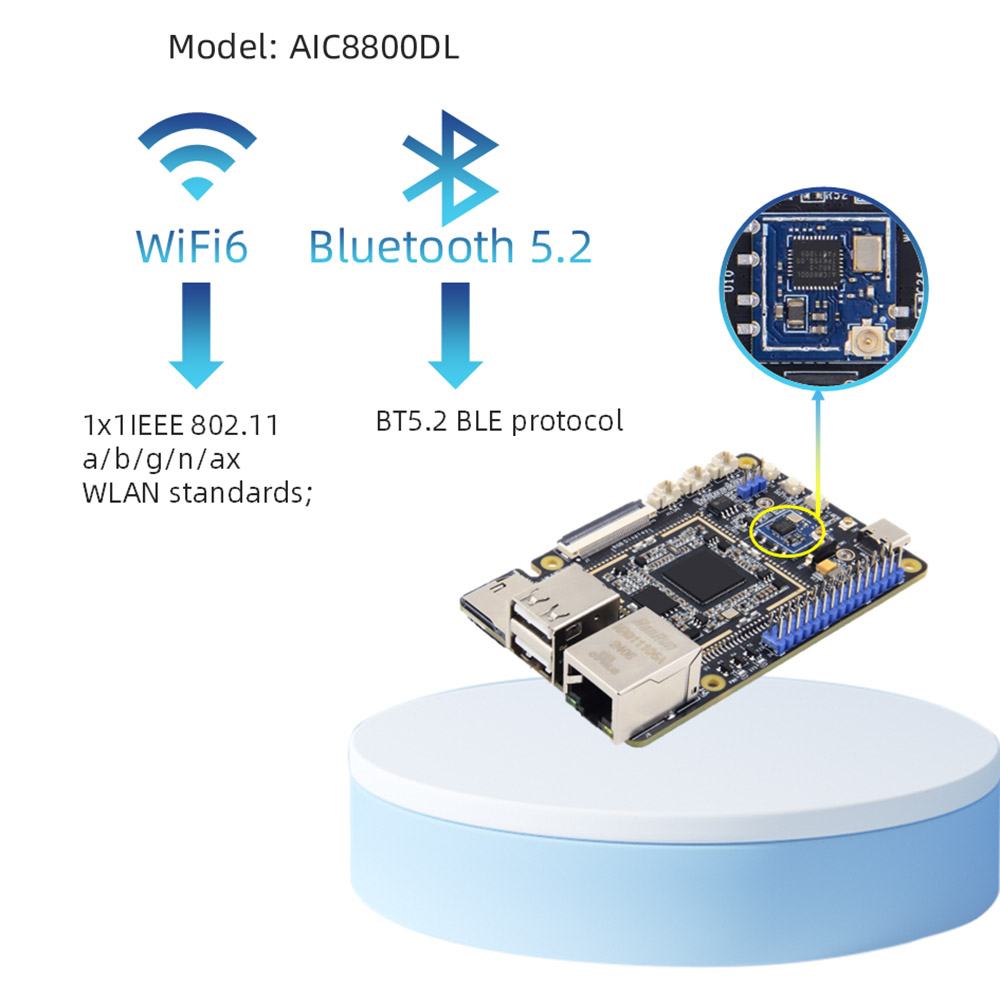

 WiFi+Bluetooth: pardale tugi 2,4GWIFI6+BT5.2 BLE, mudel: AIC8800DL30

 IO liides: PIN2.54 PIN -liides, toetab GPIO, SPI, I2C, UART, PWM -funktsiooni

 Silumine jadaport: vaikeparameeter 115200-8-N-1

 heli: mikrofoni liides*2, kahe kanaliga mikrofoni sisend; Kõlari liides*1, ühe kanaliga SPK taasesitus (vasak kanal)

 nupud: nupp lähtestamine*1; Põlemisnupp*1; ADC nupp*1

 LED: toitenäitaja*1; Süsteemi indikaator*1

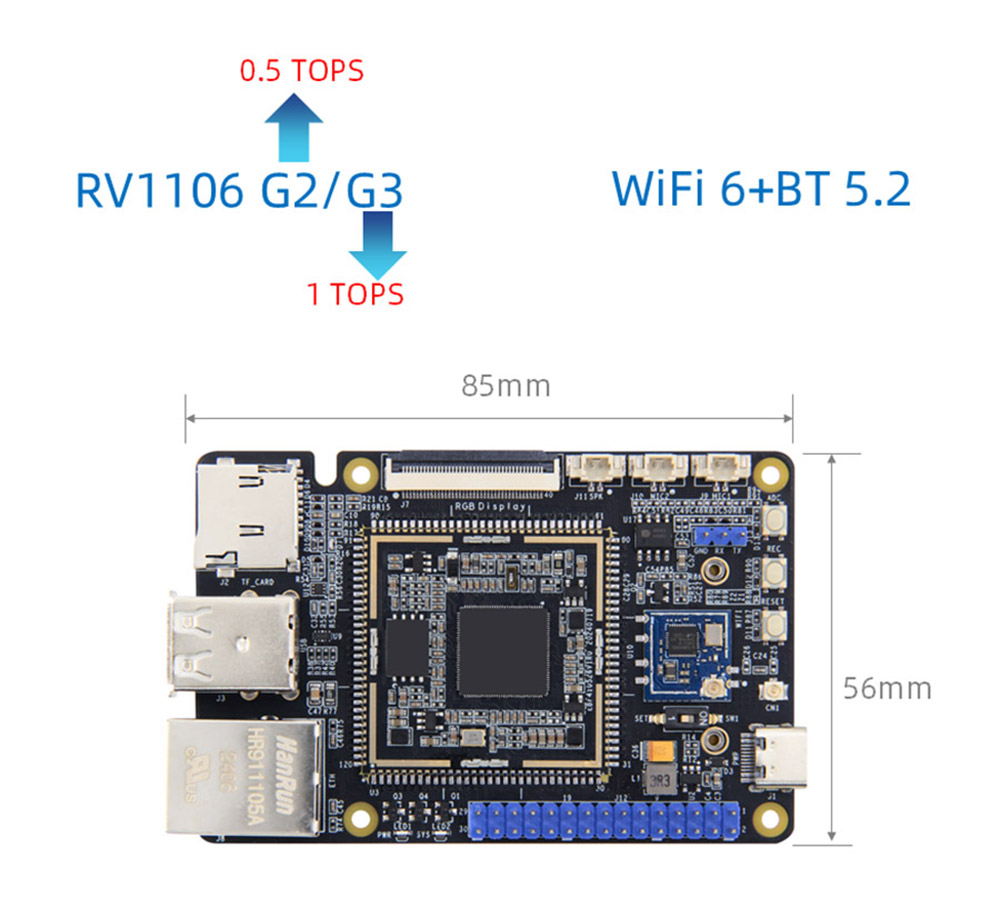

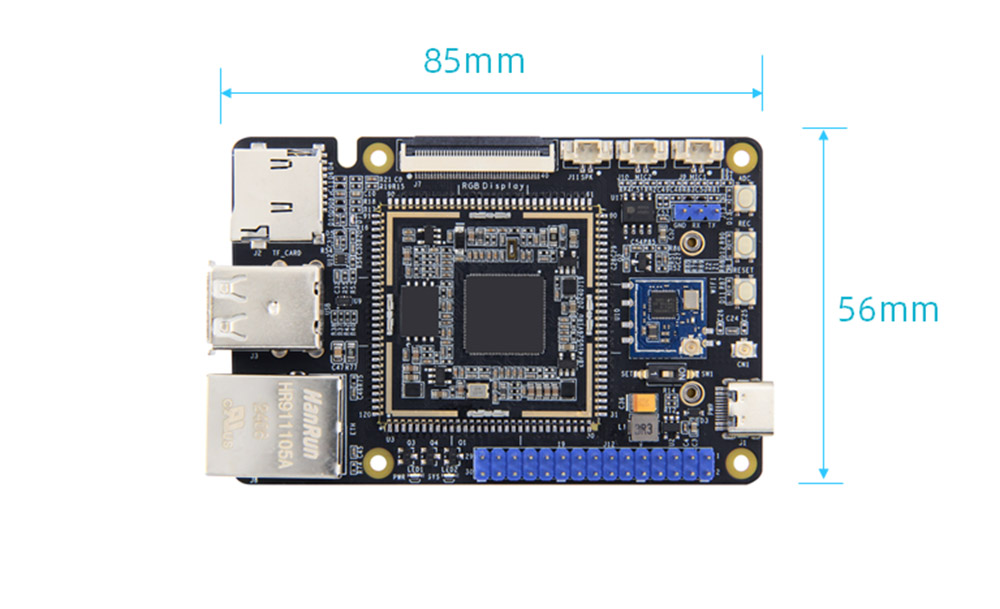

 Suurus: 56*85mm

Saadaval on vastav põhiplaadil

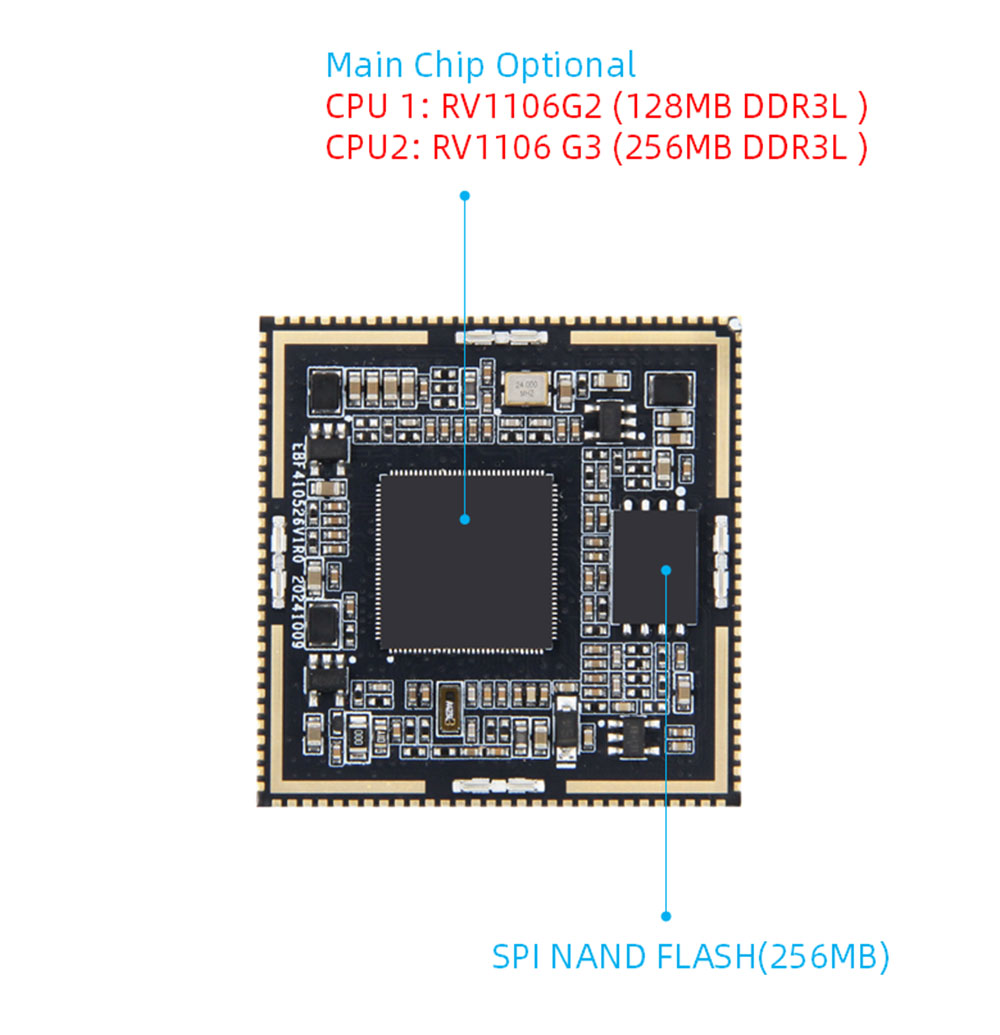

Põhiplaadi riistvara konfiguratsioon

 CPU: peamine kiip: RV1106, Cortexa7+MCU

 Mälu: manustatud DDR3L, valikuline RV1106G2: 128MB/RV1106G3: 256MB

 Salvestus: 256 MB spinand Flash

 AI arvutusvõimsus: RV1106G2: 0,5TOps@int8, RV1106G3: 1tops@Int8

 Liides: välja arvatud spinand -välk, 10 on täielikult välja viidud, sealhulgas 84 GPOO -d, sealhulgas 1 NPOR lähtestamise tihvt ja 3 USB -spetsiaalset tihvti

 PCB: 4 kihti, keelekümbluse kuldkujundus

 Suurus: 35*35mm

Signaalikohvid

 Võrguport: 1 100 m Ethernet

 jadaport: 6

 I²C: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 Kaamera: 2

 JTAG: 1

 LCD: 1

RV1106 juhatuse üksikasjad
