TC-PX30 põhiplaat templiaugu jaoks: Rockchip TC-PX30 SOM võtab kasutusele Rockchip PX30 (cortex A35 neljatuumaline) protsessori, 1,3 GHz, mali-G31 graafikaprotsessori ja toetab OpenGL ES3.2, Vulkan 1.0, OpenCL2.0 1080p 60 kaadrit sekundis H.264 ja H.265 video riistvara dekodeerimine. Lisaks sellele on TC-PX30 SOM varustatud 1 GB/2 GB LPDDR3, 8 GB/16 GB/32 GB eMMC kiire salvestusruumi ja sõltuva toitehaldussüsteemi ning võrgu laiendamise võimalusega, ja rikkalikud liidesed; See toetab Android 8.1, Linuxi ja Ubuntu OS -i.

Saada päring

Tootekirjeldus

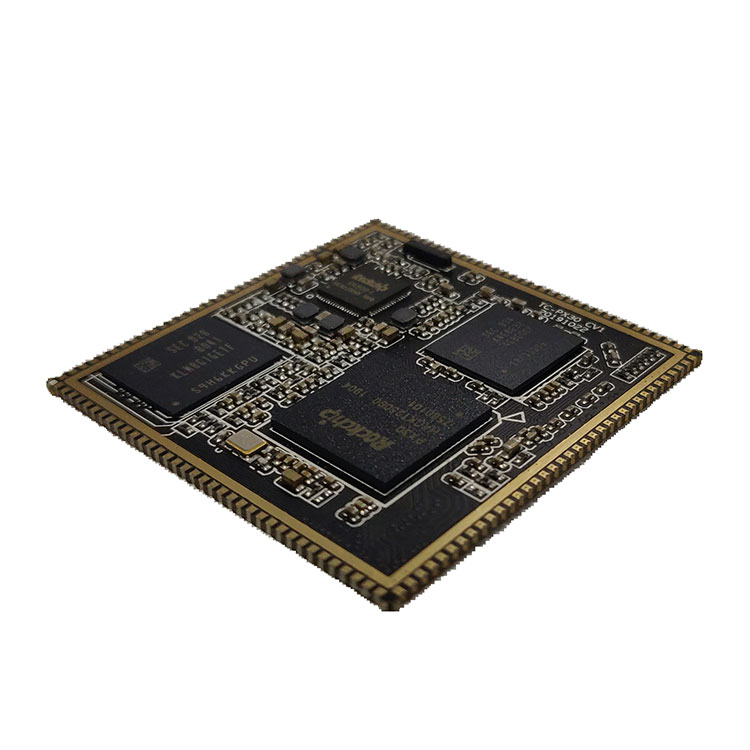

Rockchipi TC-PX30 põhiplaat (mooduli TC-PX30 templiaukude süsteem)

1. TTC-PX30 südamikplaat templi aukude tutvustuseks

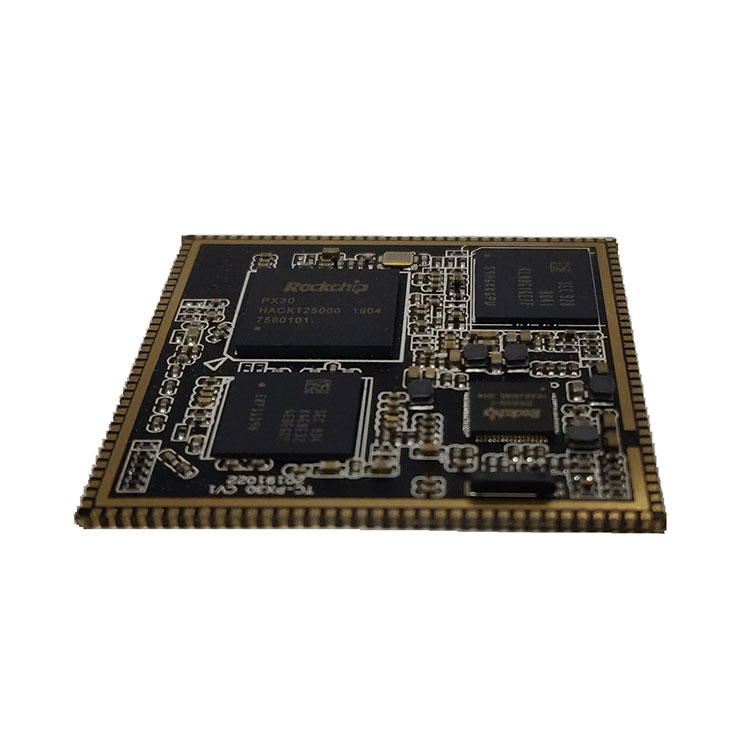

Rockchipi TC-PX30 põhiplaat (mooduli TC-PX30 templiaukude süsteem)
TC-PX30 SOM võtab 1080p 60 kaadrit sekundis H.264 ja H.265 toeks Rockchip PX30 (cortex A35 neljatuumaline) protsessori, 1,3 GHz, mali-G31 graafikaprotsessori ja toetab OpenGL ES3.2, Vulkan 1.0, OpenCL2.0 video riistvara dekodeerimine.

Lisaks sellele on TC-PX30 SOM varustatud 1 GB/2 GB LPDDR3, 8 GB/16 GB/32 GB eMMC kiire salvestusruumi ja sõltuva toitehaldussüsteemi ning võrgu laiendamise võimalusega ja rikkalike liidestega; See toetab Android 8.1, Linuxi ja Ubuntu OS -i.

Ja TC-PX30 SOM võtab ette tempelaugu, mis on tugeva mastaapsusega, üle 144PIN ja 1,3 GHz. Selle trükkplaadil on 6-kihiline keelekümbluskuld.
TC-PX30 SOM Omadused:
l Suurus: 45mm*45mm
lRK809 PMU tagab, et see töötab stabiilselt ja usaldusväärselt
l Toetab erinevaid eMMC -sid, vaikimisi 8 GB eMMC -d
lÜhe kanaliga LPDDR3, vaikimisi 1 GB LPDDR3 ja 2 GB valikuline
lAndroid 8.1, Linux ja Ubuntu OS
l144 PIN, kaasas Protsessor kõik PIN -koodid
lToetage topeltekraani näitust
ThinkCore'i avatud lähtekoodiga platvormi põhiplaadid ja arendusplaadid. ThinkCore'i täielik komplekt riistvara ja tarkvara kohandamise teenuseid, mis põhinevad Rockchip socsil, toetab kliendi disainiprotsessi, alates varasematest arendusetappidest kuni eduka masstootmiseni.

Laudade disainiteenused
Kohandatud kandeplaadi ehitamine vastavalt klientide nõudmistele
Meie SoM -i integreerimine lõppkasutaja riistvarasse, et vähendada kulusid ja vähendada jalajälge ning lühendada arendustsüklit

Tarkvaraarendusteenused
Püsivara, seadme draiverid, BSP, vahevara
Teisaldamine erinevatesse arenduskeskkondadesse
Integreerimine sihtplatvormiga

Tootmisteenused
Komponentide hankimine
Tootmismaht suureneb
Kohandatud märgistamine
Täielikud võtmed kätte lahendused

Sisseehitatud teadus- ja arendustegevus
Tehnoloogia
- Madal OS: Android ja Linux, et avada Geniatechi riistvara
- Draiveri teisaldamine: kohandatud riistvara jaoks riistvara ehitamine OS -i tasemel
Turvalisus ja autentne tööriist: riistvara õige töö tagamiseks

2. TC-PX30 südamikplaat templi aukude parameetri jaoks (spetsifikatsioon)

Struktuuri parameeter

Välimus

Templi auk

Suurus

45mm*45mm

PIN -samm

1,2 mm

PIN-kood

144PIN

Kiht

6 kihti

Süsteemi konfiguratsioon

Protsessor

Rockchip PX30, neljatuumaline A35 1,3 GHz

RAM

Vaikimisi 1 GB LPDDR3, 2 GB valikuline

EMMC

4 GB/8 GB/16 GB/32 GB emmc valikuline - vaikimisi 8 GB

Toite IC

RK809

Liideste parameetrid

Ekraan

RGBã € LVDSã € MIPI väljund

Puudutage

Mahtuvuslik puudutus, usb või jadaportide takistuslik puudutus

Heli

AC97/IIS liides, toetab salvestamist ja taasesitamist

SD -kaart

1 kanali SDIO väljund

EMMC

emmconboardi liides, muud PIN -väljundit pole

Ethernet

100M baiti Ethernet

USB HOST

1 kanal HOST2.0

USB OTG

1kanalOTG2.0

UART

6 kanaliga jadaport, toetavad voolavust

PWM

8 kanalit PWM -väljund

IIC

4 kanalitIIC väljund

SPI

2 kanaliga SPI väljund

ADC

3 kanalit ADC väljund

Kaamera

1 kanal MIPI CSI sisend


3. TTC-PX30 põhiplaat templi aukude funktsiooni ja rakenduse jaoks

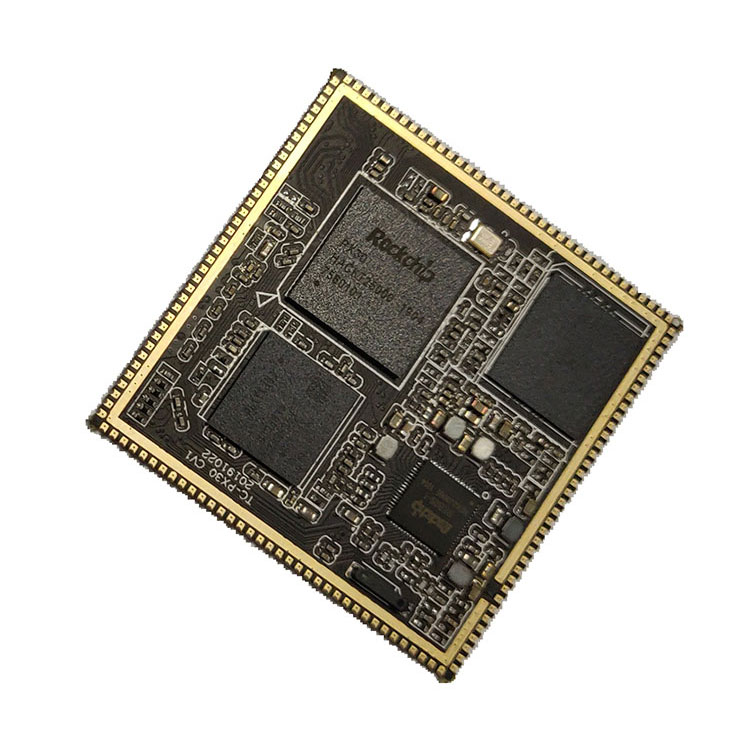

Rockchipi TC-PX30 põhiplaat (mooduli TC-PX30 templiaukude süsteem)
TC-PX30 SOM Omadused:
l Suurus: 45mm*45mm
lRK809 PMU tagab, et see töötab stabiilselt ja usaldusväärselt
l Toetab erinevaid eMMC -sid, vaikimisi 8 GB eMMC -d
lÜhe kanaliga LPDDR3, vaikimisi 1 GB LPDDR3 ja 2 GB valikuline
lAndroid 8.1, Linux ja Ubuntu OS
l144 PIN, kaasas Protsessor kõik PIN -koodid
lToetage topeltekraani näitust

Rakendusstsenaarium
TC-PX30 sobib AIOT-toodete, sõidukite juhtimise, mänguseadmete, kaubanduslike kuvamisseadmete, meditsiiniseadmete, müügiautomaatide, tööstusarvutite jne jaoks.



4.TC-PX30 südamikplaat templi aukude üksikasjade jaoks

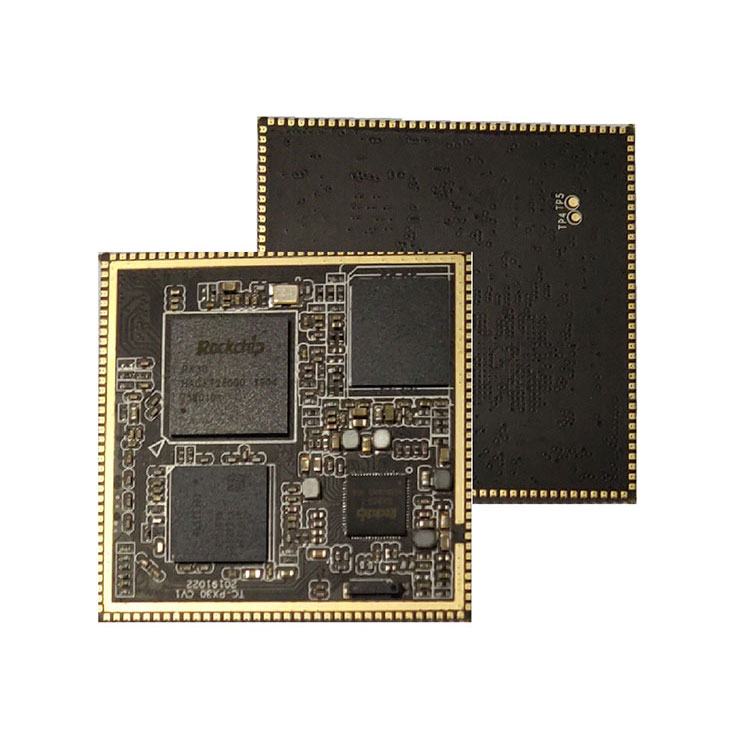

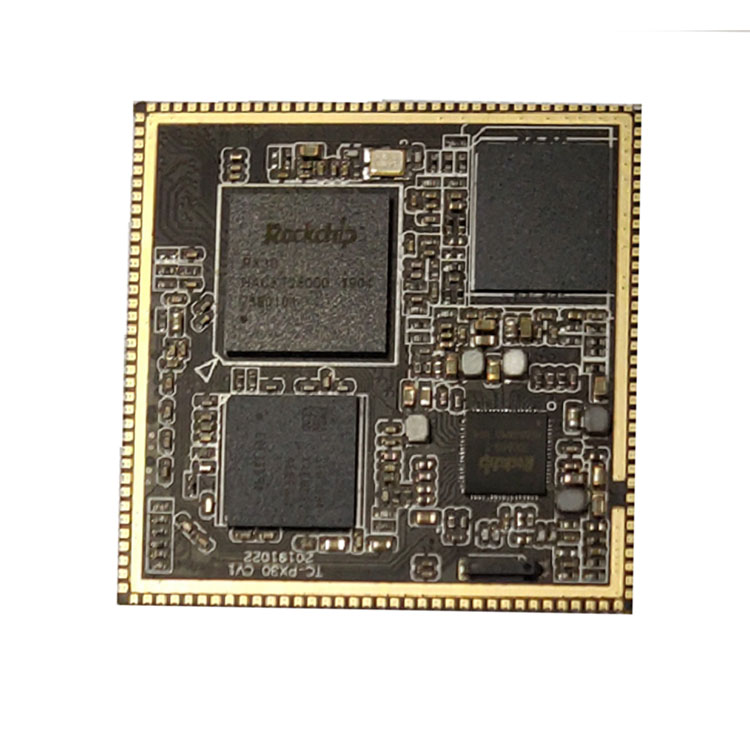

Rockchip TC-PX30 põhiplaat (TC-PX30 templi aukude süsteem moodulil) Eestvaade

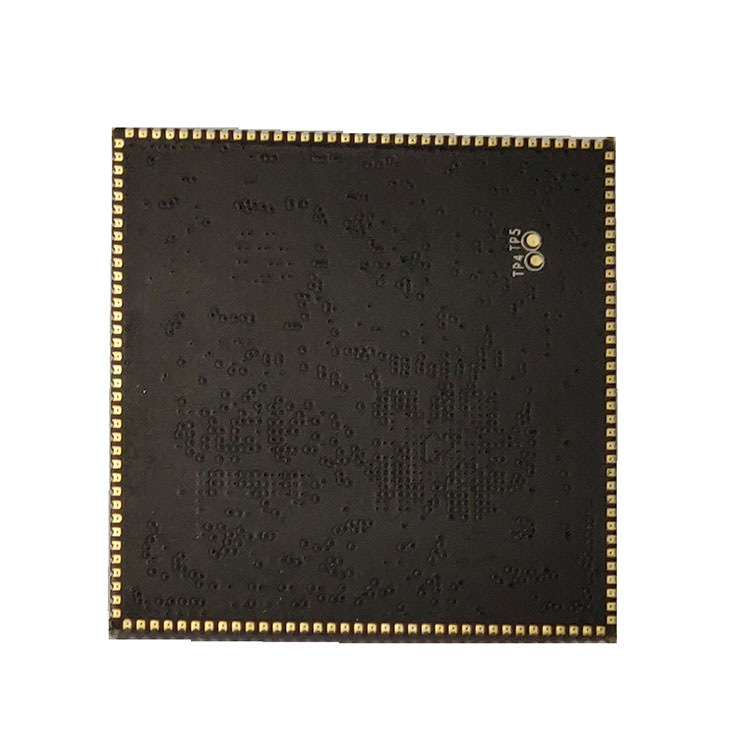

Rockchipi TC-PX30 põhiplaat (TC-PX30 templi aukude süsteem moodulil) tagantvaade



Rockchipi TC-PX30 põhiplaat (mooduli TC-PX30 templiaukude süsteem)



Arenguameti välimus
Lisateavet TC-PX30 arendusplaadi kohta leiate TC-PX30 arendusplaadi tutvustusest.



TC-PX30 arendusplaat


5.TC-PX30 põhiplaat templi aukude kvalifikatsiooni jaoks
Tootmisettevõttes on Yamaha imporditud automaatsed paigutusliinid, Saksa Essa selektiivne lainejootmine, jootepasta kontroll 3D-SPI, AOI, röntgen, BGA ümbertöötlusjaam ja muud seadmed ning sellel on protsessivool ja range kvaliteedikontrolli juhtimine. Tagage südamikplaadi töökindlus ja stabiilsus.



6. Tarne, kohaletoimetamine ja teenindamine
Meie ettevõtte poolt praegu käivitatud ARM -platvormide hulka kuuluvad lahendused RK (Rockchip) ja Allwinner. RK lahenduste hulka kuuluvad RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Allwinner lahenduste hulka kuulub A64; tootevormid hõlmavad südamikuplaate, arendusplaate, tööstusliku juhtimise emaplaate, tööstuskontrolli integreeritud plaate ja komplektseid tooteid. Seda kasutatakse laialdaselt kaubanduslikus väljapanekus, reklaamimasinas, hoone jälgimises, sõidukiterminalis, intelligentses identifitseerimises, intelligentses IoT -terminalis, tehisintellekti, Aiot, tööstuse, rahanduse, lennujaama, tolli, politsei, haigla, kodu nutika, hariduse, tarbeelektroonika jms.
ThinkCore'i avatud lähtekoodiga platvormi põhiplaadid ja arendusplaadid. ThinkCore'i täielik komplekt riistvara ja tarkvara kohandamise teenuseid, mis põhinevad Rockchip socsil, toetab kliendi disainiprotsessi, alates varasematest arendusetappidest kuni eduka masstootmiseni.

Laudade disainiteenused
Kohandatud kandeplaadi ehitamine vastavalt klientide nõudmistele
Meie SoM -i integreerimine lõppkasutaja riistvarasse, et vähendada kulusid ja vähendada jalajälge ning lühendada arendustsüklit

Tarkvaraarendusteenused
Püsivara, seadme draiverid, BSP, vahevara
Teisaldamine erinevatesse arenduskeskkondadesse
Integreerimine sihtplatvormiga

Tootmisteenused
Komponentide hankimine
Tootmismaht suureneb
Kohandatud märgistamine
Täielikud võtmed kätte lahendused

Sisseehitatud teadus- ja arendustegevus
Tehnoloogia
- Madal OS: Android ja Linux, et avada Geniatechi riistvara
- Draiveri teisaldamine: kohandatud riistvara jaoks riistvara ehitamine OS -i tasemel
Turvalisus ja autentne tööriist: riistvara õige töö tagamiseks

Tarkvara ja riistvara teave
Põhiplaat pakub skemaatilisi diagramme ja bittide arvu diagramme, arendusplaadi alumine plaat pakub riistvarateavet, näiteks PCB lähtefailid, tarkvara SDK paketi avatud lähtekood, kasutusjuhendid, juhenddokumendid, silumisplaastrid jne.

7. KKK
1. Kas teil on tuge? Millist tehnilist tuge on olemas?
Thinkcore'i vastus: pakume põhiplaadi arendusplaadi lähtekoodi, skemaatilist diagrammi ja tehnilist juhendit.
Jah, tehniline tugi, võite esitada küsimusi e -posti või foorumite kaudu.

Tehnilise toe ulatus
1. Mõista, milliseid tarkvara- ja riistvararessursse arendusplaadil pakutakse
2. Kuidas käivitada pakutud testprogramme ja näiteid, et arendusplaat normaalselt tööle hakkaks
3. Kuidas värskendussüsteemi alla laadida ja programmeerida
4. Tehke kindlaks, kas viga on olemas. Järgmised küsimused ei kuulu tehnilise toe reguleerimisalasse, pakutakse ainult tehnilisi arutelusid
´´. Kuidas mõista ja muuta lähtekoodi, ise lahtivõtmist ja trükkplaatide jäljendamist
"µ. Kuidas operatsioonisüsteemi kompileerida ja siirdada
⑶. Probleemid, millega kasutajad enesearendamisel kokku puutuvad, st kasutajate kohandamise probleemid
Märkus. Me määratleme "kohandamise" järgmiselt. Oma vajaduste realiseerimiseks kujundavad, valmistavad või muudavad kasutajad ise mis tahes programmikoode ja -seadmeid.

2. Kas saate tellimusi vastu võtta?
Thinkcore vastas:
Meie pakutavad teenused: 1. Süsteemi kohandamine; 2. Süsteemi kohandamine; 3. Edendada arengut; 4. Püsivara uuendamine; 5. riistvara skemaatiline disain; 6. PCB paigutus; 7. Süsteemi uuendamine; 8. Arenduskeskkonna ehitus; 9. Rakenduse silumismeetod; 10. Katsemeetod. 11. Rohkem kohandatud teenuseid ””

3. Millistele detailidele tuleks androidi põhiplaati kasutades tähelepanu pöörata?
Igal tootel on pärast teatud perioodi kasutamist mõned sellised väikesed probleemid. Muidugi pole androidi tuumplaat erand, kuid kui te seda korralikult hooldate ja kasutate, pöörake tähelepanu detailidele ja paljud probleemid on lahendatavad. Tavaliselt pöörake tähelepanu väikestele detailidele, saate endale palju mugavust tuua! Usun, et olete kindlasti valmis proovima. .

Kõigepealt peate android -südamikplaadi kasutamisel pöörama tähelepanu pingevahemikule, mida iga liides võib vastu võtta. Samal ajal veenduge, et pistik sobiks ning positiivsed ja negatiivsed suunad.

Teiseks on väga oluline ka android -põhiplaadi paigutamine ja transport. See tuleb paigutada kuiva, madala niiskusega keskkonda. Samal ajal on vaja pöörata tähelepanu antistaatilistele meetmetele. Sel viisil ei kahjustata androidi põhiplaati. See võib vältida android -südamiku plaadi korrosiooni kõrge niiskuse tõttu.


Kolmandaks, android -südamiku plaadi sisemised osad on suhteliselt habras ning tugev peksmine või surve võib kahjustada android -tuumplaadi sisemisi komponente või trükkplaadi painutamist. ja nii. Püüdke mitte lubada androidi põhiplaati kasutamise ajal kõvade esemete vastu

4. Mitu tüüpi pakette on ARM -i sisseehitatud põhiplaatide jaoks üldiselt saadaval?
Sisseehitatud ARM -põhiplaat on elektrooniline emaplaat, mis pakendab ja ümbritseb arvuti või tahvelarvuti põhifunktsioone. Enamik ARM -i sisseehitatud tuumplaate integreerib protsessori, mäluseadmed ja tihvtid, mis on ühendatud tugi abil tagaplaadiga, et realiseerida süsteemi kiip teatud valdkonnas. Inimesed nimetavad sellist süsteemi sageli ühekiibiliseks mikroarvutiks, kuid seda tuleks täpsemalt nimetada varjatud arendusplatvormiks.

Kuna põhiplaat integreerib südamiku ühised funktsioonid, on selle mitmekülgsus, et põhiplaat saab kohandada erinevaid taustaplaane, mis parandab oluliselt emaplaadi arendustõhusust. Kuna ARM -i sisseehitatud põhiplaat on eraldatud iseseisva moodulina, vähendab see ka arendusraskusi, suurendab süsteemi töökindlust, stabiilsust ja hooldatavust, kiirendab turule jõudmise aega, professionaalseid tehnilisi teenuseid ja optimeerib tootekulusid. Paindlikkuse kaotus.

ARM-i põhiplaadi kolm põhiomadust on: madal energiatarve ja tugevad funktsioonid, 16-bitine/32-bitine/64-bitine kahekordne käsukomplekt ja arvukalt partnereid. Väike suurus, madal energiatarve, madal hind, kõrge jõudlus; toetab pöidla (16-bitine)/ARM (32-bitine) kahekordset käskude komplekti, ühildub 8-bitiste/16-bitiste seadmetega; kasutatakse suurt hulka registreid ja käskude täitmise kiirus on kiirem; Enamik andmeoperatsioone viiakse lõpule registrites; adresseerimisrežiim on paindlik ja lihtne ning täitmise efektiivsus on kõrge; juhendi pikkus on fikseeritud.

Si NuclearTehnoloogia AMR -seeria sisseehitatud põhiplaatide tooted kasutavad neid ARM -platvormi eeliseid hästi. Komponendid Protsessor protsessor on tuumplaadi kõige olulisem osa, mis koosneb aritmeetikaseadmest ja kontrollerist. Kui RK3399 põhiplaat võrdleb arvutit inimesega, siis on Protsessor tema süda ja selle oluline roll on sellest näha. Olenemata sellest, millist Protsessor -d saab selle sisemise struktuuri kokku võtta kolmeks osaks: juhtseade, loogikaseade ja salvestusseade.

Need kolm osa koordineerivad üksteist, et analüüsida, hinnata, arvutada ja kontrollida arvuti erinevate osade koordineeritud tööd.

Mälu Mälu on komponent, mida kasutatakse programmide ja andmete salvestamiseks. Arvuti puhul saab ainult mälumahu korral sellel olla normaalse töö tagamiseks mälufunktsioon. Säilitamistüüpe on mitut tüüpi, mida saab vastavalt nende kasutamisele jagada põhi- ja lisamahutiteks. Põhimälu nimetatakse ka sisemälluks (edaspidi mälu) ja lisamälu ka välismäluks (edaspidi välismälu). Väline salvestusruum on tavaliselt magnetkandja või optilised kettad, näiteks kõvakettad, disketid, lindid, CD -d jne, mis suudavad teavet pikka aega salvestada ega sõltu teabe salvestamiseks elektrist, vaid neid juhivad mehaanilised komponendid. kiirus on palju aeglasem kui protsessoril.

Mälu viitab emaplaadi salvestuskomponendile. See on komponent, millega Protsessor otse suhtleb ja kasutab seda andmete salvestamiseks. See salvestab andmed ja programmid, mida praegu kasutatakse (st täitmisel). Selle füüsiline olemus on üks või mitu rühma. Integreeritud ahel andmete sisestamise ja väljundi ning andmete salvestamise funktsioonidega. Mälu kasutatakse ainult programmide ja andmete ajutiseks salvestamiseks. Kui toide on välja lülitatud või on tekkinud elektrikatkestus, lähevad selles olevad programmid ja andmed kaduma.

Põhiplaadi ja alumise plaadi vaheliseks ühendamiseks on kolm võimalust: plaadi ja plaadi pistik, kuldne sõrm ja templi auk. Kui võetakse kasutusele plaatide vaheliste ühenduste lahendus, on eeliseks: lihtne ühendamine ja lahtiühendamine. Kuid seal on järgmised puudused: 1. Halb seismiline jõudlus. Plaadi ja plaadi vaheline pistik on vibratsiooni tõttu kergesti lahti keeratav, mis piirab südamikuplaadi kasutamist autotoodetes. Südamikplaadi kinnitamiseks võib kasutada selliseid meetodeid nagu liimi väljastamine, kruvimine, vasktraadi jootmine, plastklambrite paigaldamine ja varjestuskatte painutamine. Kuid igaüks neist paljastab masstootmise ajal palju puudusi, mille tagajärjel suureneb defektide määr.

2. Ei saa kasutada õhukeste ja kergete toodete jaoks. Südamikplaadi ja põhjaplaadi vaheline kaugus on samuti suurenenud vähemalt 5 mm -ni ning sellist südamikuplaati ei saa kasutada õhukeste ja kergete toodete väljatöötamiseks.

3. Pistikprogrammi kasutamine võib tõenäoliselt PCBA-d sisemiselt kahjustada. Põhiplaadi pindala on väga suur. Kui tõmbame südamikuplaadi välja, peame esmalt ühe külje jõuga üles tõstma ja seejärel teise poole välja tõmbama. Selle protsessi käigus on südamikuplaadi PCB deformatsioon vältimatu, mis võib viia keevitamiseni. Sisemised vigastused, näiteks lõhenemine. Lõhenenud jooteühendused ei põhjusta lühiajaliselt probleeme, kuid pikaajalisel kasutamisel võivad need vibratsiooni, oksüdeerumise ja muude põhjuste tõttu järk-järgult halvasti kokku puutuda, moodustades avatud ahela ja põhjustades süsteemi rikke.

4. Plaastrite masstootmise defektne määr on kõrge. Sadade tihvtidega tahvliplaadi pistikud on väga pikad ning pistiku ja trükkplaadi vahel kogunevad väikesed vead. Taasjootmise etapis masstootmise ajal tekib PCB ja pistiku vahel sisemine pinge ning see sisemine pinge tõmbab ja deformeerib mõnikord PCBd.

5. Raskused testimisel masstootmise ajal. Isegi kui kasutatakse 0,8 mm sammuga plaadi-plaadi pistikut, on siiski võimatu pistikuga otse ühendust võtta sõrmkübaraga, mis raskendab katseseadme projekteerimist ja valmistamist. Kuigi ületamatuid raskusi pole, avalduvad kõik raskused lõpuks kulude kasvuna ja vill peab pärinema lambast.

Kui võetakse kasutusele kuldsõrme lahendus, on eelised järgmised: 1. Seda on väga mugav ühendada ja lahti ühendada. 2. Kuldsõrme tehnoloogia maksumus on masstootmises väga madal.

Puudused on järgmised: 1. Kuna kuldsõrmeosa peab olema galvaniseeritud, on kullasõrmeprotsessi hind väga kallis, kui väljund on madal. Odava trükkplaatide tehase tootmisprotsess ei ole piisavalt hea. Plaatidega on palju probleeme ja toote kvaliteeti ei saa garanteerida. 2. Seda ei saa kasutada õhukeste ja kergete toodete, näiteks plaatide vaheliste pistikute jaoks. 3. Alumine plaat vajab kvaliteetset sülearvuti graafikakaardi pesa, mis suurendab toote maksumust.

Kui templi aukude skeem on vastu võetud, on puudused järgmised: 1. Seda on raske lahti võtta. 2. Südamikplaadi pindala on liiga suur ja pärast uuesti jootmist on deformeerumise oht ning võib osutuda vajalikuks käsitsi jootmine põhjaplaadile. Kahe esimese skeemi kõiki puudusi pole enam olemas.

5. Kas ütlete mulle põhiplaadi tarneaja?
Thinkcore vastas: Väikesed partii näidistellimused, kui laos on, saadetakse makse kolme päeva jooksul. Suurtes kogustes või kohandatud tellimusi saab tavaolukorras 35 päeva jooksul kohale toimetada
