Arendusplaat Rockchip TC-PX30 koosneb TC-PX30 templiaugust SOM ja kandeplaadist.
Mooduli TC-PX30 süsteem põhineb 64-bitisel neljatuumalisel A35 protsessoril Rockchip PX30. Sagedus on kuni 1,3 GHz. Integreeritud ARM Mali-G31 graafikaprotsessoriga, toetab OpenGL ES3.2, Vulkan 1.0ï¼ŒOpenCL2.0, 1080p 60fts, H.264 ja H.265 video dekodeerimist. See on loodud 1 GB/2 GB LPDDR3, 8 GB/16 GB/32 GB eMMC -ga

Saada päring

Tootekirjeldus

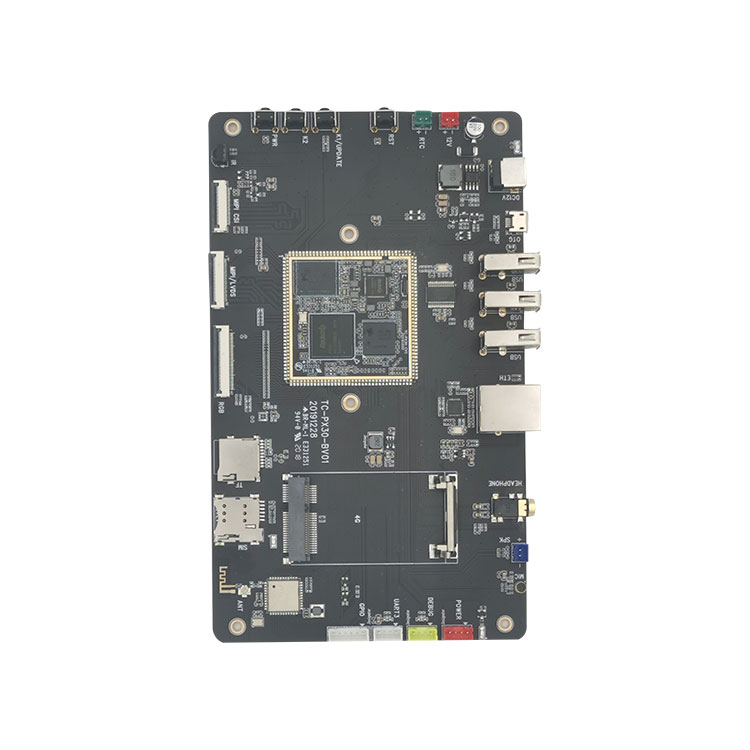

Rockchipi TC-PX30 arendusplaat (TC-PX30 arenduskomplekti kandeplaat)

1. TTC-PX30 arenduskomplekti kandjalaud templi aukude tutvustamiseks
Rockchipi TC-PX30 arendusplaat (TC-PX30 arenduskomplekti kandeplaat)
TC-PX30 arendusplaat koosneb TC-PX30 templiaugust SOM ja kandjaplaadist.

Mooduli TC-PX30 süsteem põhineb 64-bitisel neljatuumalisel A35 protsessoril Rockchip PX30. Sagedus on kuni 1,3 GHz. Integreeritud ARM Mali-G31 graafikaprotsessoriga, toetab OpenGL ES3.2, Vulkan 1.0ï¼ŒOpenCL2.0, 1080p 60fts, H.264 ja H.265 video dekodeerimist. See on loodud 1 GB/2 GB LPDDR3, 8 GB/16 GB/32 GB eMMC -ga,

TC-PX30 kandjaplaat Liidesed: 4G LTE, OTG, USB2.0, 100 miljonit Ethernet, WIFI, bluetooth, audioideo sisend/väljund, G-andur, RGB-ekraan, LVDS/MIPI-ekraan, MIPI-kaamera, TF-kaardi pesa, laiendatud GPIO.

See toetab Android8.1, Linuxi ja Ubuntu OS -i. Lähtekood on avatud.

ThinkCore'i avatud lähtekoodiga platvormi põhiplaadid ja arendusplaadid. ThinkCore'i täielik komplekt riistvara ja tarkvara kohandamise teenuseid, mis põhinevad Rockchip socsil, toetab kliendi disainiprotsessi, alates varasematest arendusetappidest kuni eduka masstootmiseni.

Laudade disainiteenused
Kohandatud kandeplaadi ehitamine vastavalt klientide nõudmistele
Meie SoM -i integreerimine lõppkasutaja riistvarasse, et vähendada kulusid ja vähendada jalajälge ning lühendada arendustsüklit

Tarkvaraarendusteenused
Püsivara, seadme draiverid, BSP, vahevara
Teisaldamine erinevatesse arenduskeskkondadesse
Integreerimine sihtplatvormiga

Tootmisteenused
Komponentide hankimine
Tootmismaht suureneb
Kohandatud märgistamine
Täielikud võtmed kätte lahendused

Sisseehitatud teadus- ja arendustegevus
Tehnoloogia
- Madal OS: Android ja Linux, et avada Geniatechi riistvara
- Draiveri teisaldamine: kohandatud riistvara jaoks riistvara ehitamine OS -i tasemel
Turvalisus ja autentne tööriist: tagamaks, et riistvara töötab õigesti

2. TTC-PX30 arenduskomplekti kandjaplaat templi aukude parameetri jaoks (spetsifikatsioon)

Parameetrid
Välimus			Templiauk SOM + kandeplaat
Suurus			185,5 mm*110,6 mm
Kiht			SOM6-kiht/kandjaplaat 4-kihiline
Süsteemi konfiguratsioon
Protsessor	Rockchip PX30, neljatuumaline A35 1,3 GHz
RAM	Vaikimisi 1 GB LPDDR3, 2 GB valikuline
EMMC	4 GB/8 GB/16 GB/32 GB emmc valikuline - vaikimisi 8 GB
Toite IC	RK809
Liideste parameetrid
Ekraan		RGB, LVDS/MIPI
Puudutage		I2C/USB
Heli		AC97/IIS, toetab salvestamist ja esitamist
SD		1 kanaliga SDIO
Ethernet		100 miljonit
USB HOST		3 kanaliga HOST2.0
USB OTG		1 kanal OTG2.0
UART		2 kanaliga uart, toetage voolu reguleerimist
PWM		1 kanal PWM väljund
IIC		4 kanal II väljund
IR		1
ADC		1 kanal ADC
Kaamera		1 kanaliga MIPI CSI
4G		1 pesa
WIFI/BT		1
GPIO		2
Toite sisend		2 pesa, 12V
RTC sisend		1 pesa
Võimsus		12V/5V/3.3V

3. TTC-PX30 arenduskomplekti kandjalaud templi aukude omaduste ja rakenduste jaoks
Rockchipi TC-PX30 arendusplaat (TC-PX30 arenduskomplekti kandeplaat)
TC-PX30 SOM Omadused:
- Võimsad funktsioonid, rikkalikud liidesed, laiad rakendused.
- Toetab operatsioonisüsteemi Android8.1, Linux, Ubuntu OS. Lähtekood on avatud.
- Suurus on ainult 185,5 mm*110,6 mm, mis on toodete jaoks stabiilne ja usaldusväärne plaat.
Rakendusstsenaarium
TC-PX30 sobib AIOT-toodete, sõidukite juhtimise, mänguseadmete, kaubanduslike kuvamisseadmete, meditsiiniseadmete, müügiautomaatide, tööstusarvutite jne jaoks.

4. TTC-PX30 arenduskomplekti kandjalaud templi aukude üksikasjade jaoks
SOM Välimus

Rockchipi TC-PX30 arendusnõukogu (TC-PX30 arenduskomplekti kandeplaat) Välimus

Rockchipi TC-PX30 arendusplaat (TC-PX30 arenduskomplekti kandeplaat)
PIN -i määratlus

Nr.#	Signaal	Nr.#	Signaal
1	GPIO0_A5	19	LCDC_VSYNC
2	I2C1_SCL	20	LCDC_DEN
3	I2C1_SDA	21	LCDC_D0
4	GPIO0_B4	22	LCDC_D1
5	PWM1	23	LCDC_D2
6	VCC3V3_LCD	24	LCDC_D3
7	LVDS_TX0N	25	LCDC_D4
8	LVDS_TX0P	26	LCDC_D5
9	LVDS_TX1N	27	LCDC_D6
10	LVDS_TX1P	28	LCDC_D7
11	LVDS_CLKN	29	LCDC_D8
12	LVDS_CLKP	30	LCDC_D9
13	LVDS_TX2N	31	LCDC_D10
14	LVDS_TX2P	32	LCDC_D11
15	LVDS_TX3N	33	LCDC_D12
16	LVDS_TX3P	34	LCDC_D13
17	LCDC_CLK	35	LCDC_D14
18	LCDC_HSYNC	36	LCDC_D15
Nr.#	Signaal	Nr.#	Signaal
37	LCDC_D16	55	SDIO_CLK
38	LCDC_D17	56	SDIO_CMD
39	LCDC_D18	57	SDIO_D3
40	LCDC_D19	58	SDIO_D2
41	LCDC_D20	59	GPIO0_B3
42	LCDC_D21	60	GPIO0_B2
43	LCDC_D22	61	GPIO0_A1
44	LCDC_D23	62	GPIO2_B0
45	GPIO0_B5	63	GPIO0_A2
46	GPIO2_B4	64	I2C0_SCL_PMIC
47	GPIO0_A0	65	I2C0_SDA_PMIC
48	UART1_CTS	66	PDM_CLK0
49	UART1_RXD	67	I2S1_SDO
50	UART1_TXD	68	I2S1_SDI
51	UART1_RTS	69	I2S1_LRCK
52	CLKOUT_32K	70	I2S1_SCLK
53	SDIO_D1	71	I2S1_MCLK
54	SDIO_D0	72	GND
Nr.#	Signaal	Nr.#	Signaal
73	MIC2_IN	91	GPIO2_B6
74	MIC1_IN	92	I2C2_SDA
75	HP_SNS	93	I2C2_SCL
76	HPR	94	MIPI_CLKO
77	HPL	95	VCC2V8_DVP
78	SPKP_OUT	96	VCC1V8_DVP
79	SPKN_OUT	97	RMII_RST
80	GND	98	RMII_CLK
81	MIPI_CSI_D3N	99	MAC_MDC
82	MIPI_CSI_D3P	100	RMII_MDIO
83	MIPI_CSI_D2N	101	RMII_RXDV
84	MIPI_CSI_D2P	102	RMII_RXER
85	MIPI_CSI_CLKN	103	RMII_RXD1
86	MIPI_CSI_CLKP	104	RMII_RXD0
87	MIPI_CSI_D1P	105	RMII_TXD0
88	MIPI_CSI_D1N	106	RMII_TXD1
89	MIPI_CSI_D0P	107	RMII_TXEN
90	MIPI_CSI_D0N	108	GND
Nr.#	Signaal	Nr.#	Signaal
109	VCC5V0_SYS	127	FLASH_WRN
110	VCC5V0_SYS	128	FLASH_CS1
111	GND	129	FLASH_RDN
112	GND	130	SDMMC0_D2
113	EXT_EN	131	SDMMC0_D3
114	VCC5V0_HOST	132	SDMMC0_CMD
115	VCC_RTC	133	VCC_SD
116	VCC3V3_SYS	134	SDMMC0_CLK
117	VCC3V0_PMU	135	SDMMC0_D0
118	VCC_1V8	136	SDMMC0_D1
119	OTG_DP	137	SDMMC0_DET
120	OTG_DM	138	RESET_KEY
121	USB_ID	139	POWER_KEY
122	USB_DET	140	ADC0
123	USB_HOST_DM	141	ADC1
124	USB_HOST_DP	142	ADC2
125	FLASH_CS0	143	IR_IN / PWM3
126	FLASH_CLE	144	GPIO0_B7

Arenduslaua riistvaraliidesed Kirjeldus

TC-PX30 arendusplaat

Liideste üksikasjad
EI.#	Nimi	Kirjeldus
ã € 1ã € '	12V IN	12V toite sisend
ã € 2ã € '	RTC nahkhiir	RTC sisendvõimsus
ã € 3ã € '	RST võti	Lähtestamise võti
ã € 4ã € '	Värskendusvõti	Värskendusvõti
ã € 5ã € '	Funktsiooni võti	Funktsiooniklahv
ã € 6ã € '	PWR võti	Toitenupp
ã 7 €	IR	IR vastuvõtt
ã € 8ã € '	CSI kaamera	MIPI CSI kaamera
ã 9 €	MIPI/LVDS	MIPI/LVDS -ekraan
ã € 10ã € '	RGB LCD	RGB ekraan
ã € 11ã € '	G-andur	G-andur
ã € 12ã € '	TF pesa	TF kaardi pesa
ã 13 €	SIM pesa	4G SIM -kaardi pesa
ã 14 €	External & Trace Ant	Wifi/BT antenn, sealhulgas pardal ja pistikupesas
ã 15 €	WIFI/BT	WIFI/BT moodul AP6212
ã 16 €	4G moodul	PCIE 4G mooduli pesa
ã 17 €	GPIO	GPIO laiendamine
ã 18 €	UART3	Uart3ï¼Œttl tasemel
ã 19 €	Silumine Com	Silumine UART
ã € 20ã € '	Toide välja	Võimsus
ã € 21ã € '	LED	LED juhtimine GPIO abil
ã € 22ã € '	MIC	Helisisend
ã € 23ã € '	SPK	kõlarite väljund
ã € 24ã € '	HeadPhone	Heli kõrvaklappide väljund
ã 25 €	ETH RJ45	100 miljonit Ethernet RJ45
ã € 26ã € '	USB2.0 X 3	3*USB2.0 HOST TypeA
ã 27 €	OTG	OTG mini USB
ã € 28ã € '	TC-PX30 põhiplaat	TC-PX30 SOM

5.TC-PX30 arenduskomplekti kandjalaud templi aukude kvalifikatsiooni jaoks
Tootmisettevõttes on Yamaha imporditud automaatsed paigutusliinid, Saksa Essa selektiivne lainejootmine, jootepasta kontroll 3D-SPI, AOI, röntgen, BGA ümbertöötlusjaam ja muud seadmed ning sellel on protsessivool ja range kvaliteedikontrolli juhtimine. Tagage südamikplaadi töökindlus ja stabiilsus.

6. Tarne, kohaletoimetamine ja teenindamine
Meie ettevõtte poolt praegu käivitatud ARM -platvormide hulka kuuluvad lahendused RK (Rockchip) ja Allwinner. RK lahenduste hulka kuuluvad RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Allwinner lahenduste hulka kuulub A64; tootevormid hõlmavad südamikuplaate, arendusplaate, tööstusliku juhtimise emaplaate, tööstuskontrolli integreeritud plaate ja komplektseid tooteid. Seda kasutatakse laialdaselt kaubanduslikus väljapanekus, reklaamimasinas, hoone jälgimises, sõidukiterminalis, intelligentses identifitseerimises, intelligentses IoT -terminalis, tehisintellekti, Aiot, tööstuse, rahanduse, lennujaama, tolli, politsei, haigla, kodu nutika, hariduse, tarbeelektroonika jms.

Thinkcore'i avatud lähtekoodiga platvormi põhiplaadid ja arendusplaadid. Thinkcore'i täielik komplekt riistvara ja tarkvara kohandamise teenuseid, mis põhinevad Rockchip socsil, toetab kliendi disainiprotsessi, alates varasematest arendusetappidest kuni eduka masstootmiseni.

Laudade disainiteenused
Kohandatud kandeplaadi ehitamine vastavalt klientide nõudmistele
Meie SoM -i integreerimine lõppkasutaja riistvarasse, et vähendada kulusid ja vähendada jalajälge ning lühendada arendustsüklit

Tarkvaraarendusteenused
Püsivara, seadme draiverid, BSP, vahevara
Teisaldamine erinevatesse arenduskeskkondadesse
Integreerimine sihtplatvormiga

Tootmisteenused
Komponentide hankimine
Tootmismaht suureneb
Kohandatud märgistamine
Täielikud võtmed kätte lahendused

Sisseehitatud teadus- ja arendustegevus
Tehnoloogia
- Madal OS: Android ja Linux, et avada Geniatechi riistvara
- Draiveri teisaldamine: kohandatud riistvara jaoks riistvara ehitamine OS -i tasemel
Turvalisus ja autentne tööriist: tagamaks, et riistvara töötab õigesti

Tarkvara ja riistvara teave
Põhiplaat pakub skemaatilisi diagramme ja bittide arvu diagramme, arendusplaadi alumine plaat pakub riistvarateavet, näiteks PCB lähtefailid, tarkvara SDK paketi avatud lähtekood, kasutusjuhendid, juhenddokumendid, silumisplaastrid jne.

7. KKK
1. Kas teil on tuge? Millist tehnilist tuge on olemas?
Thinkcore'i vastus: pakume põhiplaadi arendusplaadi lähtekoodi, skemaatilist diagrammi ja tehnilist juhendit.
Jah, tehniline tugi, võite esitada küsimusi e -posti või foorumite kaudu.

Tehnilise toe ulatus
1. Mõista, milliseid tarkvara- ja riistvararessursse arendusplaadil pakutakse
2. Kuidas käivitada pakutud testprogramme ja näiteid, et arendusplaat normaalselt tööle hakkaks
3. Kuidas värskendussüsteemi alla laadida ja programmeerida
4. Tehke kindlaks, kas viga on olemas. Järgmised küsimused ei kuulu tehnilise toe reguleerimisalasse, pakutakse ainult tehnilisi arutelusid
´´. Kuidas mõista ja muuta lähtekoodi, ise lahtivõtmist ja trükkplaatide jäljendamist
"µ. Kuidas operatsioonisüsteemi kompileerida ja siirdada
â‘¶. Probleemid, millega kasutajad enesearendamisel kokku puutuvad, st kasutajate kohandamise probleemid
Märkus. Me määratleme "kohandamise" järgmiselt. Oma vajaduste realiseerimiseks kujundavad, valmistavad või muudavad kasutajad ise mis tahes programmikoode ja -seadmeid.

2. Kas saate tellimusi vastu võtta?
Thinkcore vastas:
Meie pakutavad teenused: 1. Süsteemi kohandamine; 2. Süsteemi kohandamine; 3. Edendada arengut; 4. Püsivara uuendamine; 5. riistvara skemaatiline disain; 6. PCB paigutus; 7. Süsteemi uuendamine; 8. Arenduskeskkonna ehitus; 9. Rakenduse silumismeetod; 10. Katsemeetod. 11. Rohkem kohandatud teenuseid ””

3. Millistele detailidele tuleks androidi põhiplaati kasutades tähelepanu pöörata?
Igal tootel on pärast teatud perioodi kasutamist mõned sellised väikesed probleemid. Muidugi pole androidi tuumplaat erand, kuid kui te seda korralikult hooldate ja kasutate, pöörake tähelepanu detailidele ja paljud probleemid on lahendatavad. Tavaliselt pöörake tähelepanu väikestele detailidele, saate endale palju mugavust tuua! Usun, et olete kindlasti valmis proovima. .

Kõigepealt peate android -tuumaplaadi kasutamisel pöörama tähelepanu pingevahemikule, mida iga liides võib vastu võtta. Samal ajal veenduge, et pistik sobiks ning positiivsed ja negatiivsed suunad.

Teiseks on väga oluline ka android -põhiplaadi paigutamine ja transport. See tuleb paigutada kuiva, madala niiskusega keskkonda. Samal ajal on vaja pöörata tähelepanu antistaatilistele meetmetele. Sel viisil ei kahjustata androidi põhiplaati. See võib vältida android -südamiku plaadi korrosiooni kõrge niiskuse tõttu.

Kolmandaks, android -südamiku plaadi sisemised osad on suhteliselt habras ning tugev peksmine või surve võib kahjustada android -tuumplaadi sisemisi komponente või trükkplaadi painutamist. ja nii. Püüdke mitte lubada androidi põhiplaati kasutamise ajal kõvade esemete vastu

4. Mitu tüüpi pakette on ARM -i sisseehitatud põhiplaatide jaoks üldiselt saadaval?
Sisseehitatud ARM -põhiplaat on elektrooniline emaplaat, mis pakendab ja ümbritseb arvuti või tahvelarvuti põhifunktsioone. Enamik ARM -i sisseehitatud tuumplaate integreerib protsessori, mäluseadmed ja tihvtid, mis on ühendatud tugi abil tagaplaadiga, et realiseerida süsteemi kiip teatud valdkonnas. Inimesed nimetavad sellist süsteemi sageli ühekiibiliseks mikroarvutiks, kuid seda tuleks täpsemalt nimetada varjatud arendusplatvormiks.

Kuna põhiplaat integreerib südamiku ühised funktsioonid, on selle mitmekülgsus, et põhiplaat saab kohandada erinevaid taustaplaane, mis parandab oluliselt emaplaadi arendustõhusust. Kuna ARM -i sisseehitatud põhiplaat on eraldatud iseseisva moodulina, vähendab see ka arendusraskusi, suurendab süsteemi töökindlust, stabiilsust ja hooldatavust, kiirendab turule jõudmise aega, professionaalseid tehnilisi teenuseid ja optimeerib tootekulusid. Paindlikkuse kaotus.

ARM-i põhiplaadi kolm põhiomadust on: madal energiatarve ja tugevad funktsioonid, 16-bitine/32-bitine/64-bitine kahekordne käsukomplekt ja arvukalt partnereid. Väike suurus, madal energiatarve, madal hind, kõrge jõudlus; toetab pöidla (16-bitine)/ARM (32-bitine) kahekordset käskude komplekti, ühildub 8-bitiste/16-bitiste seadmetega; kasutatakse suurt hulka registreid ja käskude täitmise kiirus on kiirem; Enamik andmeoperatsioone viiakse lõpule registrites; adresseerimisrežiim on paindlik ja lihtne ning täitmise efektiivsus on kõrge; juhendi pikkus on fikseeritud.

Si NuclearTehnoloogia AMR -seeria sisseehitatud põhiplaatide tooted kasutavad neid ARM -platvormi eeliseid hästi. Komponendid Protsessor protsessor on tuumplaadi kõige olulisem osa, mis koosneb aritmeetikaseadmest ja kontrollerist. Kui RK3399 põhiplaat võrdleb arvutit inimesega, siis on Protsessor tema süda ja selle oluline roll on sellest näha. Olenemata sellest, millist Protsessor -d saab selle sisemise struktuuri kokku võtta kolmeks osaks: juhtseade, loogikaseade ja salvestusseade.

Need kolm osa koordineerivad üksteist, et analüüsida, hinnata, arvutada ja kontrollida arvuti erinevate osade koordineeritud tööd.

Mälu Mälu on komponent, mida kasutatakse programmide ja andmete salvestamiseks. Arvuti puhul saab ainult mälumahu korral sellel olla normaalse töö tagamiseks mälufunktsioon. Säilitamistüüpe on mitut tüüpi, mida saab vastavalt nende kasutamisele jagada põhi- ja lisamahutiteks. Põhimälu nimetatakse ka sisemälluks (edaspidi mälu) ja lisamälu ka välismäluks (edaspidi välismälu). Väline salvestusruum on tavaliselt magnetkandja või optilised kettad, näiteks kõvakettad, disketid, lindid, CD -d jne, mis suudavad teavet pikka aega salvestada ega sõltu teabe salvestamiseks elektrist, vaid neid juhivad mehaanilised komponendid. kiirus on palju aeglasem kui protsessoril.

Mälu viitab emaplaadi salvestuskomponendile. See on komponent, millega Protsessor otse suhtleb ja kasutab seda andmete salvestamiseks. See salvestab andmed ja programmid, mida praegu kasutatakse (st täitmisel). Selle füüsiline olemus on üks või mitu rühma. Integreeritud ahel andmete sisestamise ja väljundi ning andmete salvestamise funktsioonidega. Mälu kasutatakse ainult programmide ja andmete ajutiseks salvestamiseks. Kui toide on välja lülitatud või on tekkinud elektrikatkestus, lähevad selles olevad programmid ja andmed kaduma.

Põhiplaadi ja alumise plaadi vaheliseks ühendamiseks on kolm võimalust: plaadi ja plaadi pistik, kuldne sõrm ja templi auk. Kui võetakse kasutusele plaatide vaheliste ühenduste lahendus, on eeliseks: lihtne ühendamine ja lahtiühendamine. Kuid seal on järgmised puudused: 1. Halb seismiline jõudlus. Plaadi ja plaadi vaheline pistik on vibratsiooni tõttu kergesti lahti keeratav, mis piirab südamikuplaadi kasutamist autotoodetes. Südamikplaadi kinnitamiseks võib kasutada selliseid meetodeid nagu liimi väljastamine, kruvimine, vasktraadi jootmine, plastklambrite paigaldamine ja varjestuskatte painutamine. Kuid igaüks neist paljastab masstootmise ajal palju puudusi, mille tagajärjel suureneb defektide määr.

2. Ei saa kasutada õhukeste ja kergete toodete jaoks. Südamikplaadi ja põhjaplaadi vaheline kaugus on samuti suurenenud vähemalt 5 mm -ni ning sellist südamikuplaati ei saa kasutada õhukeste ja kergete toodete väljatöötamiseks.

3. Pistikprogrammi kasutamine võib tõenäoliselt PCBA-d sisemiselt kahjustada. Põhiplaadi pindala on väga suur. Kui tõmbame südamikuplaadi välja, peame esmalt ühe külje jõuga üles tõstma ja seejärel teise poole välja tõmbama. Selle protsessi käigus on südamikuplaadi PCB deformatsioon vältimatu, mis võib viia keevitamiseni. Sisemised vigastused, näiteks lõhenemine. Lõhenenud jooteühendused ei põhjusta lühiajaliselt probleeme, kuid pikaajalisel kasutamisel võivad need vibratsiooni, oksüdeerumise ja muude põhjuste tõttu järk-järgult halvasti kokku puutuda, moodustades avatud ahela ja põhjustades süsteemi rikke.

4. Plaastrite masstootmise defektne määr on kõrge. Sadade tihvtidega tahvliplaadi pistikud on väga pikad ning pistiku ja trükkplaadi vahel kogunevad väikesed vead. Taasjootmise etapis masstootmise ajal tekib PCB ja pistiku vahel sisemine pinge ning see sisemine pinge tõmbab ja deformeerib mõnikord PCBd.

5. Raskused testimisel masstootmise ajal. Isegi kui kasutatakse 0,8 mm sammuga plaadi-plaadi pistikut, on siiski võimatu pistikuga otse ühendust võtta sõrmkübaraga, mis raskendab katseseadme projekteerimist ja valmistamist. Kuigi ületamatuid raskusi pole, avalduvad kõik raskused lõpuks kulude kasvuna ja vill peab pärinema lambast.

Kui võetakse kasutusele kuldsõrme lahendus, on eelised järgmised: 1. Seda on väga mugav ühendada ja lahti ühendada. 2. Kuldsõrme tehnoloogia maksumus on masstootmises väga madal.

Puudused on järgmised: 1. Kuna kuldsõrmeosa peab olema galvaniseeritud, on kullasõrmeprotsessi hind väga kallis, kui väljund on madal. Odava trükkplaatide tehase tootmisprotsess ei ole piisavalt hea. Plaatidega on palju probleeme ja toote kvaliteeti ei saa garanteerida. 2. Seda ei saa kasutada õhukeste ja kergete toodete, näiteks plaatide vaheliste pistikute jaoks. 3. Alumine plaat vajab kvaliteetset sülearvuti graafikakaardi pesa, mis suurendab toote maksumust.

Kui templi aukude skeem on vastu võetud, on puudused järgmised: 1. Seda on raske lahti võtta. 2. Südamikplaadi pindala on liiga suur ja pärast uuesti jootmist on deformeerumise oht ning võib osutuda vajalikuks käsitsi jootmine põhjaplaadile. Kahe esimese skeemi kõiki puudusi pole enam olemas.

5. Kas ütlete mulle põhiplaadi tarneaja?
Thinkcore vastas: Väikesed partii näidistellimused, kui laos on, saadetakse makse kolme päeva jooksul. Suurtes kogustes või kohandatud tellimusi saab tavaolukorras 35 päeva jooksul kohale toimetada
