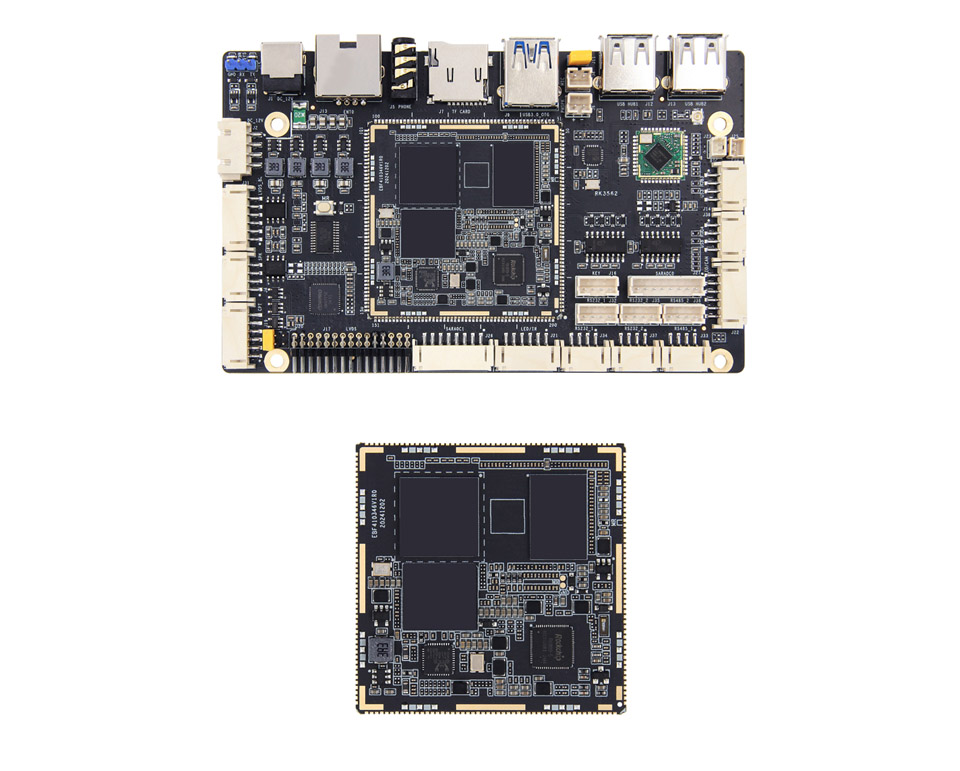

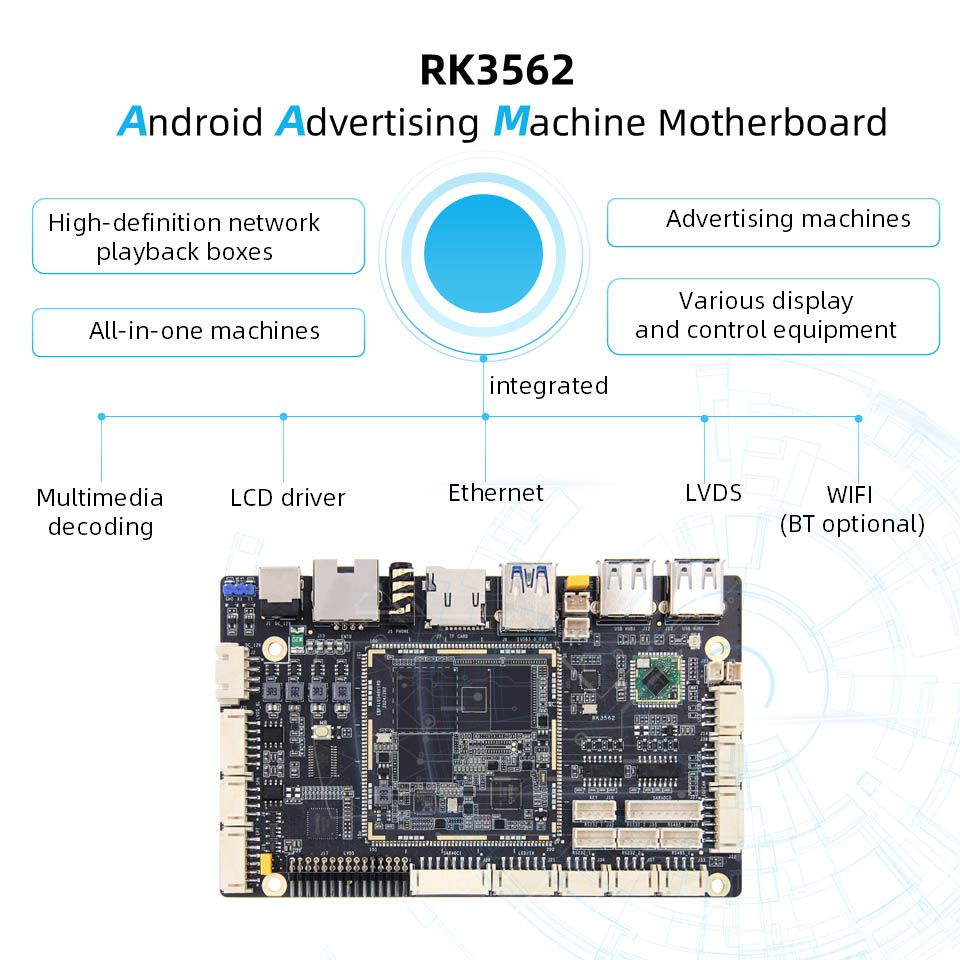

RK3562J arendusnõukogu

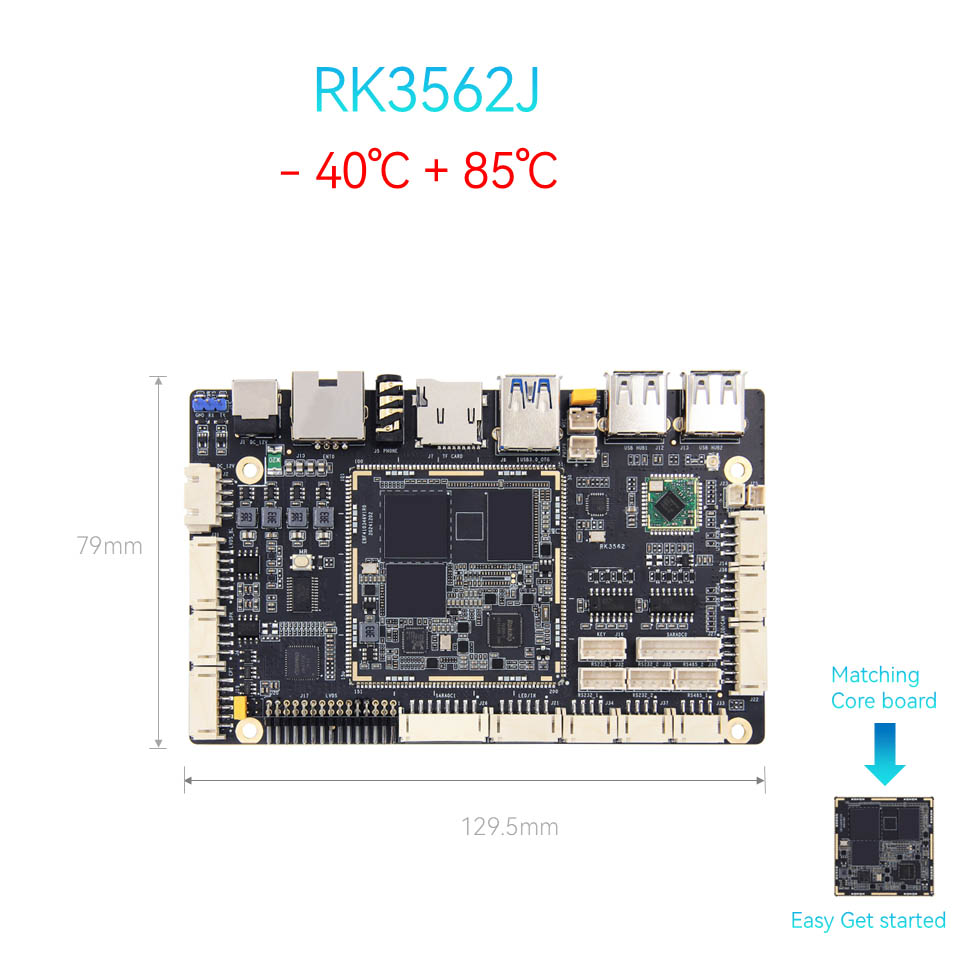

ThinkCore Technology RK3562J arendusnõukogu kasutab tööstusliku kvaliteediga kiipe, saab pikka aega töötada töötemperatuuri vahemikus -40 ° C kuni 85 ° C, mis vastab kommertsliku väljapanekurakenduste vajadustele erinevates keerulistes keskkondades, näiteks välistingimustes reklaamimasinate, väljapanekute seadmed kaubanduskeskustes ja muudes avalikes kohtades.

Peamised funktsioonid:

Suure jõudlusega SOC: Rockchip RK3562J Quadre Cortex-A55 @ 1,8 GHz, ideaalne digitaalse märgistuse, nutika jaemüügi ja tööstusliku kontrolli jaoks.

● Rikkalikud liidesed: kahekordse avamängu tugi Mipi CSI/DSI + LVD-de kaudu, kiire USB 3.0 ja Wi-Fi 6 kaudu ülimadala latentsusaja ühenduvuse tagamiseks.

● Avatud lähtekoodiga disain: avatud lähtekoodiga tugipõhine PCB lähtefail ja SDK ette nähtud kiireks kohandamiseks.

● Gigababit Etherneti port: Gigabit Etherneti port võib pakkuda tõhusat, stabiilset ja paindlikku võrgutugi kommertsplaatidele ja muudele seadmetele

● Kommertskvaliteedi usaldusväärsus: stabiilne Android/Linuxi tugi, mis on kohandatud ööpäevaringselt digitaalsilte ja Aiot Edge seadmetele.

● Ametlikud tugioperatsioonisüsteemi pildid: näiteks Android, Debian ja Ubuntu, mida saab rakendada enam kui 6 erinevas rakenduskeskkonnas.

Miks valida meid?

Avatud riistvara: muutke põrandalaua vabalt-ilma litsentsimisbarjäärideta.

Tehniline tugi: veebipõhine tehniline tugi, mis aitab kiirendada OEM/ODM integreerimise arengut ja abi.

Kuluefektiivne: valmislahendus kiiremini turule jõudmise ajal kui võistlejad.

Rakendused: interaktiivsed kioskid, reklaamimängijad, reaalajas voogesituse kastid, kommertsprogramm kõik-ühes reklaam, otseülekanne

Toote parameetrid:

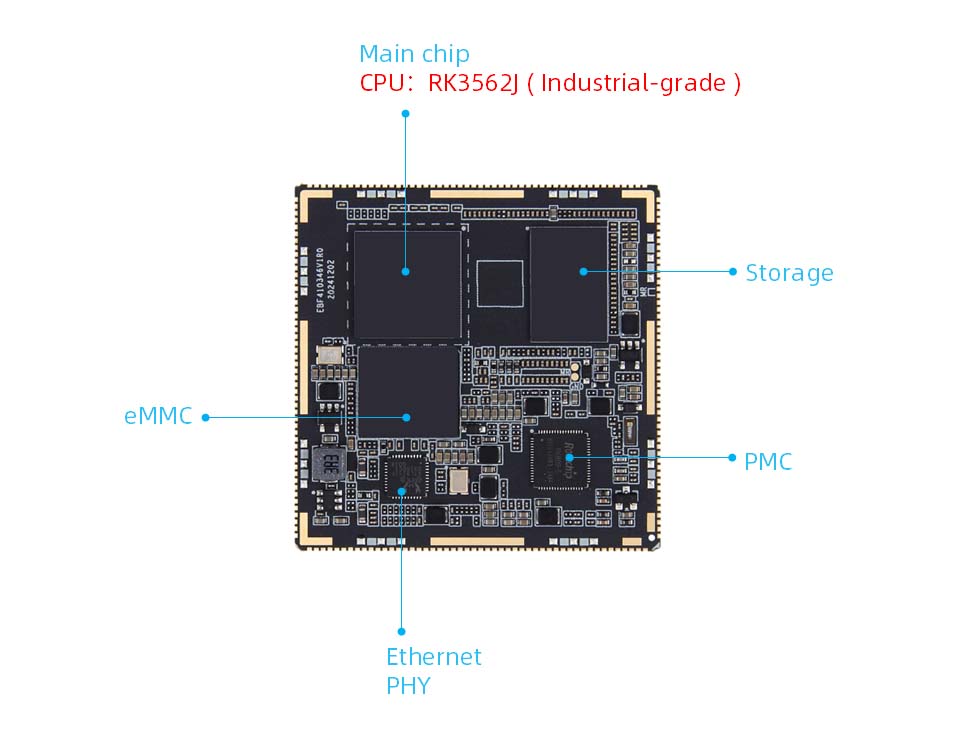

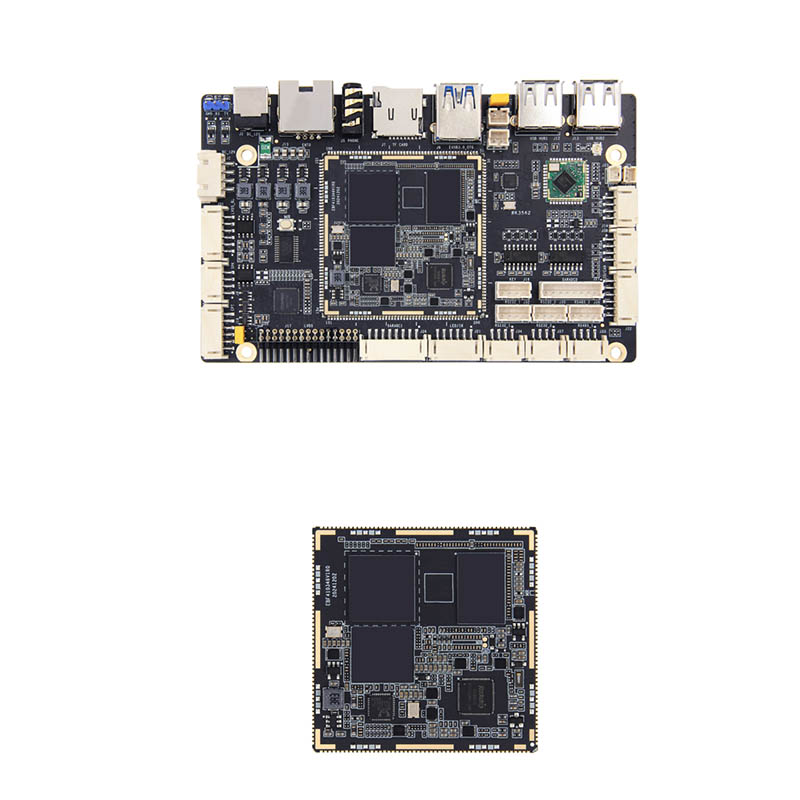

RK3562J CORE tahvli riistvara konfiguratsioon

● Peamine kiip

Mudel: RK3562/RK3562J

CPU: neljatuumaline Cortex-A53, kuni 2,0 GHz

GPU: Mali-G52

NPU: 1TOps arvutusvõimsus (tööstusliku klassi RK3562J ilma NPUta)

● Mälu: 1/2/4/8GB, LPDDR4/4X (kohandatav)

● Salvestus: 8/32/64/128 GB, EMMC (kohandatav)

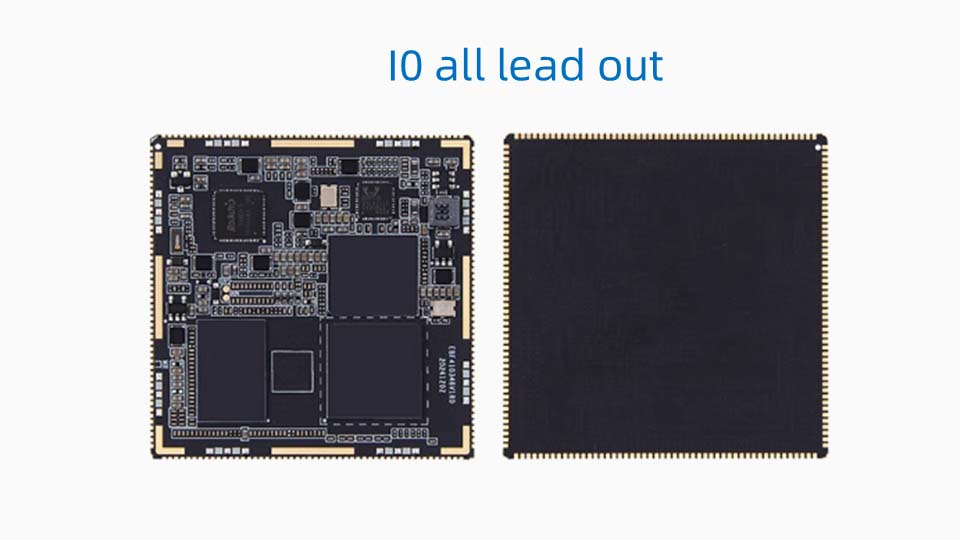

● Liides: templi augu liides, 10 täisjuhti

● PCB: 8 kihti, must keelekümbluse kuldkujundus

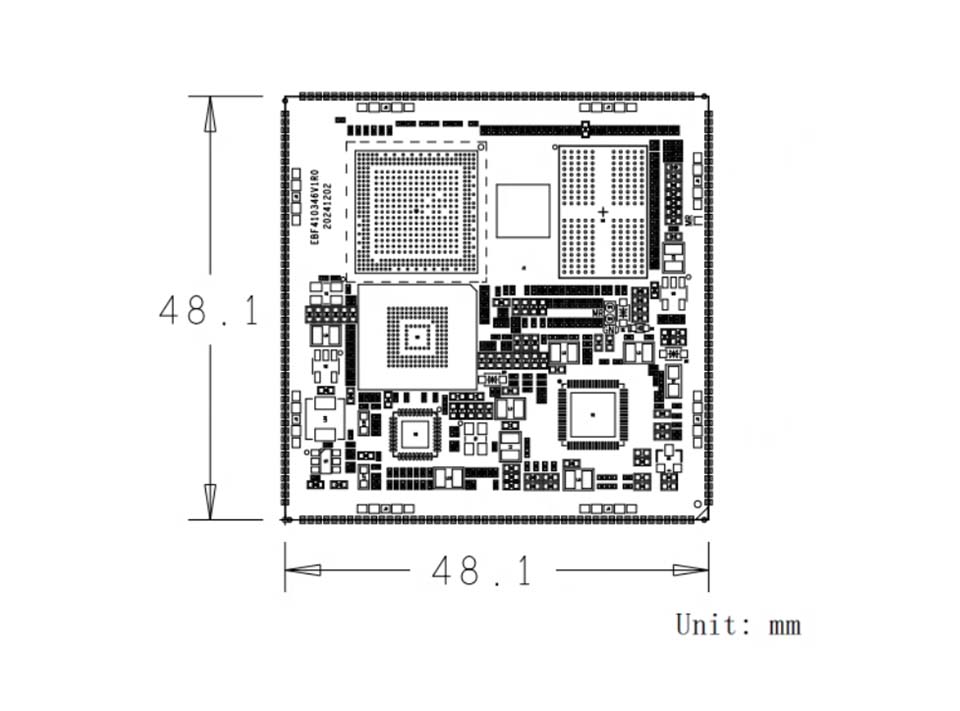

● Suurus: 48,1*48,1mm

Signaalikohvid

● IO: 86 GPIO tihvti, sealhulgas 1 diferentsiaalkell, 3 nuputihvti ja 1 toitejuhtimisnõel

● Võrguport: 1 gigabaidist Ethernet

● jadaport: 10

● 12C: 6

● SPI: 3

● CAN: 2

● ADC: 13

● PWM: 15

● 12S: 2

● USB3.0 OTG: 1

● USB2.0 host: 1

● Kaamera: Mipics12Lane*4

● SDMMC: 2

● SPK: 1

● Heli väljund: 1

● MIK: 1

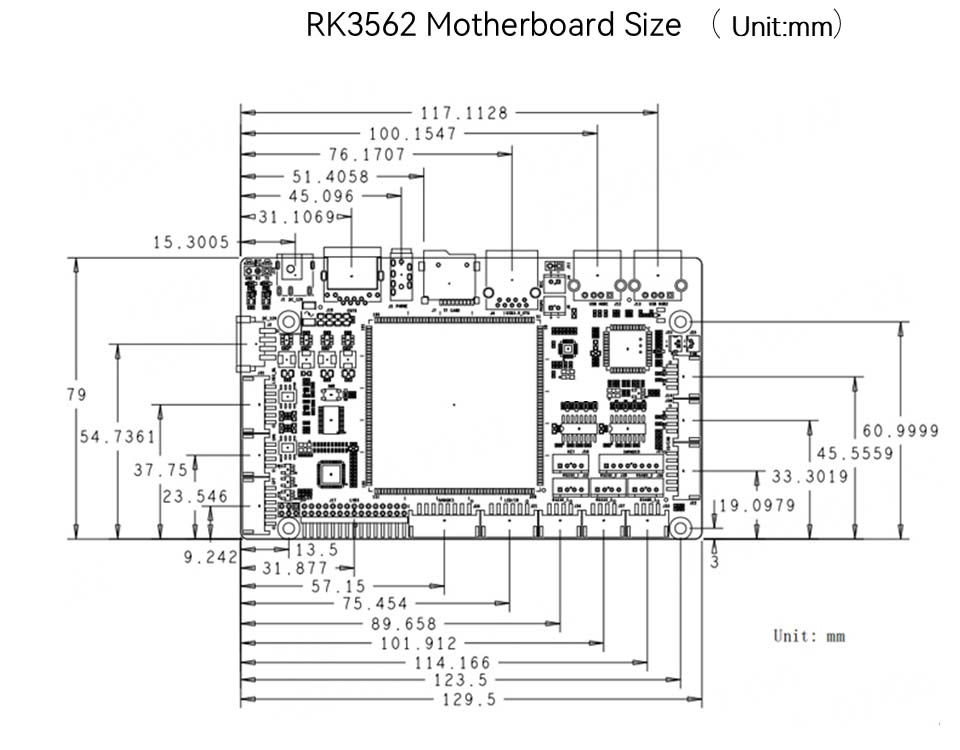

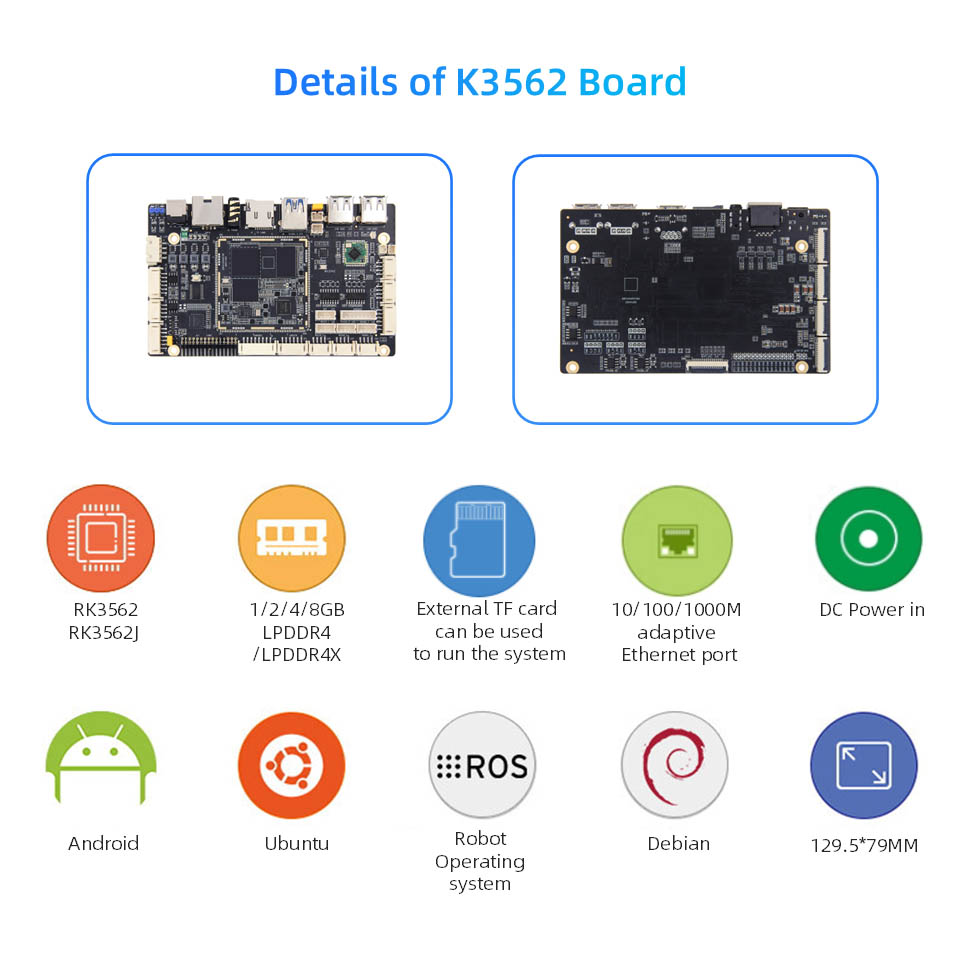

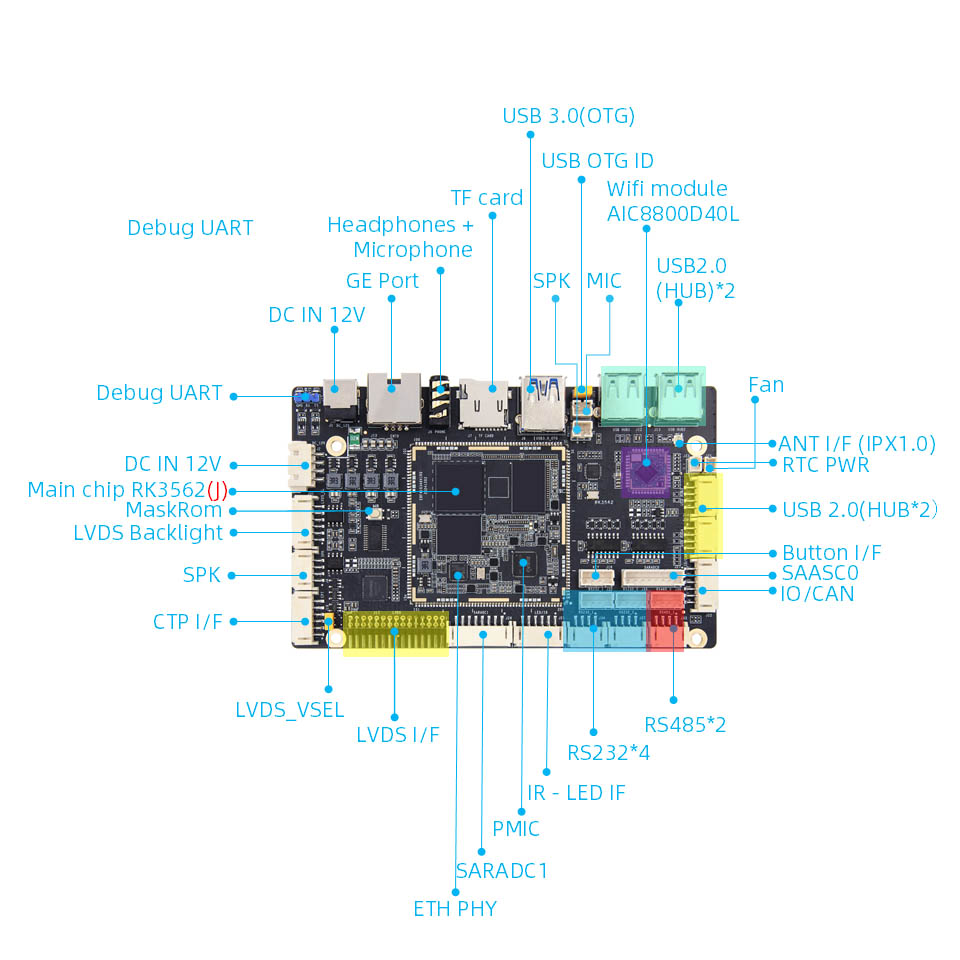

RK3562J emaplaadi riistvara konfiguratsioon

● Peamine kiip:

Mudel: RK3562/RK3562JCPU: neljatuumaline Cortex-A53, peamine sagedus kuni 2,0ghzgpu: Mali-G52NPU: 1TOPS COMPLOMPOWER (tööstusklassi RK3562J ilma NPUta)

● Mälu: 1/2/4/8GB, LPDDR4/4X (kohandatav)

● Salvestus: 8/32/64/128 GB, EMMC (kohandatav)

● Toiteliides: DC 12V@2A DC sisend

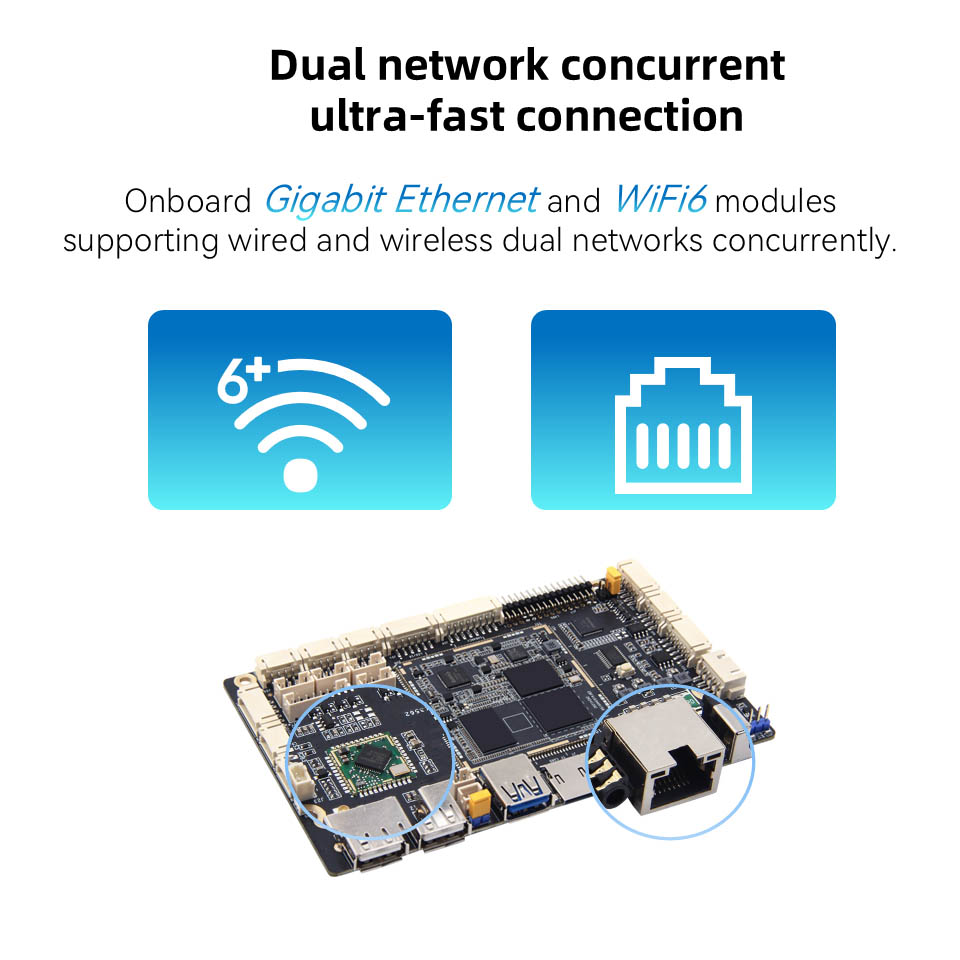

● Ethernet: Gigabit Network Port*1, toetab 10/100/1000Mbps andmeedastuskiirust

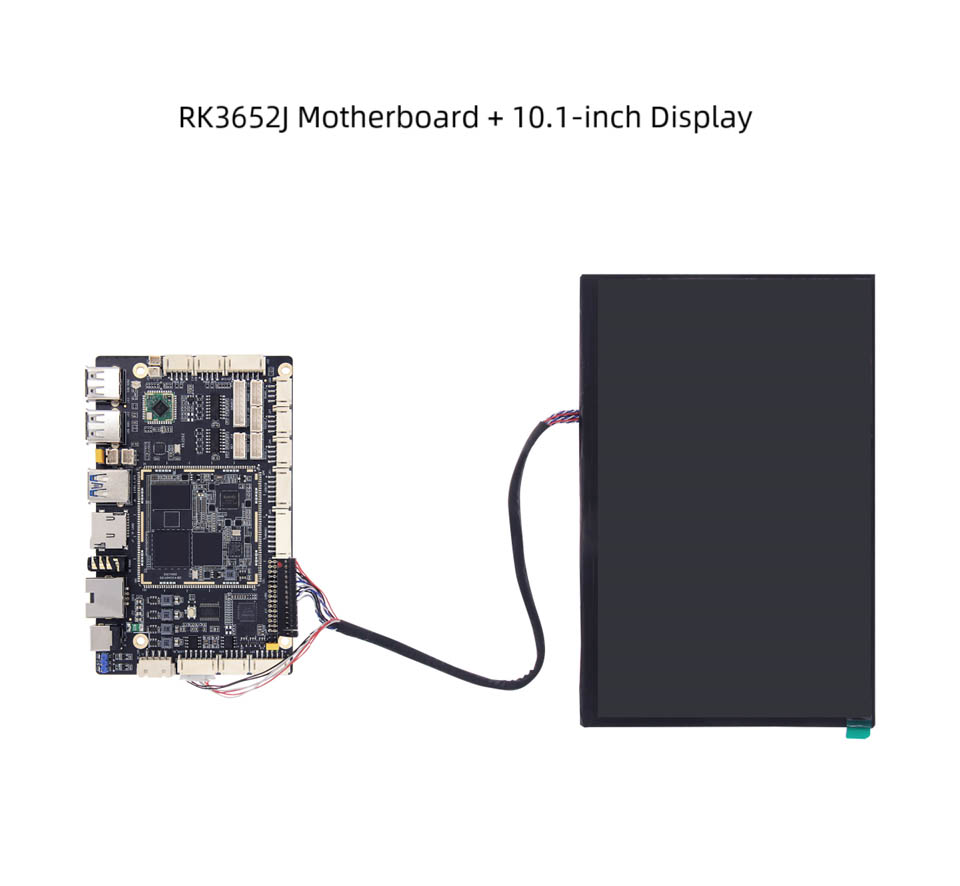

● LVDS: 2*15pin LVDS -ekraaniliidest*1

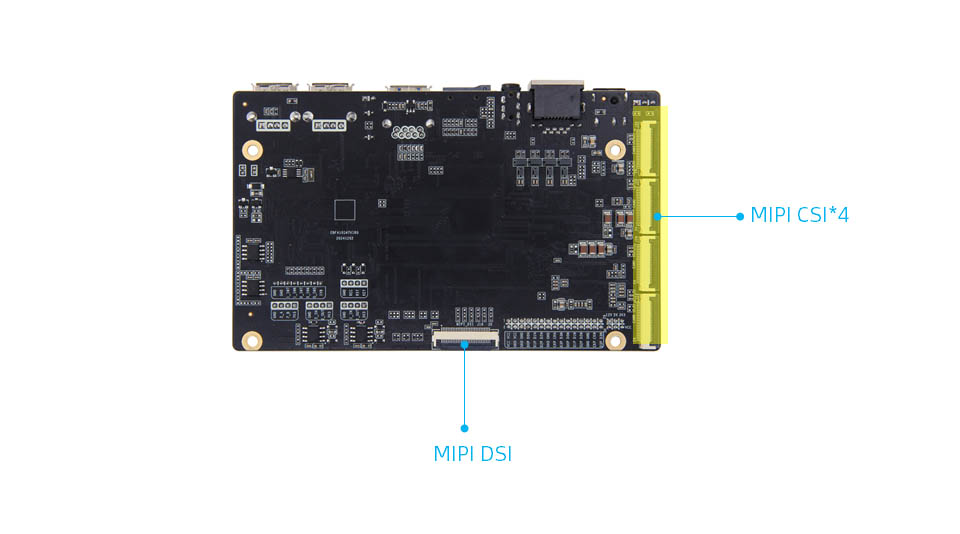

● MIPI-DSI: MIPI ekraaniliidesed*1, Mipidesi ja LVDS-liides kasutatakse uuesti ja vaikimisi on ühenduse loomine LVDS-ekraaniga. Kui otsustate ühenduse luua Mipidesiga, peate muutma takisti

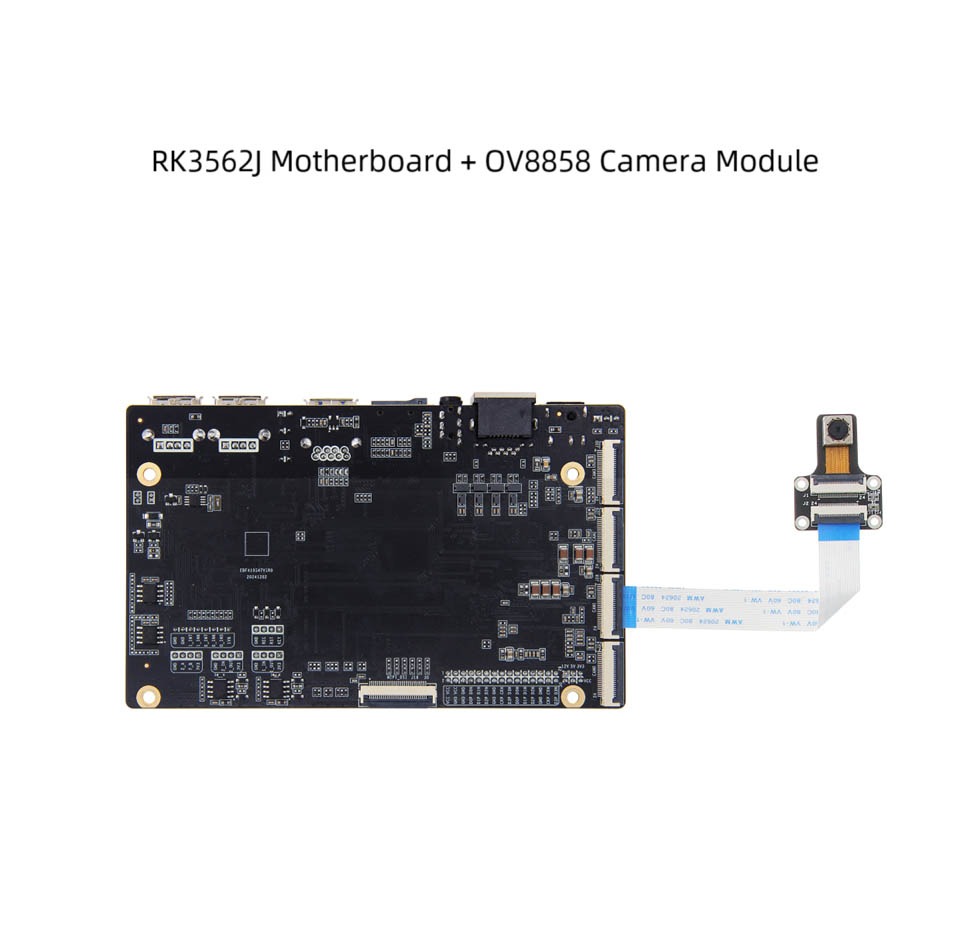

● MIPI-CSI: MIPI kaamera liides*4, saab ühendada poe IMX415/OV8858 kaamerasse (vaikekombinatsioon on OV8858 kaamera)

● Mahtuvuslik puutetundlik ekraan: LVDS puutetundlik liides*1

● LCD taustvalgus: LVDS -i taustvalguse liides*1

● Ekraani toiteliides: LVDS -i pingevaliku liides*1

● USB2.0: USB -jaoturi liides*4

● USB3.0: USB OTG -liides*1, vaikimisi on seadme režiim, režiimi saab valida hüppaja korgi kaudu

● WiFi: pardal WiFi6 moodul, mudel: AIC8800D40L

● TF -kaardihoidja: tugi mikro SD (TF) kaart süsteemi käivitamiseks, kuni 512 GB
